手动CT试样拉伸压缩加载试验装置

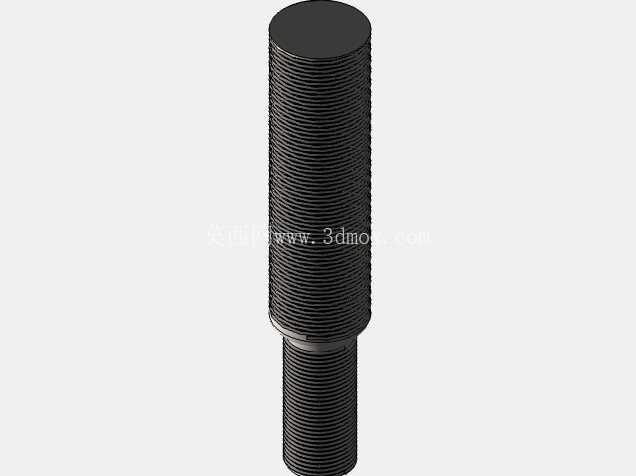

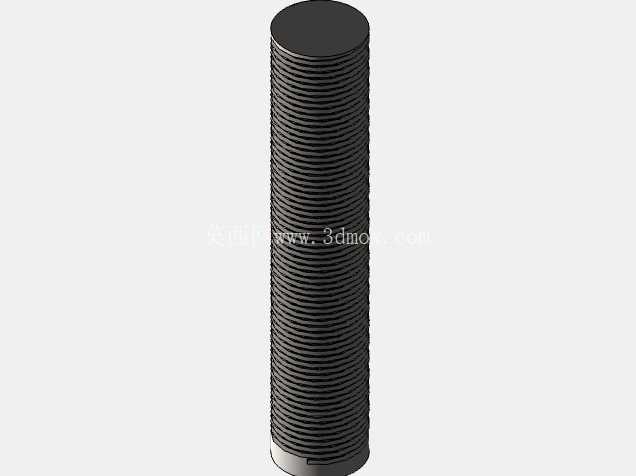

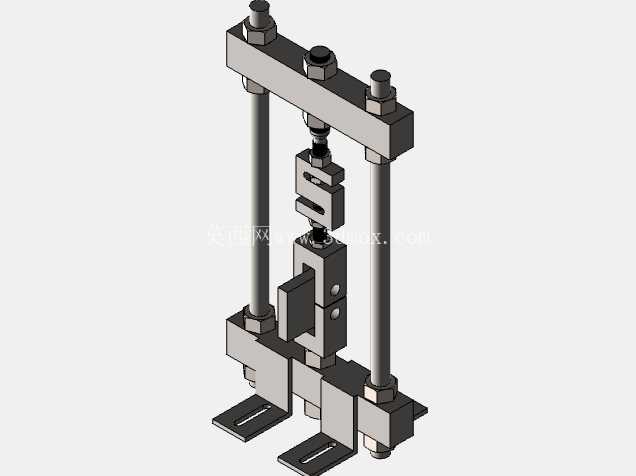

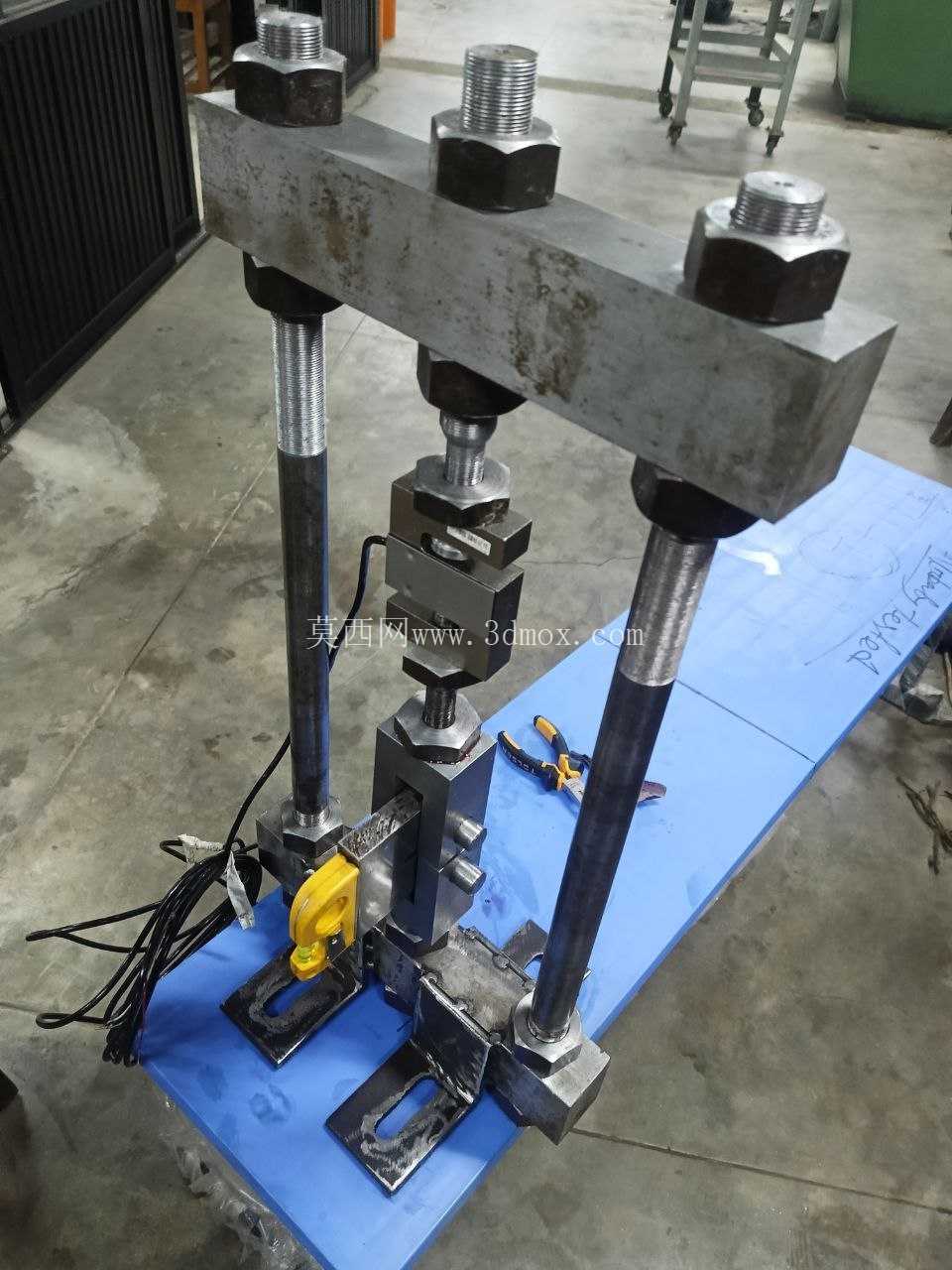

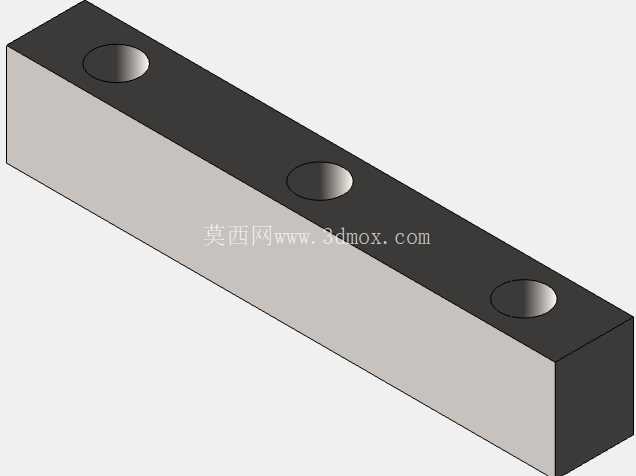

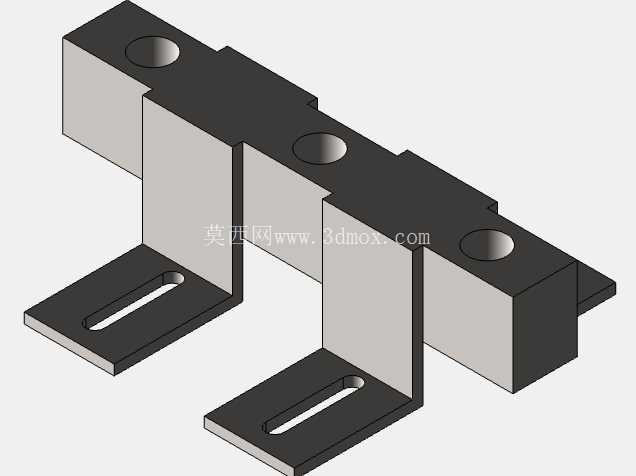

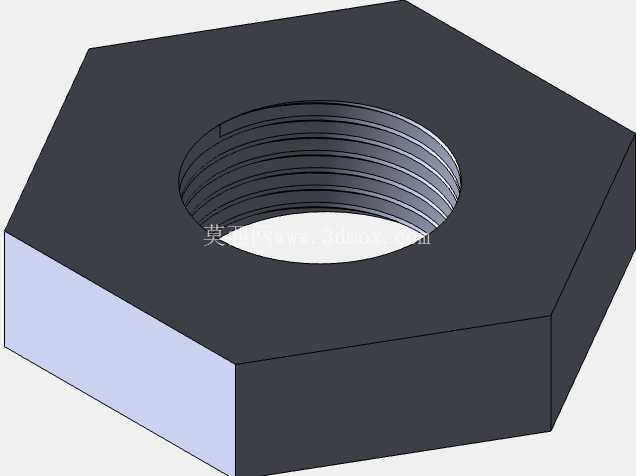

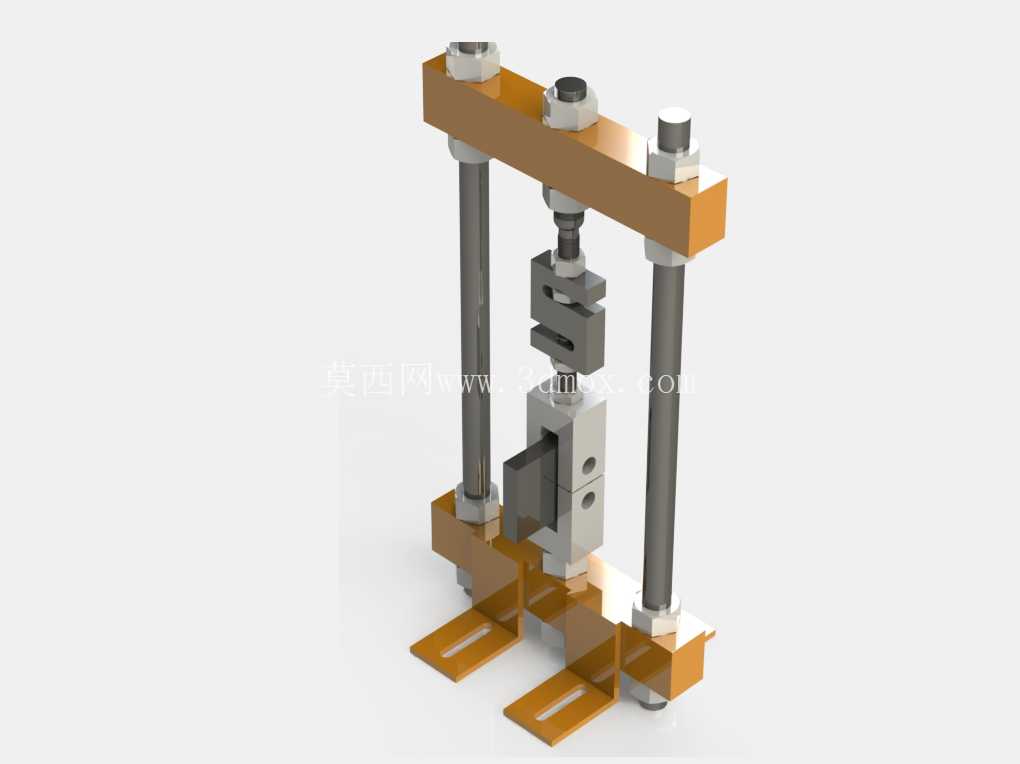

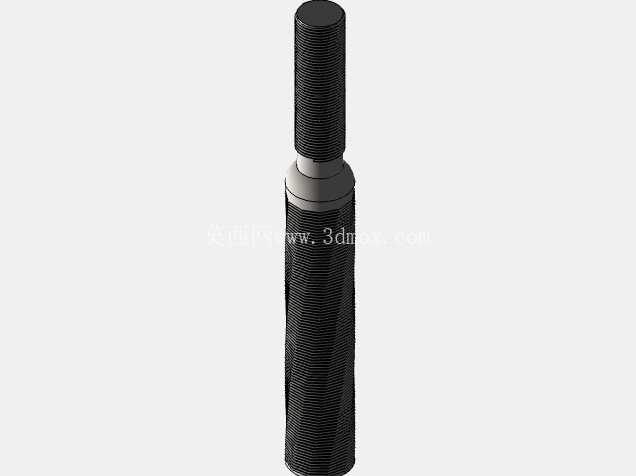

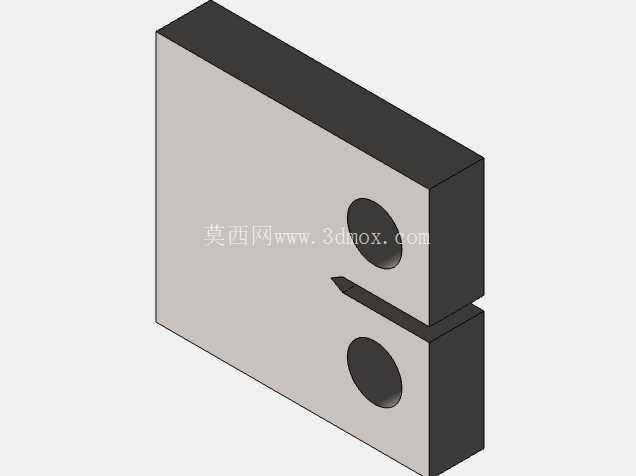

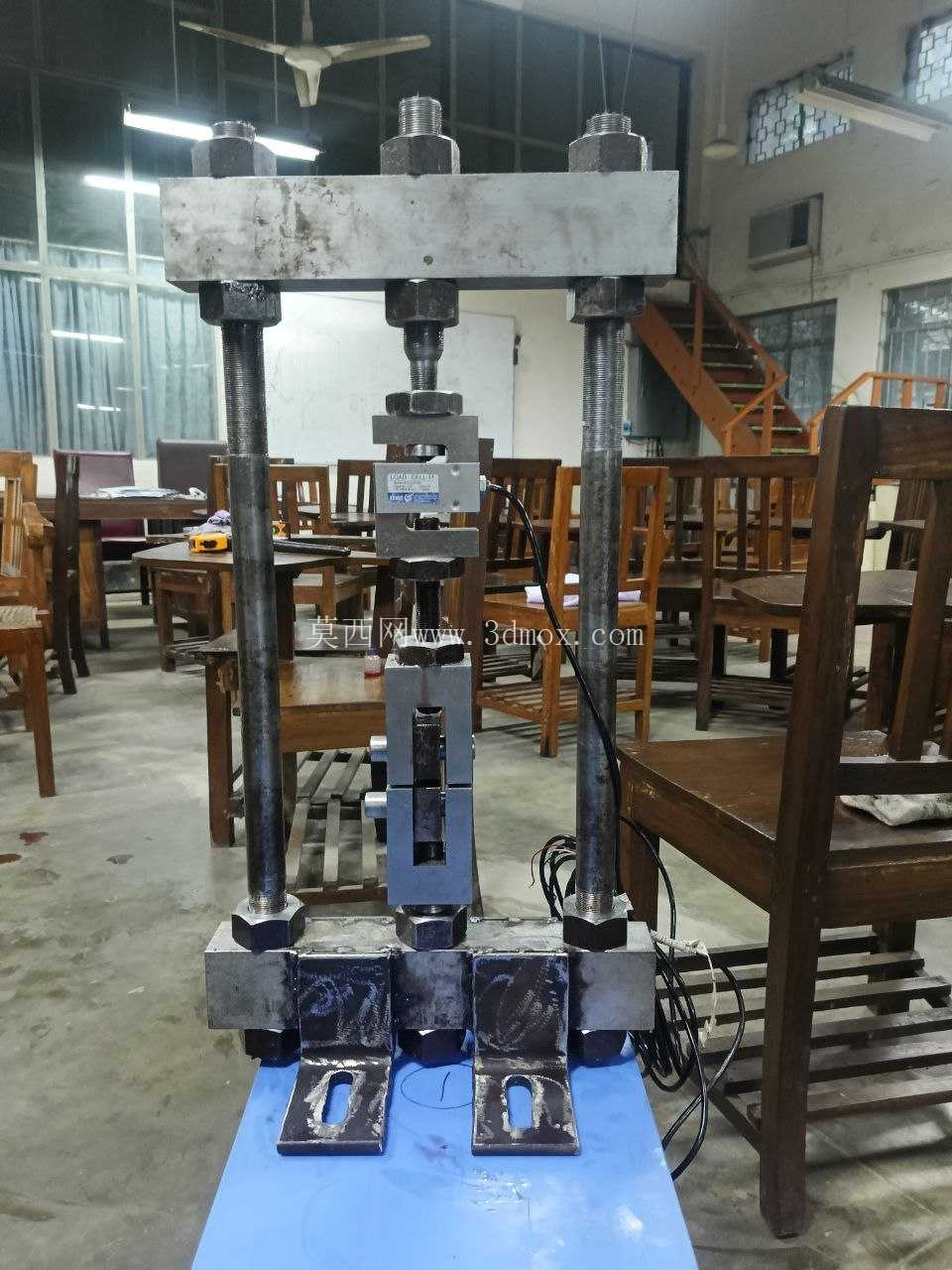

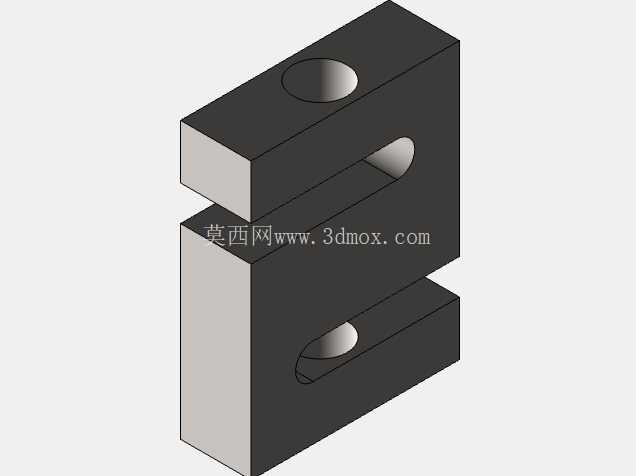

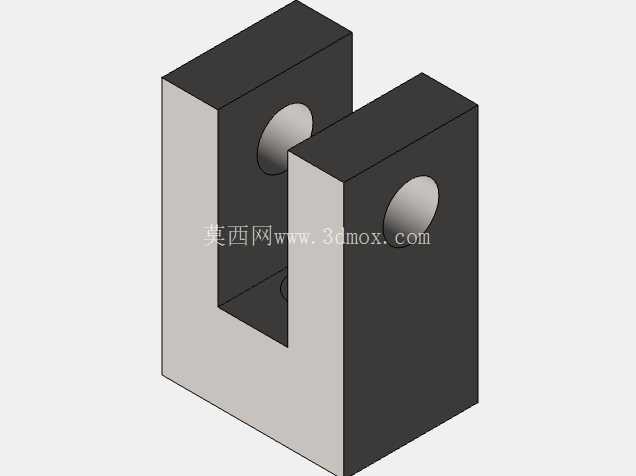

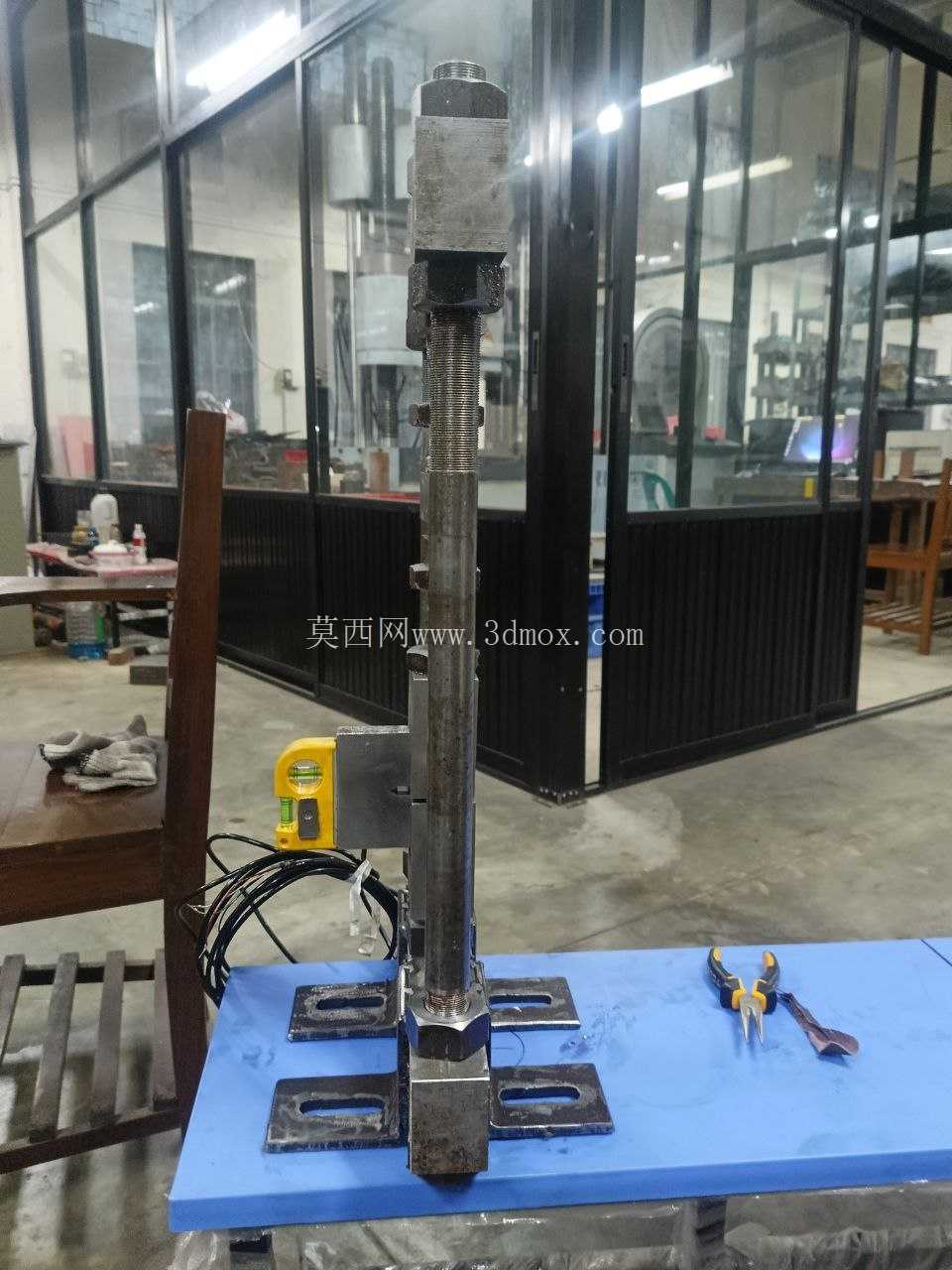

这套手动加载装置的核心应用场景，是面向CT标准试样的浸水式无损检测配套力学加载环节，在材料无损检测实验室、高校材料力学教研场景中，可配合工业CT设备完成带载状态下的试样内部损伤演化观测，弥补了常规万能试验机无法放入CT设备水浸腔、无法实现小载荷精准手动调控的场景空白。区别于常规液压或伺服驱动的万能试验机，这套装置完全采用纯机械手动加载逻辑，没有额外的电控、液压管路结构，整体结构紧凑，可完全浸没在装满水的CT检测腔体内，不会因为金属构件之外的部件遇水出现故障，也不会因为多余的电气结构干扰CT设备的射线成像精度。从结构设计逻辑来看，整套装置采用双导柱对称承载框架，上下两块承载横梁通过两端的拉杆与锁紧螺母形成稳定的门式承载结构，上横梁处设置细牙调节螺母作为加载执行端，通过旋转细牙螺母带动中间的加载压头上下位移，对装夹在工位上的CT试样施加稳定的拉伸或者压缩载荷，细牙螺纹的导程设计经过匹配，单圈旋转对应的加载位移量极小，可实现毫牛级的载荷微调，避免加载速率过快造成试样突发断裂，影响CT扫描的连续数据采集。底座部分设计了带安装孔的支撑脚，可通过螺栓将整套装置完全固定在CT腔体的工作台面上，即使在浸水状态下也不会因为加载反力出现装置偏移，保证加载轴线与试样受力轴线完全重合，避免附加弯矩影响试验数据的准确性。中间的装夹工位适配标准CT试样的装夹尺寸，可通过更换不同的夹块适配不同厚度的CT试样，无需对主体框架进行拆解调整，装夹过程仅需拧紧夹块的固定螺栓即可完成试样固定，操作流程适配实验室操作人员的常规作业习惯，不需要额外的专用工装辅助。从安装边界尺寸来看，整套装置的横向宽度控制在双导柱外侧间距加100mm的安全范围内，可适配多数常规工业CT设备的水浸腔体内部安装尺寸，整体高度控制在常规CT腔体的竖向容纳空间内，不会出现装置过高无法关闭腔体舱门的问题；所有外露的金属构件均采用防锈材质处理，长期浸水作业也不会出现锈蚀卡滞的问题，导柱表面做了高光洁度处理，加载过程中上横梁的移动不会出现卡滞，保证加载力的传递平顺。在实际使用过程中，操作人员可先将装置固定在CT腔体内的工作台上，装夹好待检测的CT试样后，先预调细牙螺母让夹块与试样完全贴合，再向腔体内注满水，之后按照试验方案逐步旋转细牙螺母施加目标载荷，每完成一级载荷加载即可启动CT扫描，获取该载荷等级下试样内部的裂纹扩展、孔隙变形等损伤数据，整个加载过程不需要外接动力源，完全依靠手动操作即可完成，非常适合小批量试样的科研类试验场景，相比采购专用的CT配套加载台，这套纯机械结构的装置成本更低，维护难度更小，不需要定期校准液压或伺服系统，仅需定期在螺纹、导柱配合面涂抹防锈润滑脂即可长期稳定使用。设计过程中特意规避了复杂的传动结构，没有采用齿轮、蜗轮蜗杆等易进水锈蚀的传动部件，所有的载荷传递路径都是直线式，从调节螺母到加载压头再到试样，最后通过下横梁、拉杆形成力的闭环，力值传递路径短，机械损失小，操作人员通过旋转螺母的手感即可大致判断当前的载荷大小，配合外置的微型力传感器还可实现精准的力值读取，满足不同精度要求的试验需求。框架的拉杆采用高强度合金钢材质，可承受最大10kN的拉伸与压缩载荷，覆盖常规CT试样的力学试验载荷区间，不会在加载过程中出现拉杆变形影响加载精度的问题；上下横梁采用硬质铝合金材质，在保证结构强度的同时尽可能降低装置整体重量，方便单人搬运转移，适配不同实验室之间的设备调度需求。
