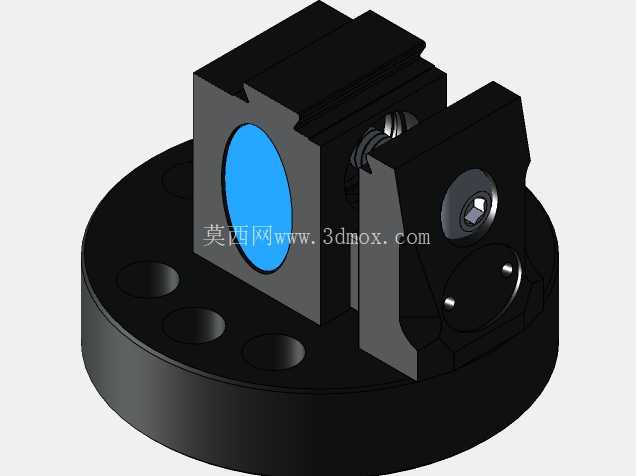

五轴加工用DoveLock结构精密虎钳

这款五轴虎钳的结构设计完全围绕多轴加工的实际工况展开，日常在五轴立式加工中心上做结构件、异形件的小批量精密加工时，普通平口钳的钳身会干涉摆头路径，往往需要额外垫高工件或者更换特殊钳口，装夹找正的辅助时间甚至会超过实际切削时长，而这款虎钳的低轮廓钳身搭配圆形回转安装底座，刚好能解决这类痛点。从实际使用场景来看，它适配绝大多数带转台的五轴机床，不管是做铝合金航空结构件的五面铣削，还是小型模具钢零件的多角度钻孔、倒角工序，都能在一次装夹下完成多面加工，避免多次装夹带来的形位公差累积。底座上均匀分布的沉头安装孔，是按照常见五轴转台的T型槽间距设计的，安装时不需要额外做转接板，直接用内六角螺栓就能把虎钳固定在转台台面上，安装后整体高度控制在合理范围，不会超出机床Z轴的安全行程边界，摆头加工时主轴端面和钳身的最小安全间隙能留到5毫米以上，完全规避撞机风险。钳体的功能设计上，活动钳身和固定钳身采用DoveLock燕尾锁紧结构，和普通丝杠直推的虎钳不同，锁紧时燕尾面会产生向下的分力，把工件牢牢压向钳口支撑面，就算夹持硬度较高的调质钢件，大进给铣削时也不会出现工件上浮、移位的问题。钳口的安装面做了标准化的键槽设计，可以根据加工需求更换软钳口、铝制钳口或者阶梯钳口，夹持毛坯件时用淬硬的标准钢钳口，夹持已加工面时换软钳口做避空，不会夹伤工件已加工表面。整个装配模型做了完整的限制配合配置，活动钳身的行程范围、丝杠的转动间隙、锁紧机构的动作行程都按照实际产品的参数做了约束，在三维软件里可以直接模拟虎钳的开合、锁紧动作，做加工工艺仿真的时候，能直接把这个模型导入到机床仿真环境里，校验刀具路径和钳身的干涉情况，不用再重新建模或者简化结构。从设计思路来看，这款虎钳没有多余的结构，所有的轮廓都做了清根处理，没有加工死角，钳身的减重槽既降低了整体重量，方便转台带动虎钳做回转摆动时减少负载，又不会降低钳身的整体刚性，夹持100毫米宽度的钢件做侧铣时，钳身的变形量控制在0.01毫米以内，完全满足精密加工的刚性要求。固定钳身侧面的圆形观察孔，是用来观察内部丝杠和螺母的润滑状态的，日常维护时不用拆开钳身就能看到内部的磨损情况，加注润滑脂也可以通过这个孔位操作，降低日常维护的难度。底座的圆形设计除了适配转台安装之外，周边的四个吊装孔方便在重型加工场景下吊装虎钳，不管是在机床上拆装，还是在不同工位之间转运，都能快速起吊，不用额外做吊具。在做自动化加工单元的布局时，这款虎钳的低轮廓设计也能适配机器人上下料的动作路径，机器人取放工件时不会和钳身发生碰撞，配合机外预调台，可以提前在钳口上装夹好工件，加工完成后直接整体更换虎钳或者钳口组件，进一步缩短机床的待料停机时间。和普通的机用虎钳相比，它的夹持中心高度更低，工件装夹后重心靠近转台台面，五轴联动加工时的动态稳定性更好，就算转台以较高的转速回转，也不会因为重心偏高产生振动，能有效提升加工表面的光洁度，减少刀具的振刀磨损。
