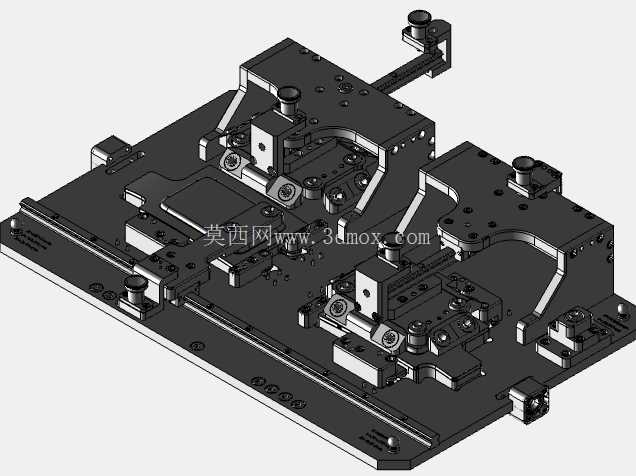

汽车冲压件MP点专用测量工装结构

这套测量工装的核心应用场景，是汽车冲压零部件量产环节的制程尺寸校验，专门针对工件上所有MP点也就是关键管控测量点做快速定位检测，适配汽车冲压车间线旁全检、抽检工位的使用需求，替代传统手工卡尺、高度尺逐点测量的低效作业模式，能把单工件的全尺寸MP点检测时长压缩到传统方式的五分之一以内，同时避免人工测量带来的读数误差、测点偏移问题。从结构布局来看，整套工装以一块加厚调质处理的平台钢板作为安装基准，底板上的所有定位块、夹紧单元、检测基准座都通过销孔定位配合螺栓锁紧固定，保证反复拆装后的位置精度不会出现偏移，底板边缘预留的安装孔位可以直接固定在线旁检测工作台面上，也可以适配通用型检测台架的T型槽安装，整体安装边界控制在常规线旁工位的操作范围内，不需要额外占用过大的作业空间，操作人员站在工装单侧就可以完成所有夹紧、检测、取放件的操作。工装的定位逻辑完全贴合待测汽车冲压件的外形轮廓，所有型面定位块都按照工件的数模型面做仿形加工，定位块的接触位置特意避开了工件的MP检测点，不会出现测点被遮挡无法检测的问题，同时在工件的非外观面、非装配面位置设置了多个快速夹紧单元，夹紧力经过调校，既可以保证工件在检测过程中不会出现窜动偏移，也不会因为夹紧力过大导致薄型冲压件产生形变，影响最终的测量数据准确性。在每个MP点对应的位置，工装上都预留了检测通道或者基准对位结构，不管是配合百分表做接触式测量，还是配合光学检测设备做非接触式扫描，都能快速找到对应的测点位置，不需要操作人员反复寻找测点、调整测量工具角度。整套工装的设计思路完全围绕现场操作的实用性展开，没有多余的冗余结构，所有夹紧单元都采用快拆式结构，工件取放过程不需要额外拆卸工装部件，操作人员只需要扳动夹紧手柄就可以完成工件的锁紧与松脱，定位块上都做了导向倒角，工件放置时可以顺着倒角滑入定位位置，降低操作人员的上下件难度。考虑到车间现场的使用环境，工装所有外露的金属部件都做了发黑防锈处理，经常摩擦的定位接触面做了淬火加硬处理，避免长期使用后出现磨损导致定位精度下降，底板上还预留了多个基准校准孔，定期可以通过三坐标对工装的定位精度做校验校准，保证长期使用过程中的测量一致性。不同于实验室用的高精度检测设备，这套工装专门面向生产现场的快速检测需求设计，结构刚性足够，不需要特殊的恒温恒湿环境就可以稳定使用，日常维护只需要定期清理接触面的铁屑、污渍，检查夹紧单元的锁紧力度即可，不需要复杂的保养流程，非常适合汽车冲压车间的大批量生产检测场景，能有效管控冲压件的关键尺寸波动，避免不合格件流入下一道焊接、装配工序。
