汽车冲压线重型工装支撑定位架结构

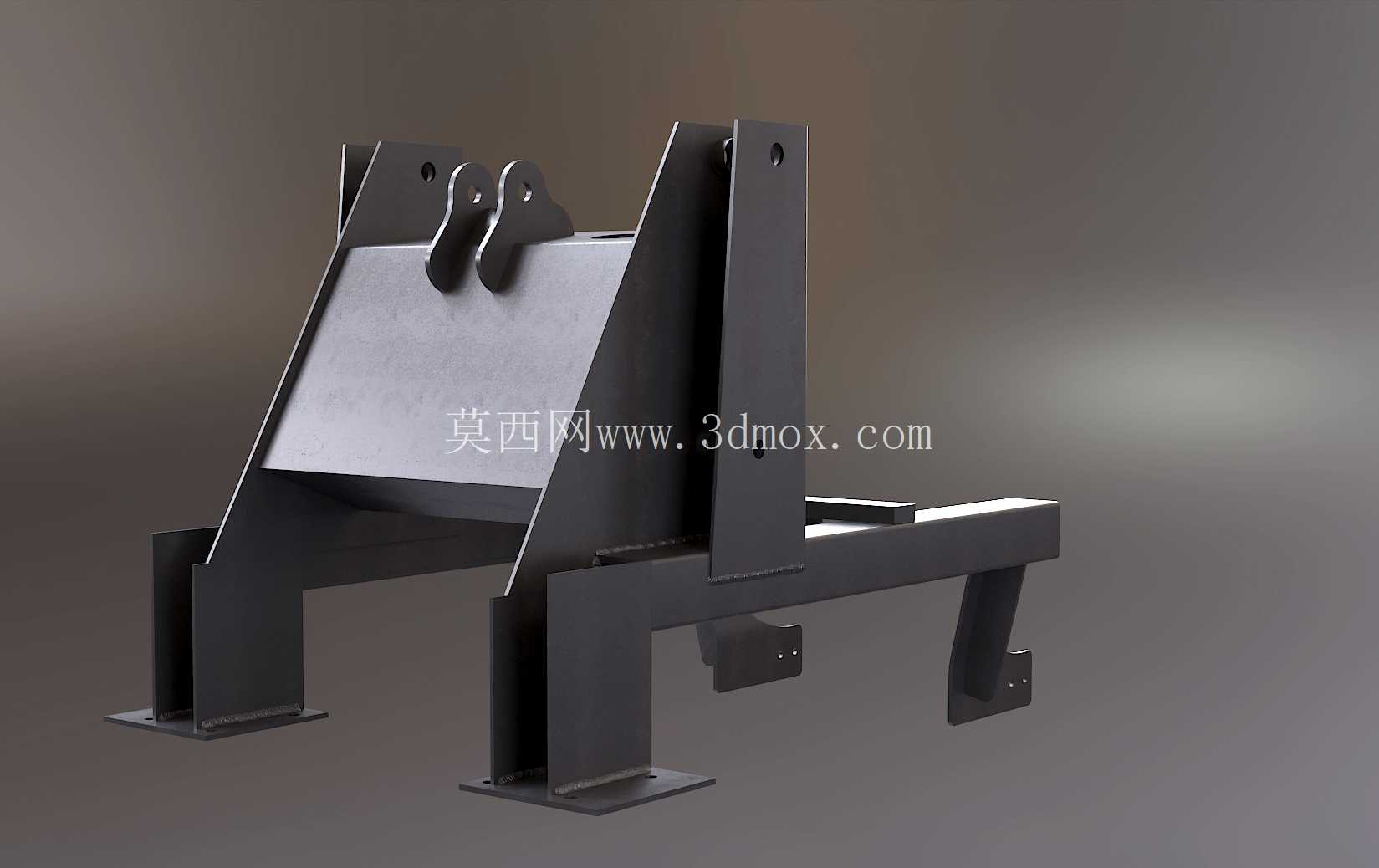

这套支撑定位结构主要面向汽车覆盖件冲压生产的线边工位需求，在冲压工序间的工件转运、模具换模预装、待冲压板料临时承托场景下承担核心承载定位功能，区别于常规焊接工装的固定式设计，该结构充分考虑了冲压车间频繁换产、工位调整的实际作业需求，所有安装基准面都做了平面度公差管控，底部支撑脚预留了与车间T型槽工作台配合的长圆孔安装位，可适配不同吨位压力机的工作台面安装边界，无需额外加工过渡连接板即可完成快速固定。从结构设计逻辑来看，整体采用Q235钢板焊接后去应力处理的工艺路线，两侧立式支撑板的厚度根据承载上限做了差异化选型，上部的双吊耳结构直接匹配车间通用的平衡吊吊钩规格，可实现整架的整体吊装移位，无需拆解组件就能完成跨工位转运，大幅缩短换产时的工装调整周期。中部的倾斜承托面完全匹配汽车侧围外板、车门内板这类大型冲压件的型面弧度，承托边缘做了R5圆角倒钝处理，避免工件上下料过程中出现漆面划伤、板料变形的问题，承托面下方设置的横向加强筋完全沿受力载荷方向布置，在满负载承托1.2吨工件的工况下，整体形变量可控制在0.2mm以内，完全满足冲压件定位精度要求。右侧延伸出的两个悬臂定位销座，可根据不同车型的冲压件定位孔位快速更换定位销，销座与主框架之间采用螺栓连接而非焊接固定，换型时仅需更换对应规格的销座即可适配新车型的生产需求，无需对主框架做二次加工。在安装边界设计上，整体框架的宽度控制在1.2米，长度1.8米，立式支撑高度0.9米，完全适配主流冲压车间线边工位的操作空间，不会与压力机的滑块行程、自动化送料机械臂的运动轨迹产生干涉，底部四个支撑脚的高度可通过调整垫片进行微调，可适配车间地面存在的3mm以内的高度差，保证承托面的水平度始终控制在公差范围内。结构上所有外露的焊接接缝都做了打磨平整处理，表面采用喷塑防锈工艺，可适应冲压车间存在少量乳化液、冲压油飞溅的作业环境，长期使用不会出现锈蚀掉漆的问题。上部吊耳位置做了局部加厚处理，吊装时的受力点经过有限元仿真验证，在1.5倍额定负载的吊装测试下，吊耳位置的应力集中系数远低于材料屈服强度，不存在断裂变形的安全隐患。承托面背面设置的多个减重孔，在不影响整体结构强度的前提下降低了整架自重，单人配合平衡吊即可完成移位操作，无需额外调用叉车辅助，进一步提升了工位调整的灵活性。这套结构的设计完全贴合冲压车间的实际作业流程，没有冗余的功能设计，所有结构细节都围绕快速换型、稳定承载、适配多车型生产的核心需求展开，既可以作为冲压工序间的工件临时承托架使用，也可以作为模具预装时的辅助支撑台，配合高度块使用还能承担小型冲压模具的检修支撑功能，在多车型混线生产的冲压车间里，这类通用化工装的适配性远高于专用定位工装，能够有效减少车间内工装的整体储备数量，降低工位器具的管理成本。
