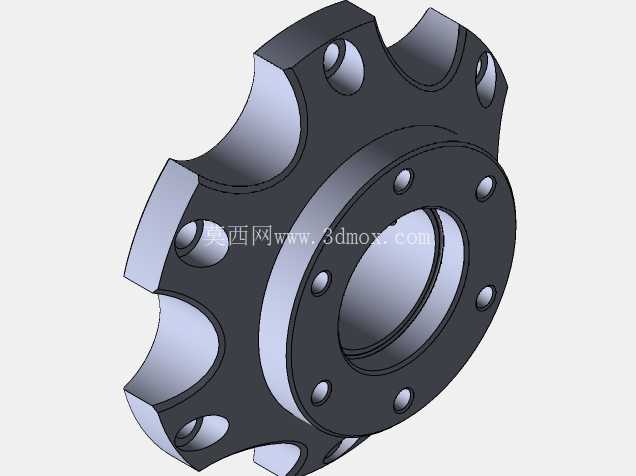

在汽车传动齿轮的精密磨削加工工序中,这类定位底座是磨床工装系统里的核心承载构件,主要承担夹具组件、待加工齿轮工件的定位与承载作用,直接影响齿轮齿形磨削的形位公差精度。从结构设计来看,底座采用盘类对称布局,中心设置大直径通孔,既可以避让磨床主轴的伸出端,也能为磨削过程中的切削液回流、磨屑排出预留通道,避免积屑堆积影响定位精度。外圈均匀分布的多组螺栓过孔,是底座与磨床工作台面的安装连接位,孔位的位置度公差严格控制在0.02mm以内,保证底座安装后与磨床主轴的同轴度符合加工要求。
底座外缘的多组内凹弧形槽,是专门适配齿轮磨削夹具的快装定位结构,区别于传统的整体式法兰底座,这种内凹弧面可以和夹具上的定位凸台形成径向限位,安装时无需反复打表找正,能将工装换装时间缩短40%左右,适配汽车零部件批量加工的快换生产需求。弧槽内侧设置的斜向小孔,是夹具锁紧销的配合孔,孔的轴线与底座端面呈12度倾角,锁紧时可以产生轴向压紧分力,避免高速磨削过程中夹具出现径向窜动。
从安装边界来看,底座的总厚度控制在65mm,最大外圆直径320mm,中心通孔直径160mm,安装孔分布圆直径240mm,适配市面上主流的卧轴矩台平面磨床、齿轮成形磨床的工作台T型槽间距,不需要额外制作过渡连接板即可直接安装。底座的下端面经过精磨处理,平面度公差达到0.01mm,安装时与工作台面的贴合度不低于90%,避免夹紧后底座出现变形,影响上端面的定位精度。上端面的定位基准面同样经过高频淬火处理,硬度达到HRC52-56,耐磨性能优异,长期承受夹具装夹的压紧力也不会出现压痕凹陷,延长工装的使用寿命。
设计过程中重点考虑了磨削加工的受力特性,齿轮磨削时砂轮接触工件会产生周期性的径向切削力,底座的辐板厚度从中心向外缘逐渐过渡,在保证整体刚性的前提下尽可能降低自重,减少磨床工作台的负载。外缘的齿状凸起结构并非多余设计,每个凸起的侧面都可以作为夹具周向定位的粗基准,安装时配合百分表可以快速完成夹具的角向定位,适配不同齿数齿轮的磨削加工角度调整需求。底座上所有的孔口、棱边都做了R2-R3的倒角处理,既可以去除加工毛刺避免安装时割伤操作人员,也能消除应力集中点,防止长期受交变载荷作用出现裂纹。
在实际生产场景中,这类底座不仅可以用于齿轮磨削工序,更换上端的定位夹具后,也能适配齿轮珩齿、齿部倒角等后续精加工工序的承载需求,属于磨床工序里的通用型基座。相比传统的整体式铸铁底座,这种结构的应力分布更均匀,精加工后的尺寸稳定性更好,不会因为长期使用出现基准面变形的问题。底座上的每个安装孔都做了沉头设计,螺栓安装后头部不会高出底座上端面,避免和回转的夹具、工件发生干涉,所有沉头孔的深度都经过精确计算,保证螺栓有足够的啮合长度,同时不会穿透底座下端面影响安装贴合度。针对磨削过程中切削液的腐蚀问题,底座表面做了发黑处理,既能起到防锈作用,也不会因为涂层厚度影响定位面的尺寸精度。
