七芯螺旋汽车连接线缆结构设计

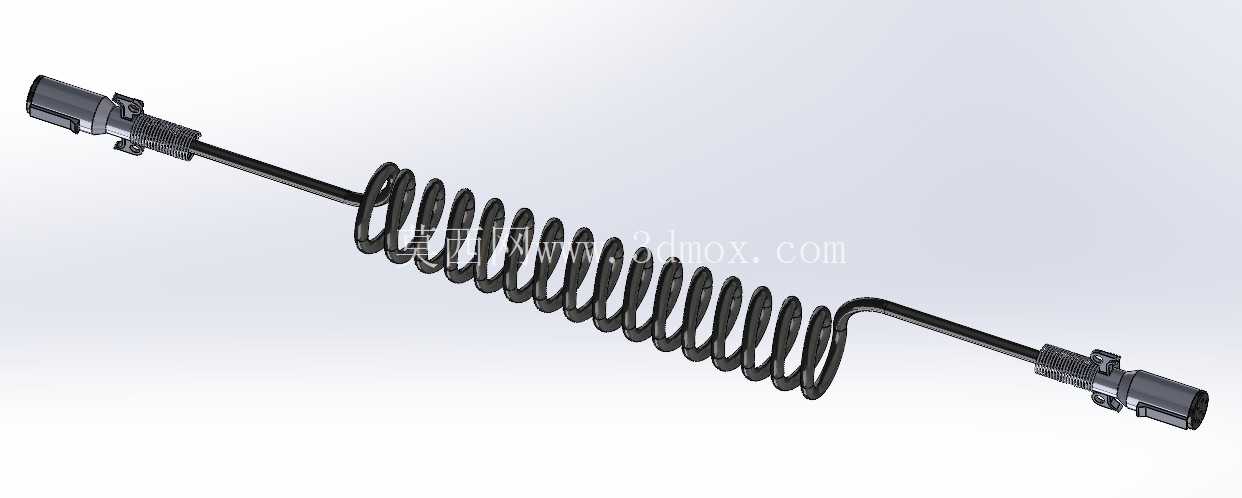

在商用车与乘用车辆的电气系统布线场景中，这类带螺旋伸缩段的七芯连接线缆，主要承担车身与可动部件之间的信号、低压电源传输任务，常见于车门线束、挂车供电信号连接、可翻转驾驶室的跨接布线等需要线缆具备一定伸缩余量的安装位置。从结构设计逻辑来看，两端的插接件采用卡扣式锁紧结构，插接到位后卡扣会自动卡入对接端的限位槽，避免车辆行驶过程中因振动、拉扯出现松脱断电的问题，插接件外壳采用硬质耐磨工程塑料材质，表面做防滑纹理处理，方便装配人员徒手完成插拔操作，无需额外辅助工具。中间的螺旋段是整个线缆的核心功能结构，采用热塑性弹性体包覆多股铜芯导线，螺旋成型后的自然长度为固定基准值，最大拉伸长度可达到自然长度的2.5倍，拉伸释放后可完全回弹至初始形态，不会出现永久变形，这种设计可以适配部件开合、振动位移过程中的长度变化需求，避免线缆被拉扯断裂，同时螺旋结构本身可以将多余长度的线缆规整收纳，不会在安装空间内出现线束散乱、与周边运动部件干涉的问题。设计过程中首先需要确认两端插接件的安装边界，插接件的插针端面到卡扣定位面的尺寸为固定安装基准，装配时对接端插入到位后，卡扣的卡合位置距离插针端面的尺寸公差控制在±0.2mm以内，保证插针与对接端插孔的接触长度符合电气连接要求，避免接触电阻过大导致的信号衰减或发热问题。螺旋段的螺距、线径参数经过反复校核，螺距设计为线缆外径的1.2倍，既保证拉伸过程中每一圈螺旋的受力均匀，也避免螺距过小导致伸缩阻力过大，或者螺距过大导致螺旋段容易出现弯折死折。线缆内部的七根芯线按照信号类型做了分层排布，电源传输芯线布置在螺旋截面的中心位置，信号传输芯线环绕在电源芯线外侧，外层的屏蔽层可以隔绝车辆运行过程中电机、点火系统产生的电磁干扰，保证信号传输的稳定性。安装时需要注意螺旋段的最小弯曲半径不能小于线缆外径的5倍，过度弯折会导致内部芯线断裂或者屏蔽层破损，两端插接件的出线位置做了应力释放锥面结构，线缆从插接件引出的位置不会因为反复弯折出现外皮开裂的问题。在实际装车验证过程中，这类螺旋线缆需要通过-40℃到85℃的高低温循环测试，低温环境下螺旋段的回弹率不能低于初始值的90%，高温环境下外皮不会出现软化发粘的问题，同时还要经过上万次的拉伸疲劳测试，模拟车辆全生命周期内的部件开合拉扯工况，测试后线缆的导通性能、绝缘性能都要符合车用电气系统的标准要求。不同于普通的直布线束，这种螺旋结构的线缆在三维建模过程中需要重点处理螺旋段的扫掠路径，保证每一圈螺旋的曲率一致，避免出现局部曲率过小导致的建模干涉，同时两端插接件的卡扣、限位筋等细节结构需要完全按照实际装配尺寸建模，方便后续做整车布线的装配干涉检查，提前排查安装过程中可能出现的线束与周边钣金、内饰件的碰撞问题。在汽车冲压模具的配套电气布线设计中，这类线缆也常用于模具活动型芯、斜顶机构的信号反馈线路连接，模具开合过程中活动部件的位移会拉扯线缆，螺旋伸缩结构可以很好地适配这种往复位移的工况，保证模具运行过程中位置信号传输稳定，不会因为线缆拉扯断裂导致模具误动作，引发生产事故。
