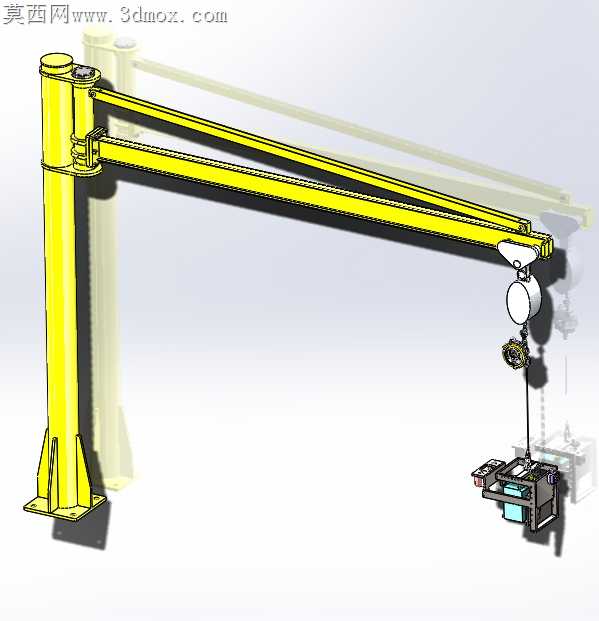

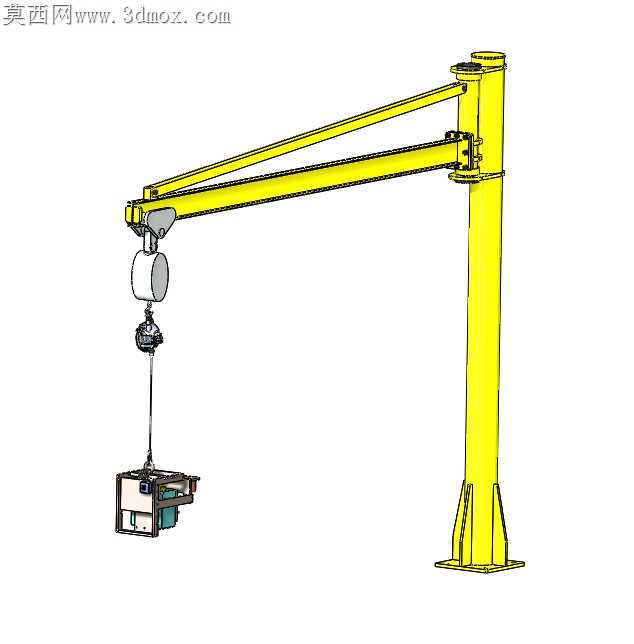

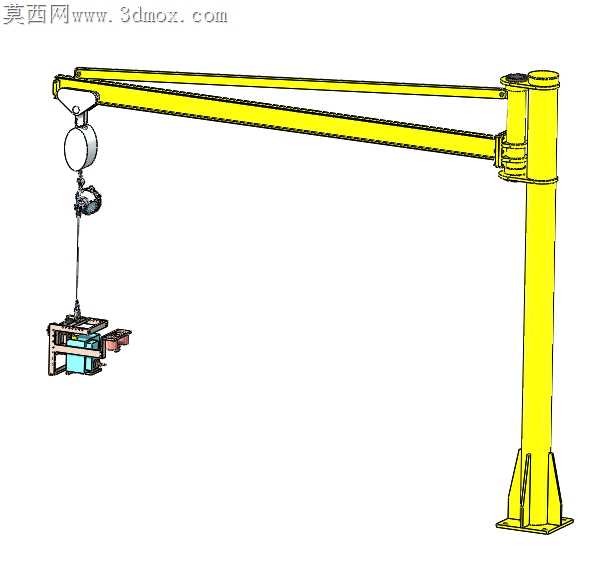

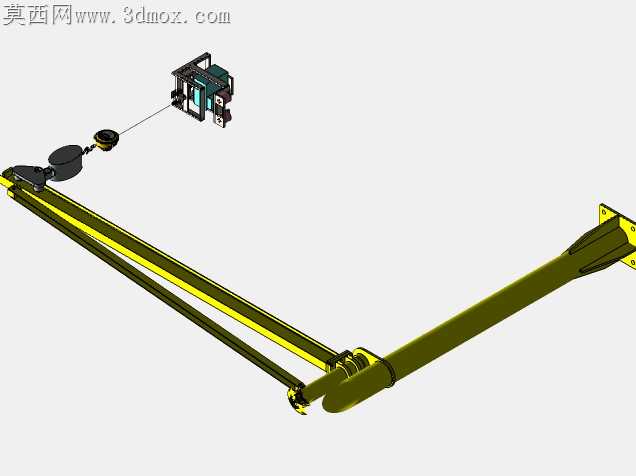

定柱式悬臂吊配套工件打标夹具结构

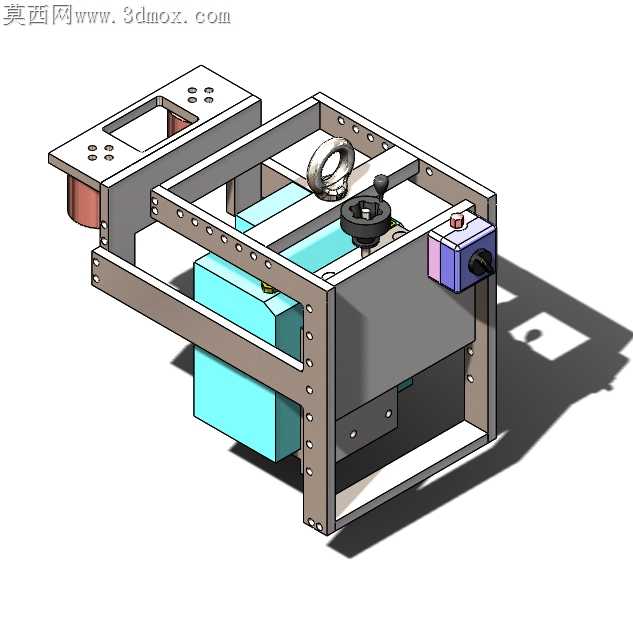

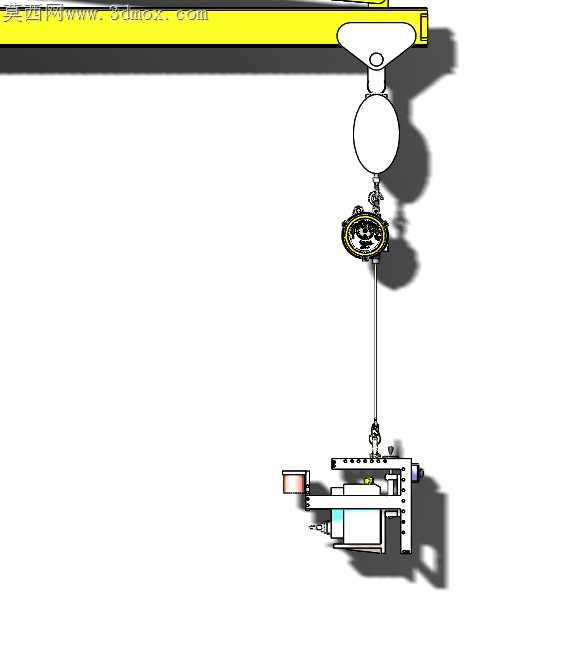

车间现场用悬臂吊搭配打标作业时，最容易出现的问题是吊点偏移导致工件打标面倾斜，激光打标焦距偏移出现字符深浅不一、边缘发虚的残次情况，这套夹具的结构设计刚好对准这个现场痛点做了针对性调整。立柱与悬臂的连接铰点处预留了0.2mm的轴向窜动间隙，既不会因为间隙过大出现悬臂回转时的晃动感，也不会因为加工公差累积导致铰点卡死，回转臂的双梁结构采用不等高排布，上梁承担主要的吊重拉力，下梁做侧向防摆约束，相比单梁悬臂结构，吊重运行时的侧向摆动能降低60%以上，打标作业时不需要额外等待工件停稳就能对位，能压缩单工件的打标辅助时间。夹具的夹持端没有采用常见的刚性压板结构，而是在压块接触面嵌入了2mm厚的丁腈橡胶垫层，夹持表面有轻微平整度误差的工件时，橡胶层的微变形能均匀分散夹持力，不会在工件表面留下压痕，也不会因为夹持力不足出现工件滑落的隐患。吊具与悬臂的连接采用了万向吊环结构，即使悬臂回转时存在轻微的角度偏差，吊环能自动找正垂直状态，保证下方夹持的工件打标面始终处于水平位置，不会出现打标字符倾斜的问题。悬臂底部的立柱法兰做了八块三角加强筋排布，筋板的高度从法兰边缘向立柱方向逐渐抬升，能把吊重产生的弯矩均匀分散到整个法兰安装面，不会出现法兰局部应力集中导致的焊缝开裂问题，现场安装时只需要按照法兰孔位打膨胀螺栓固定，不需要额外做地基预埋就能满足1吨以内的打标工件吊运需求。夹持夹具的开合操作采用了偏心轮锁紧结构，扳动锁紧手柄就能完成工件的夹紧与松开，不需要额外拧动螺栓调节夹持行程，一线操作工人单手就能完成上下料操作，相比螺栓锁紧的夹具，操作步骤减少了七成。悬臂的回转限位处加装了聚氨酯缓冲块，悬臂回转到工位端点时不会出现刚性碰撞的金属撞击声，也能避免碰撞产生的震动传导到打标头位置，影响打标精度。整套结构没有采用复杂的电控元件，纯机械结构就能完成吊运、夹持、对位的全流程动作，后期维护只需要定期给铰点加注润滑脂即可，不需要专业电工进行线路检修，非常适合小型加工车间的工件打标工位使用，能适配不同尺寸的方形、异形工件打标吊运需求，不需要频繁更换夹具就能完成多品类工件的转序作业。
