剖分式带座轴承安装支撑结构

在汽车冲压生产线的连续作业场景里，卷料输送辊道、模具导向辅助辊、废料输送转轴这类长轴部件的维护一直是现场运维的痛点——整轴拆卸更换实体轴承往往需要拆解相邻的传动轮、联轴器甚至周边防护结构，单次停机维护耗时久，直接影响冲压线的开机率。这套剖分结构的轴承支撑组件，正是针对这类难以整轴拆卸的工位设计，无需将轴从设备上完全吊出，仅拆分轴承座上下盖即可完成轴承磨损件的更换，大幅压缩运维停机时长。

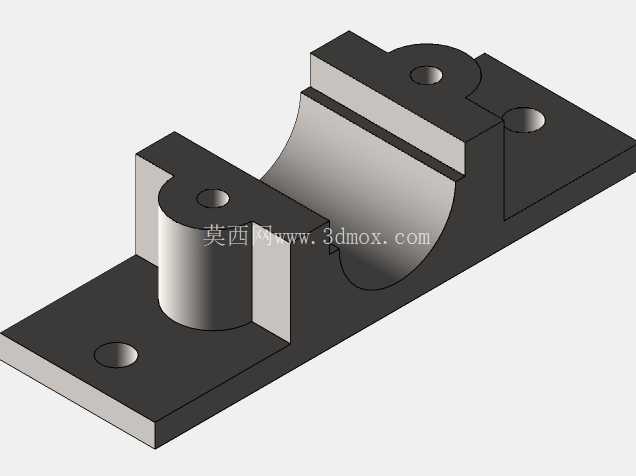

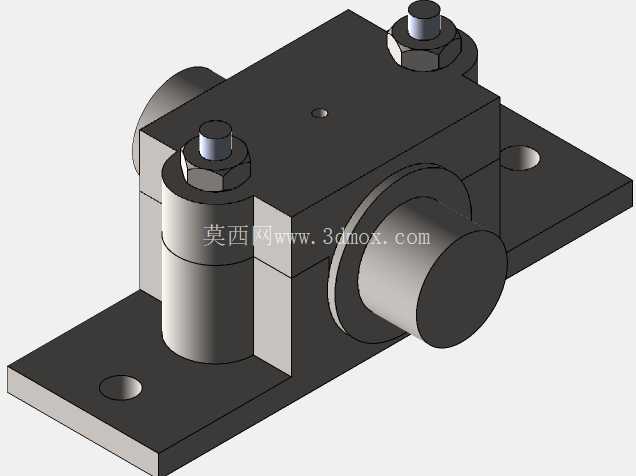

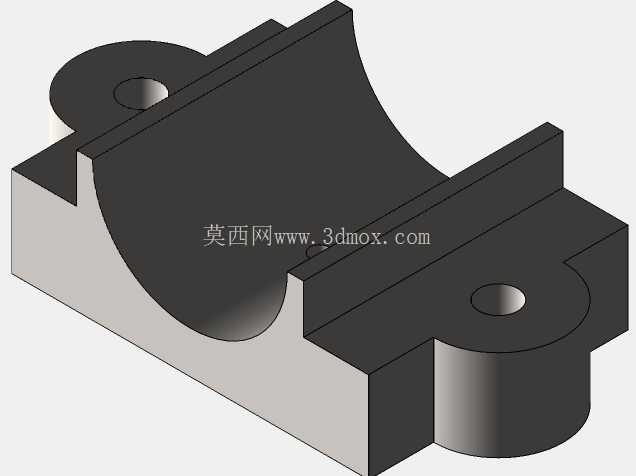

从结构功能来看，整套组件由带安装法兰的下底座、可拆卸上压盖、六角锁紧螺栓、内置剖分轴瓦以及轴端定位结构组成。下底座采用一体式铣削成型的安装底板，底板上预留两个沉头安装孔，可直接通过螺栓固定在冲压设备的机架安装面或者线体型材支架上，安装孔的孔距公差控制在±0.02mm范围内，保证批量安装时的定位一致性。上压盖与下底座通过两个对称布置的高强度六角螺栓锁紧，螺栓预紧力矩可根据轴系负载调整，锁紧后上下座的结合面完全贴合，避免运行过程中出现错位导致的轴系跳动。

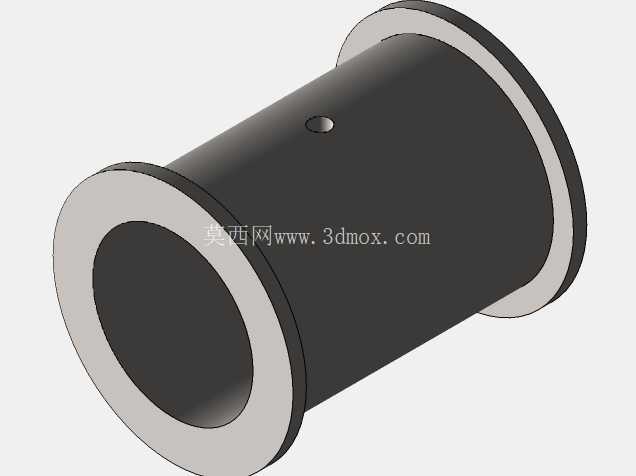

设计过程中，首先考虑的是冲压车间的复杂工况：冲压设备运行时存在持续的冲击振动，因此轴承座的结合面采用了止口定位结构，上盖与下座的配合止口留有0.01mm的过盈量，即使螺栓受振动出现轻微应力松弛，上下座也不会发生横向错位。轴瓦部分采用对开式结构，内孔与转轴的配合公差选取H7/g6，既保证转轴转动时的间隙均匀，不会出现卡滞，也能控制轴系的径向跳动量在0.03mm以内，满足冲压线输送辊的运转精度要求。轴端伸出的圆柱段可直接对接传动链轮或者辊筒，轴肩位置与轴承端面贴合，实现轴向定位，避免转轴在受轴向冲击力时出现窜动。

安装边界方面，整套组件的底板长度适配常规冲压线机架的安装梁宽度，安装时底板底面与安装面的平面度要求不大于0.05mm，防止锁紧螺栓后底座出现变形，导致轴瓦内孔圆度超差。两个锁紧螺栓的中心距经过优化，在保证锁紧力足够覆盖轴瓦整个压紧面的前提下，尽可能缩小了座体的整体宽度，减少在密集排布的辊道工位上的空间占用。轴瓦的内孔直径覆盖冲压线常用的辊轴直径规格，可直接替换原有整体式轴承座，无需对现有设备的安装面做二次加工，适配性较强。

实际使用时，当轴承出现磨损需要更换，仅需松开上盖的两个锁紧螺栓，取下上压盖，即可将对开的轴瓦从轴上直接取下，更换新轴瓦后重新扣合上盖、按规定力矩锁紧螺栓即可完成维护，整个过程无需拆卸轴端的传动件、也不用吊装整根辊轴，相比传统整体轴承座的维护效率提升70%以上。同时座体上预留的注油孔可定期加注润滑脂，在冲压车间多粉尘的环境下，能有效减少磨粒进入轴瓦配合面，延长组件的使用寿命。底座的安装孔采用长圆孔与圆孔组合的设计，安装时可小幅调整轴系的同轴度，降低现场安装的对位难度，即使机架安装面存在少量焊接变形，也能通过调整螺栓位置保证轴系的对中精度，避免轴承受附加弯矩导致的早期失效。
