造纸机卷取部卷轴轴承支撑组件结构

在造纸生产线的卷取工段， Pope Reel（教皇卷轴）作为承接成品纸卷收卷的核心执行部件，其运行稳定性直接决定整幅纸幅的收卷平整度、纸卷端面整齐度以及连续生产的作业效率，而卷轴的轴承座组件正是支撑卷轴回转、承载纸卷动态载荷的核心受力构件，整套组件的结构合理性、安装精度保持性，会直接影响高速运行下卷轴的径向跳动量，进而关联到纸幅张力控制的稳定性，避免因支撑刚性不足引发的纸幅起皱、断纸、纸卷窜动等常见生产故障。

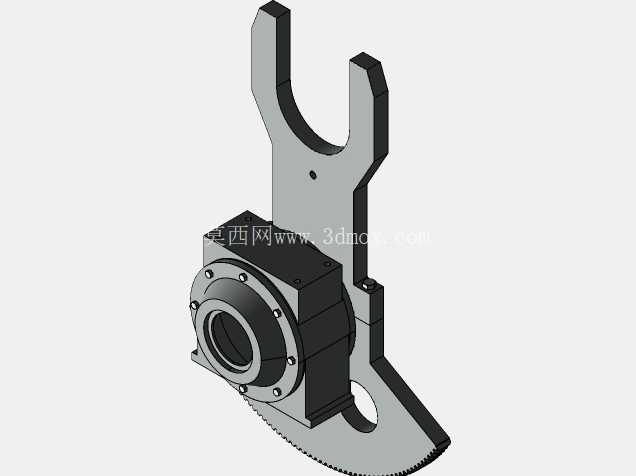

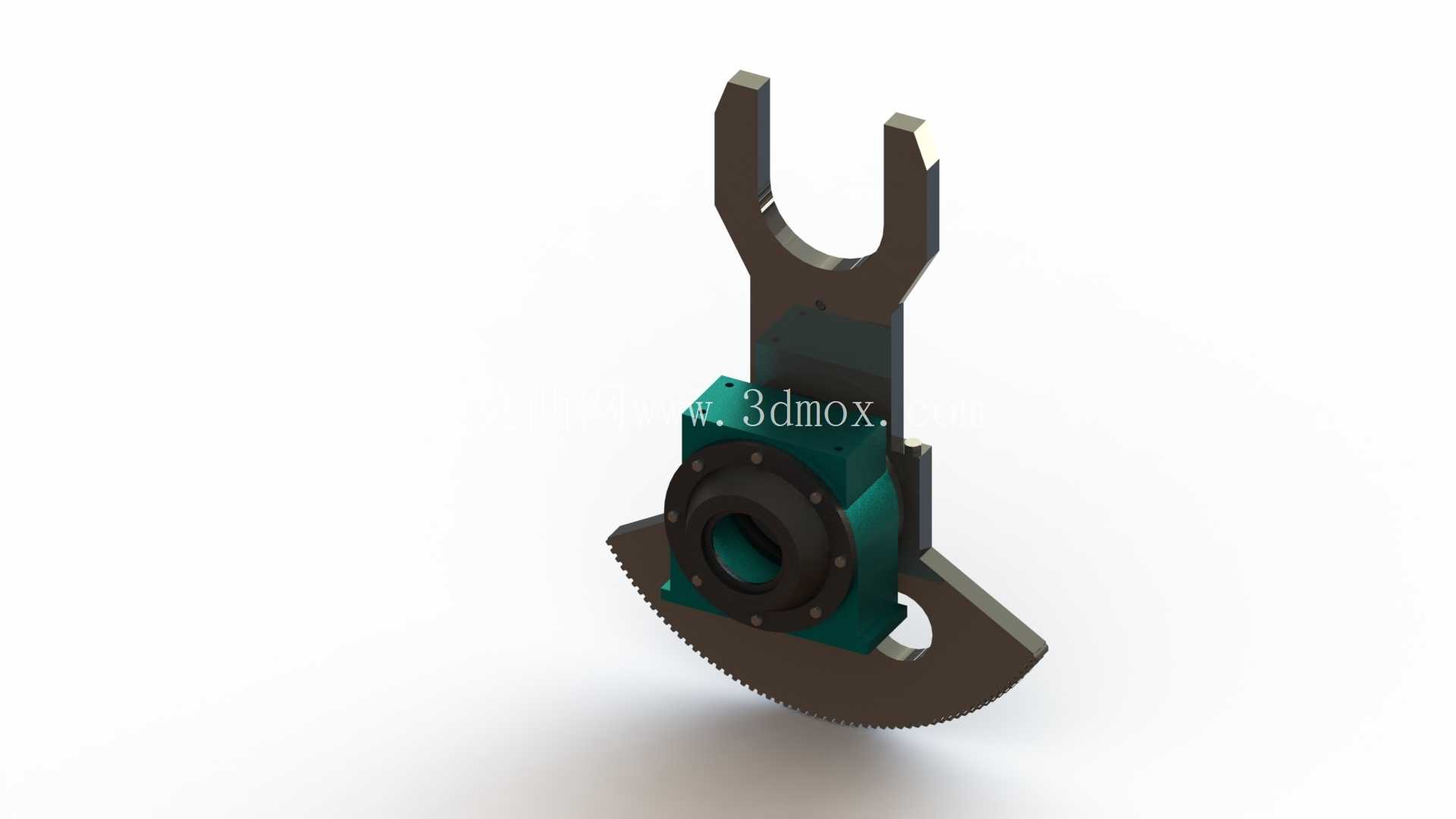

从结构功能来看，该组件集成了轴承安装腔体、摆臂支撑结构、扇形齿传动段三类核心功能结构，其中带叉形开口的上部结构为卷轴轴端的卡入式安装位，区别于传统穿轴式轴承座的装配逻辑，这种开口式叉形结构可在卷轴更换、纸卷卸料作业时，无需将轴端整体穿入座体，直接通过摆臂摆动即可实现轴端的就位与脱开，大幅缩短换卷作业的辅助时间，适配造纸机连续化快节奏生产的换卷需求。下部的扇形齿段并非独立齿轮零件，而是与座体本体一体化加工成型的齿形结构，用于和卷取部的摆臂驱动齿轮啮合，带动整个轴承座组件绕下部铰接支点完成摆角调整，在收卷过程中随着纸卷直径逐步增大，扇形齿驱动组件缓慢下摆，始终保持卷轴轴线与烘缸、导辊轴线的平行度，同时维持纸幅收卷张力的恒定，避免硬摩擦损伤纸幅表层。

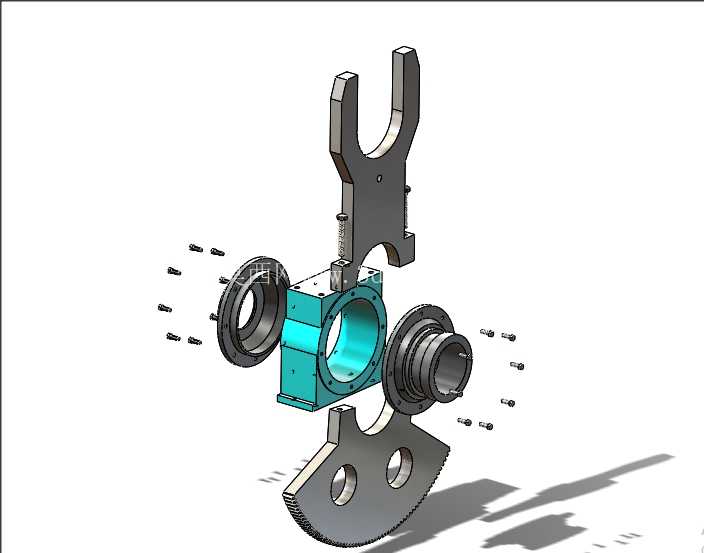

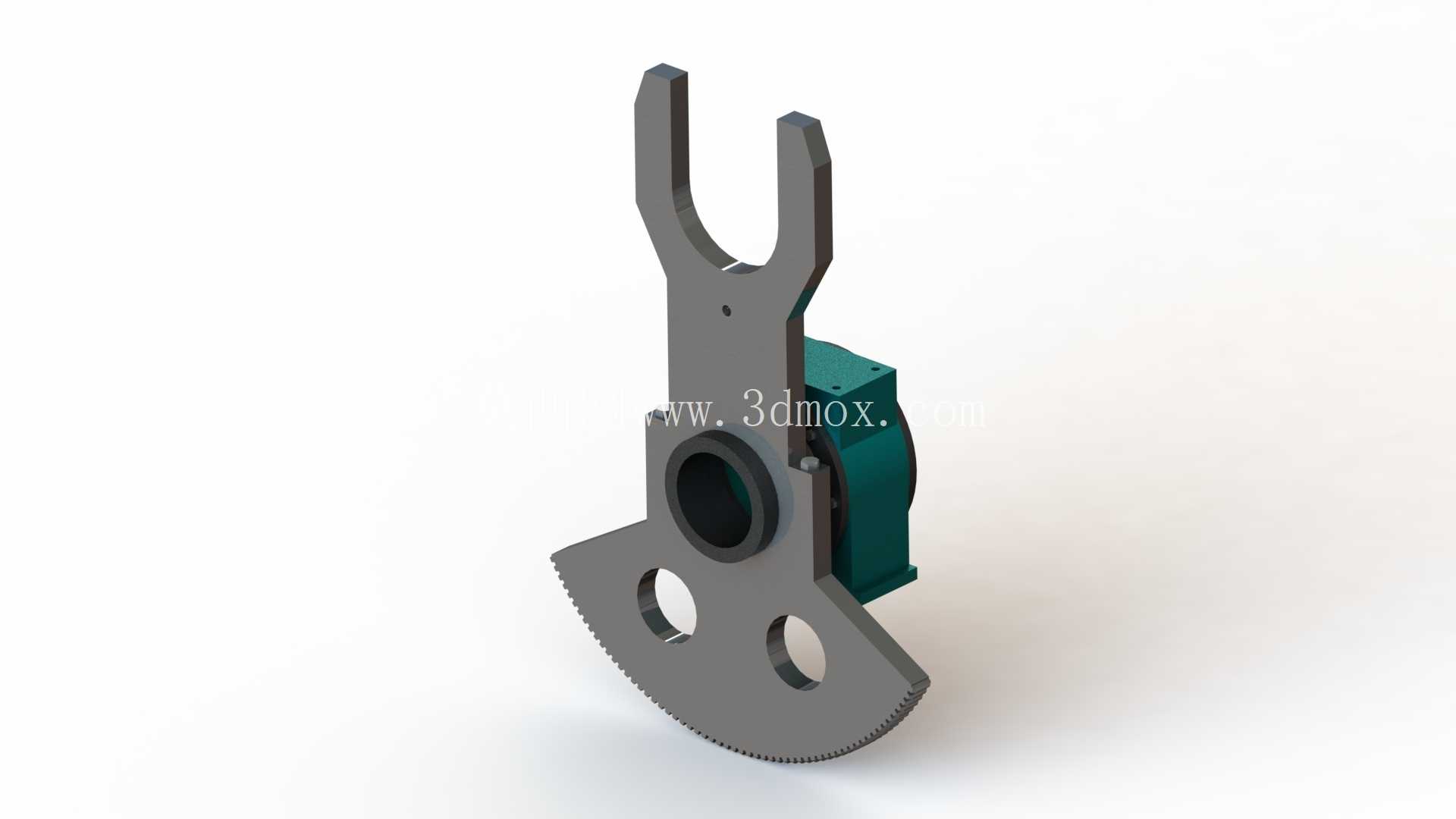

设计层面上，座体主体采用焊接后整体加工的成型工艺，叉形臂的厚度、扇形齿的齿根圆角均经过载荷校核，可承载满幅大直径纸卷的总重量以及高速回转下的动载荷，轴承安装位的孔位公差严格按照P级轴承配合要求设计，孔壁预留有润滑脂加注通道与密封件安装槽，可适配带座外球面轴承或标准深沟球轴承的安装需求，后端的绿色安装面为轴承端盖与密封组件的连接位，可防止造纸车间内的纸毛、水汽、粉尘侵入轴承滚道，延长轴承的维护周期。座体上开设的两个圆形通孔为减重与工艺孔，在不降低结构刚性的前提下减少座体整体重量，降低摆臂驱动的负载，同时可作为吊装孔用于组件的安装与检修吊运。

安装边界方面，该组件的下部铰接孔为整个摆臂结构的回转基准，安装时需保证两侧对称布置的轴承座组件铰接孔同轴度误差不超过0.05mm，叉形开口的支撑面与卷轴轴颈的贴合面积需达到85%以上，扇形齿与驱动齿轮的啮合侧隙需控制在0.1-0.2mm之间，避免摆角调整过程中出现卡滞或冲击。组件的轴向定位依靠轴承端盖的止口实现，安装时需预留0.03-0.08mm的轴向热膨胀间隙，适配造纸车间高温高湿环境下金属构件的热变形量，避免运行过程中出现轴承抱轴故障。

实际应用中，这类轴承座组件多用于幅宽5米以上的高速文化纸、包装纸生产线的卷取部，相比传统分体式轴承座，一体化的摆臂齿形结构减少了连接环节的累积误差，支撑刚性提升30%以上，可适配最高1800m/min的纸机运行车速，在纸卷直径从空卷的300mm逐步增大到满卷3000mm的整个收卷周期内，轴承座的摆角动作平滑无卡顿，卷轴径向跳动量可稳定控制在0.1mm以内，有效保障大直径纸卷的收卷质量，减少纸卷复卷环节的修边损耗。
