菱形法兰带座外球面球轴承结构

在轻工输送线、食品包装设备、小型农机传动端这类对安装空间有严格限制的场景里，菱形法兰式带座外球面轴承是应用频次极高的支撑部件，这类部件不需要额外加工复杂的轴承安装座，直接通过法兰面上的两个安装孔就能固定在设备立板或者型材架上，相比立式方形座轴承能节省近三分之一的安装投影面积，尤其适合机架侧边、窄幅输送辊的端部支撑场景。

从功能特性来看，这款带座轴承的核心作用是为旋转轴提供径向支撑，同时补偿轴加工或安装过程中产生的少量同轴度误差，外球面轴承的内圈与轴配合后，可通过顶丝完成轴向锁紧，不需要额外设计轴肩或者锁紧螺母，装配工序更简单。轴承座采用铸造成型后做表面喷涂处理，绿色的涂层既可以提升户外或者潮湿工况下的防锈能力，也能在装配过程中快速识别部件规格，避免不同载荷等级的轴承座混装。座体上集成的黄油嘴是日常维护的注油接口，不需要拆解轴承就能完成润滑脂补充，能大幅降低连续运转工况下的维护停机时间，适配食品加工、物流分拣这类需要长时间连续运行的设备需求。

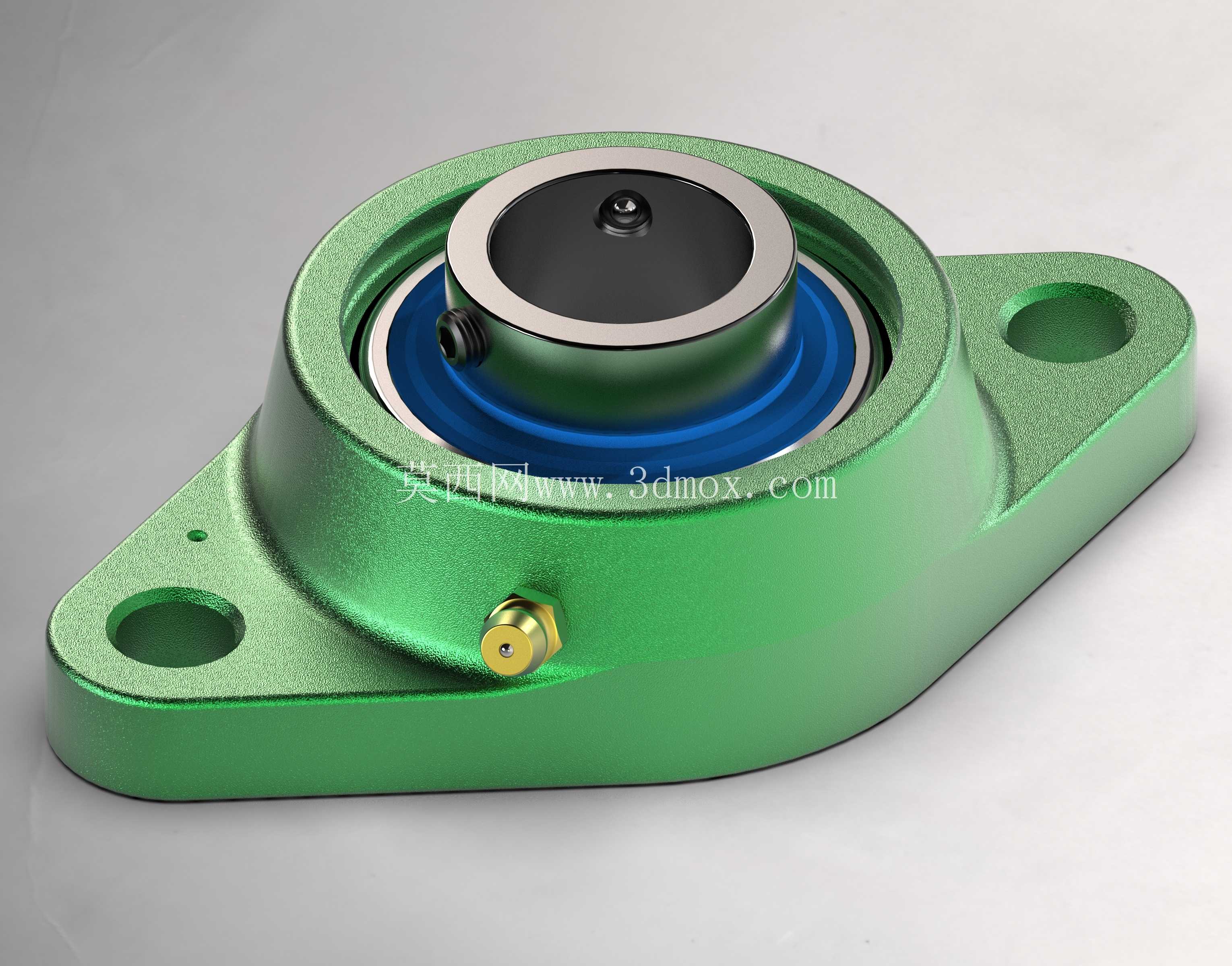

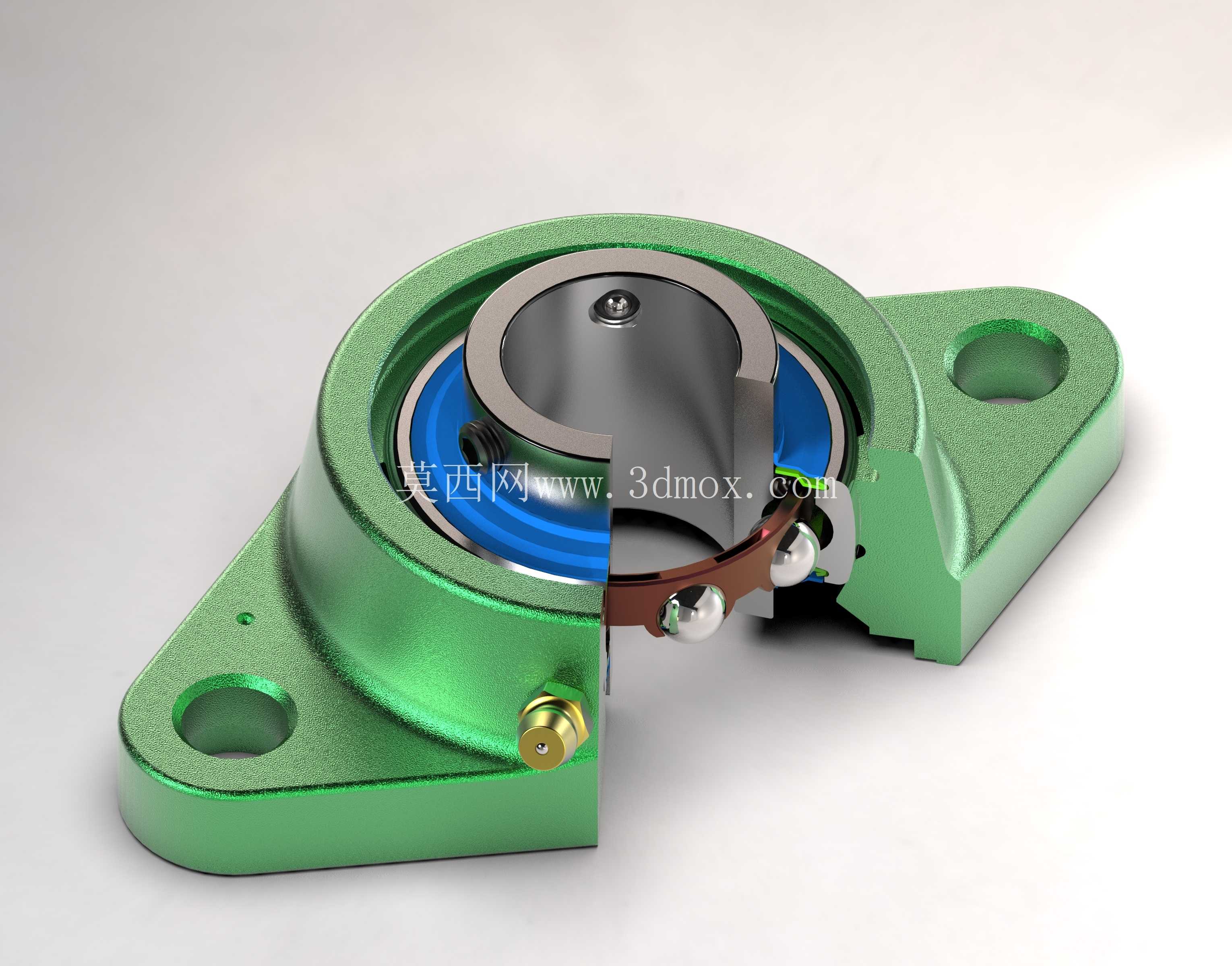

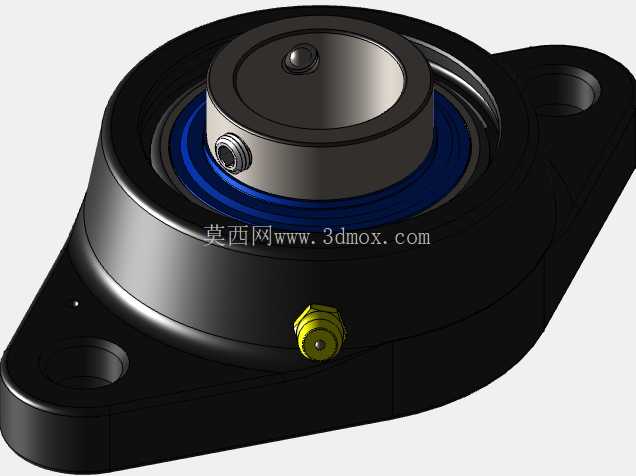

设计层面上，这款轴承的结构拆分来看分为三个核心部分：菱形法兰铸造座、外球面球轴承芯、密封组件。法兰座的两个安装孔采用沉孔设计，安装时螺栓头可以完全沉入孔内，不会突出座体表面剐蹭周边的管线或者操作人员，安装孔的中心距是选型时的核心边界尺寸，直接决定了该轴承能不能适配现有设备的安装孔位，设计时两个安装孔的连线与轴承内孔中心重合，保证锁紧后轴的受力均匀，不会出现单侧偏载导致的轴承早期磨损。轴承芯的外圈为球面结构，与座体内的球面型腔配合，允许内圈在一定角度范围内偏转，当安装面存在平面度误差、或者轴受载出现轻微挠曲时，轴承可以自动调心，避免滚动体承受额外的附加载荷，延长整体使用寿命。密封结构采用双唇式橡胶密封，外侧密封唇阻挡外界粉尘、切削液或者水汽进入轴承滚道，内侧密封唇防止润滑脂泄漏，在多粉尘的木工机械、有喷淋的清洗设备上也能稳定工作。

从安装边界来看，这类菱形座轴承的选型首先要确认内孔直径，匹配对应直径的旋转轴，其次要确认两个安装孔的中心距、安装孔的直径，保证可以直接固定在预设的安装面上，另外座体的总高度、法兰的外轮廓尺寸也需要提前核算，避免安装后与周边的传动轮、护罩等部件产生运动干涉。轴承座底部的安装面设计有微小的定位凸台，安装时可以卡入安装板上预先加工的定位槽内，不需要反复调整同轴度就能快速完成装配，在批量设备组装的产线上能有效提升装配效率。

实际应用中，这类带座轴承常被用在带式输送机的托辊两端、小型风机的叶轮支撑、包装机械的送膜辊轴端，相比分体式的轴承座加轴承的组合，它的集成度更高，出厂时已经预填了润滑脂，装配人员不需要额外调整轴承游隙，直接锁紧顶丝、固定安装螺栓就能完成装配，对现场装配人员的技术要求更低，也减少了因装配不当导致的轴承早期失效问题。座体的铸造结构保留了足够的壁厚，在承受常规径向载荷的同时，也能承受一定的轴向窜动力，适配轴受热伸长时的少量位移，不会因为热胀冷缩导致轴承卡滞。注油嘴的位置设计在法兰座的侧下方，既不会干涉轴上安装的其他零件，也方便维护人员在设备运行间隙快速完成注油操作，不需要拆除周边的防护部件。
