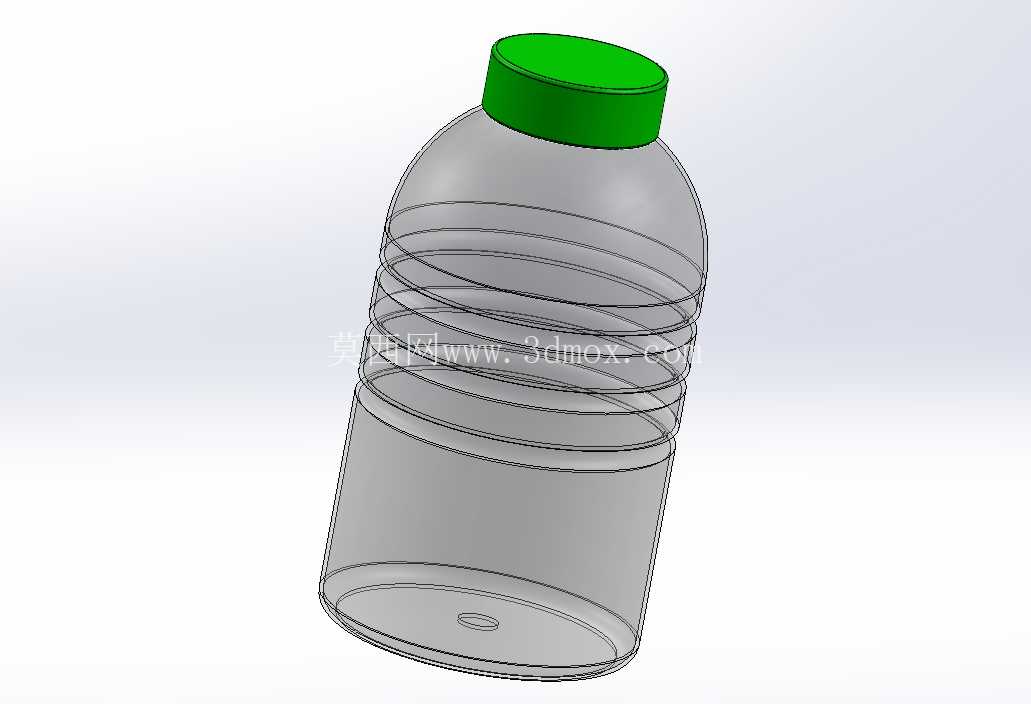

带防滑环纹的广口塑料瓶及瓶盖结构设计

这套瓶体与瓶盖的结构设计，主要面向食品、日化、化工粉剂等领域的广口包装容器开发场景，可直接作为吹塑模具开发的核心结构参考，适配常规挤出吹塑、注拉吹成型工艺的加工边界。从实际使用场景出发，广口瓶的核心需求集中在三个维度：一是灌装环节的大口径适配性，粉剂、颗粒类物料灌装时不易撒漏，也可适配大流量灌装头的作业节拍；二是手持使用时的防滑性能，瓶身中段的多道环形凸纹并非装饰结构，而是针对湿手、带防护手套操作场景设计的防滑结构，凸纹的圆角半径控制在1.2mm，既不会在吹塑成型时出现应力集中导致的壁厚不均，也能在手持时提供足够的静摩擦力，避免瓶装物料滑脱；三是瓶盖与瓶口的配合密封性，瓶盖采用常规旋合式结构，瓶口的螺纹导程、牙型角完全适配通用塑料瓶盖的密封标准，无需额外开制非标瓶盖模具，可直接匹配市面通用的铝箔垫片、硅胶密封圈实现密封要求。

设计过程中优先考虑了吹塑成型的工艺可行性，瓶身整体采用回转体结构，无侧向倒扣结构，吹塑模具可采用对半开模结构，无需额外抽芯机构，能有效降低模具加工成本与后期生产的故障概率。瓶底采用内凹式圆弧过渡结构，内凹深度控制在3mm，既可以保证瓶体放置时的稳定性，避免灌装后出现底部鼓胀导致放置不稳的问题，也能在吹塑成型时让底部壁厚分布更均匀，减少底部缺料、应力开裂的风险。瓶身的壁厚分布做了针对性优化，瓶口螺纹段壁厚控制在2.2mm，保证旋合瓶盖时的结构强度，不会出现螺纹滑牙、瓶口变形的问题；瓶身主体段壁厚控制在1.0mm，在满足盛装常规密度物料的结构强度前提下，尽可能降低原材料耗用，符合轻量化包装的设计趋势；瓶底圆角过渡段壁厚控制在1.5mm，抵消放置时的应力集中，提升跌落测试的通过率。

从安装与适配边界来看，该瓶体的瓶口外径适配常规65mm口径的通用瓶盖，灌装线的卡瓶板、旋盖头无需做非标改造，可直接适配现有常规广口瓶灌装生产线的工装尺寸，降低生产线换型的调整成本。瓶身最大外径为92mm，总高度（含瓶盖）为168mm，可适配常规的装箱尺寸，单箱可按照12瓶、24瓶的常规排布方式做瓦楞纸箱设计，无需定制特殊规格的外包装。瓶盖侧面做了细滚花结构，滚花的齿距为1.5mm，齿深0.3mm，既可以保证手动旋盖时的摩擦力，也不会因为齿形过锐导致划手的问题，瓶盖顶部为平面结构，可直接适配贴标机的顶面贴标工序，也能满足堆叠码放时的承重要求，上层瓶体的重量可均匀传递到下层瓶盖的平面上，避免码放时出现瓶盖变形、密封失效的问题。

在结构验证层面，该设计的拔模斜度完全符合吹塑成型的工艺要求，瓶身外表面的拔模斜度不小于1:50，瓶盖的内外表面拔模斜度不小于1:30，可保证成型后顺利脱模，不会出现表面拉伤、变形的问题。瓶身的环形防滑纹采用圆弧过渡设计，没有尖锐棱角，在吹塑成型时不会出现料流堆积导致的壁厚突变，也不会在后续的丝印、贴标工序中出现标签贴合不牢的问题，标签可平整贴合在瓶身防滑纹之间的光滑环带上，保证标识的清晰度。整体结构没有复杂的曲面特征，三维建模过程中可通过回转、阵列等基础特征快速完成参数化调整，若需要调整瓶身容量，仅需修改瓶身的回转截面尺寸即可快速衍生不同容量规格的同系列产品，大幅缩短同系列包装的开发周期。
