无人机搭载80毫米聚能射孔弹药结构设计

该聚能射孔装置的核心应用场景为低空无人机挂载的反装甲作战场景，针对传统地面反坦克弹药部署灵活性不足、近距作战人员暴露风险高的痛点，适配中小型多旋翼、固定翼无人机的挂载载荷上限设计，主要作战目标为地面装甲车辆的顶部薄弱装甲区域，利用聚能装药的金属射流侵彻效应，实现对装甲目标的有效毁伤，弥补无人机机载反装甲装备的轻量化需求缺口。

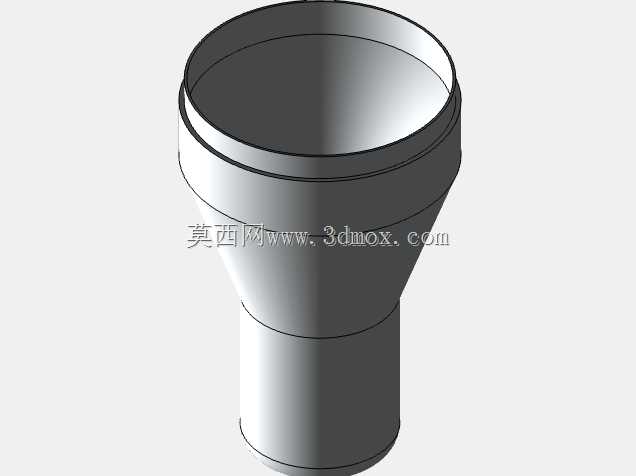

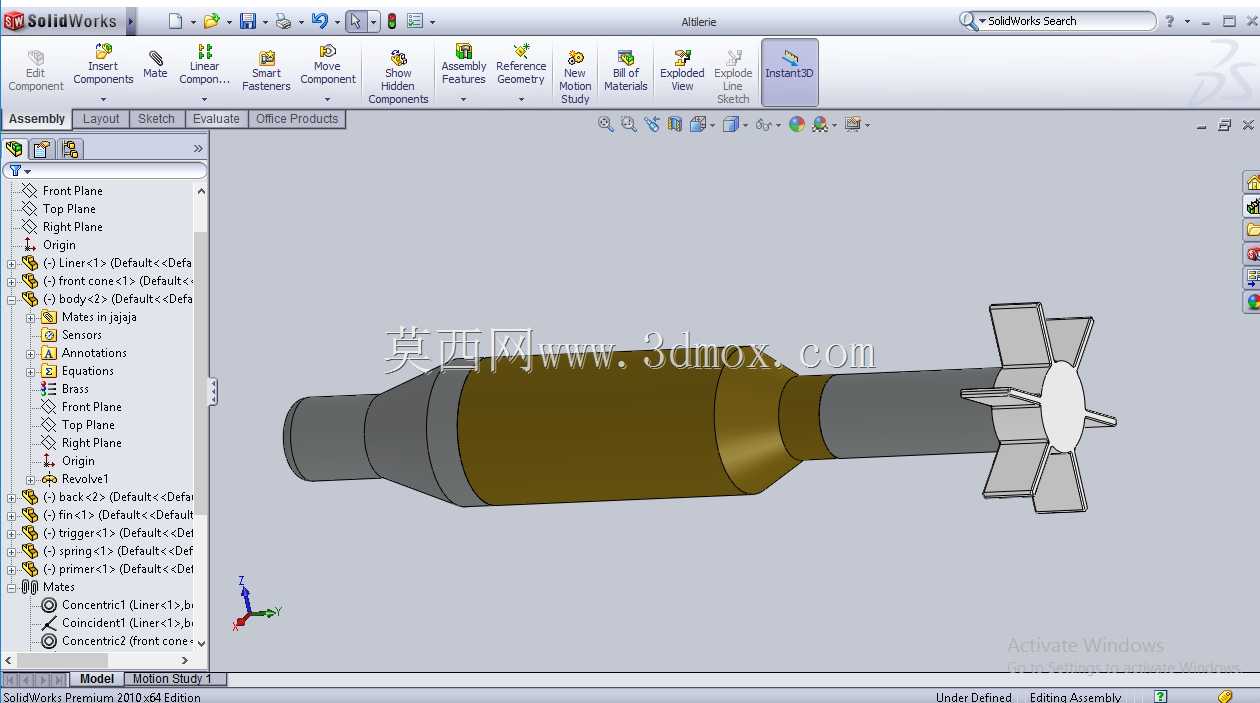

从功能特性来看，该装置采用尾翼稳定的气动布局，头部为聚能装药战斗部段，中段为装药容纳舱体，尾部设置六片对称分布的固定式稳定尾翼，在装置脱离无人机挂架后的自由下落过程中，尾翼可提供足够的气动稳定力矩，保证战斗部轴线始终垂直指向目标装甲表面，让聚能射流能够以最优法线角度作用于装甲，避免因弹体姿态倾斜导致射流侵彻深度大幅下降。弹体主体采用变直径柱段设计，战斗部段直径适配80毫米口径聚能装药的最优药型罩尺寸，中段舱体直径略小于战斗部段，在保证装药容积满足毁伤威力要求的前提下，尽可能降低整体结构重量，适配无人机的挂载重量限制。

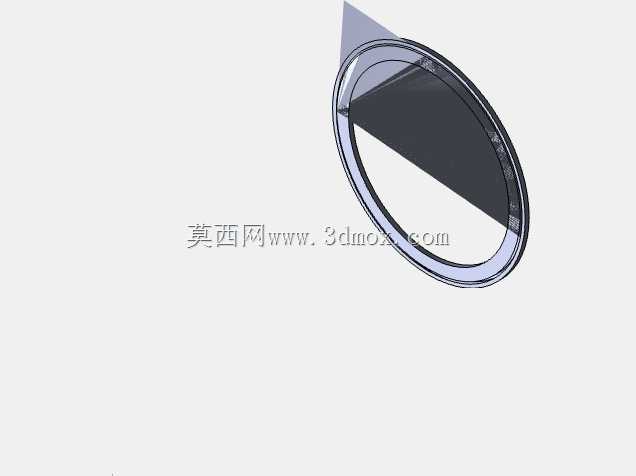

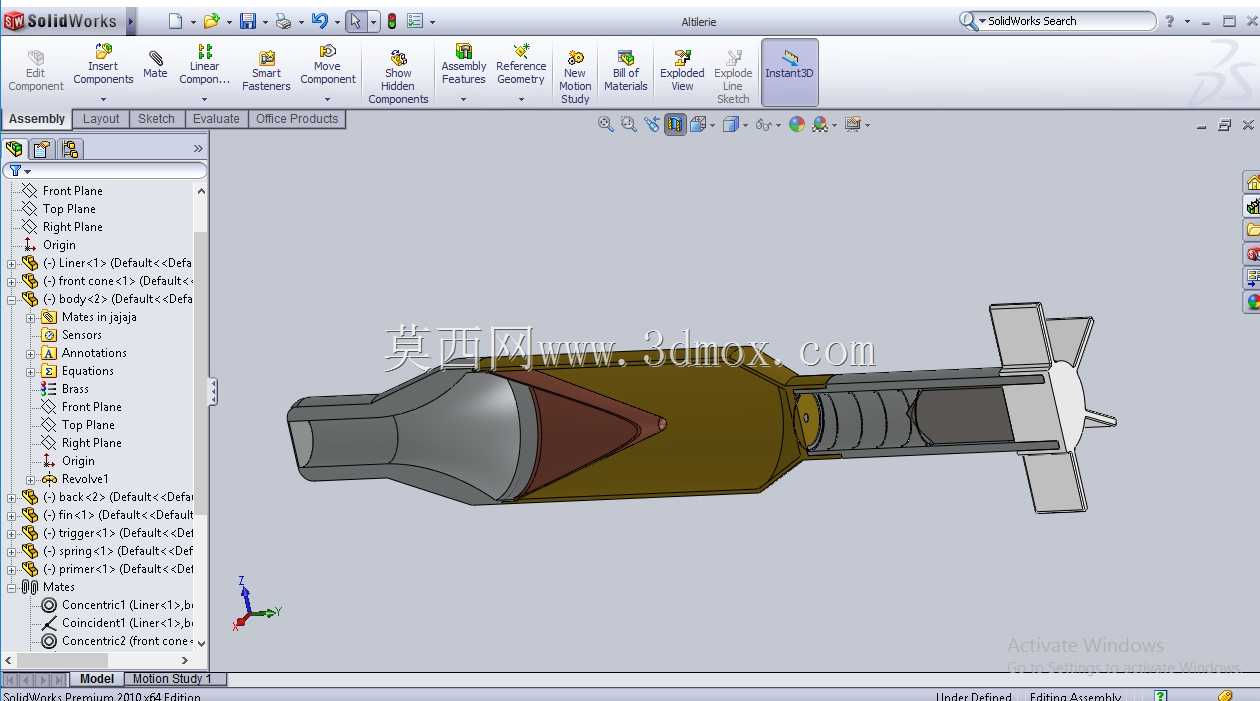

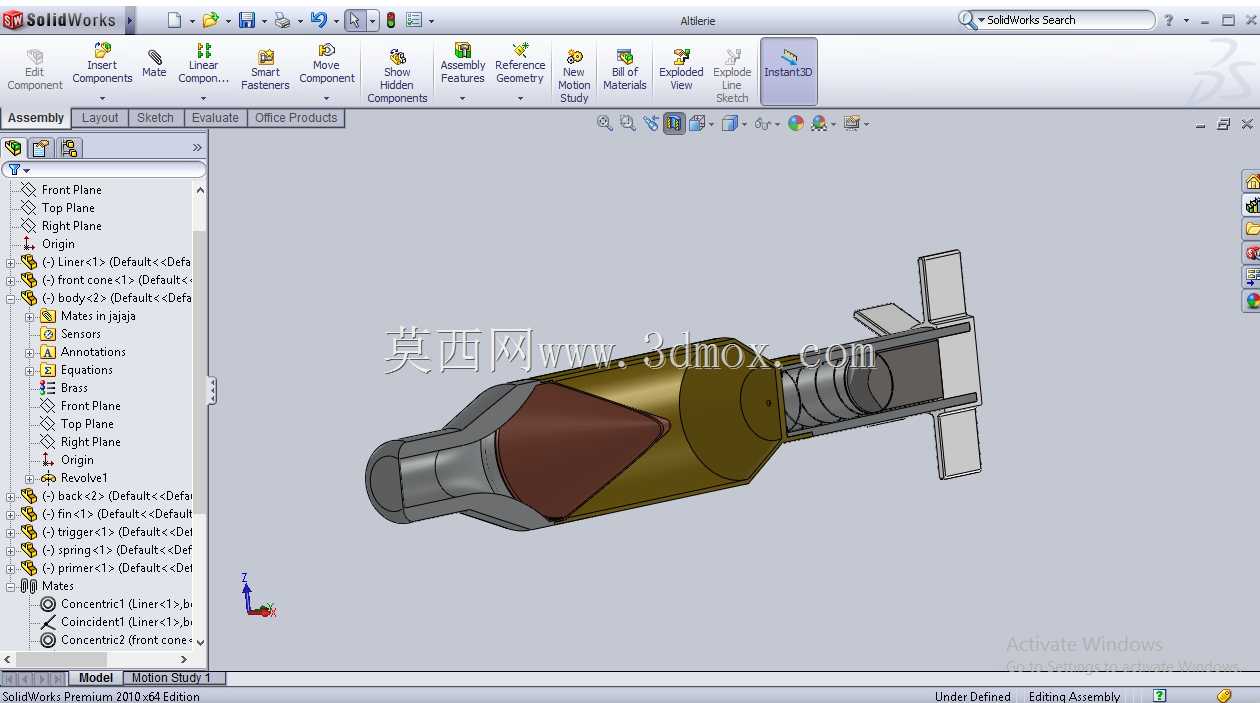

设计过程中首先围绕聚能效应的核心原理展开结构排布，药型罩采用锥形结构设计，罩体壁厚沿母线方向按梯度变化，保证装药起爆后金属罩能够在爆轰波作用下形成连续、高速的金属射流，射流头部速度可满足针对均质轧制装甲的侵彻深度要求。弹体外壳采用薄壁结构设计，在保证发射、挂载过程中结构强度足够承受气动载荷与挂载振动的前提下，尽可能削减壳体壁厚，将更多重量配额分配给装药部分，提升毁伤效能。尾部稳定翼片采用与弹体轴线呈小角度安装的设计，下落过程中可带动弹体产生低速旋转，进一步抵消气动扰动带来的姿态偏移，保证弹着点的姿态精度。

安装边界方面，该装置整体轴向总长度适配中小型无人机的挂架安装间距，弹体中段设置有标准的挂载定位环槽，可直接适配常见的无人机抛投式挂架接口，无需额外设计转接结构，挂架解锁后弹体可依靠自身重力顺利脱离挂架，不存在卡滞风险。弹体整体重心经过配平设计，重心位于弹体轴线靠前位置，与气动压心保持足够的稳定裕度，避免下落过程中出现弹体翻滚的情况。尾翼的外廓直径小于弹体战斗部直径的1.2倍，挂载时不会与无人机的机身、桨叶等结构产生干涉，多弹挂载时相邻弹体之间也可保持足够的安全间隙，不会在抛投时发生碰撞。

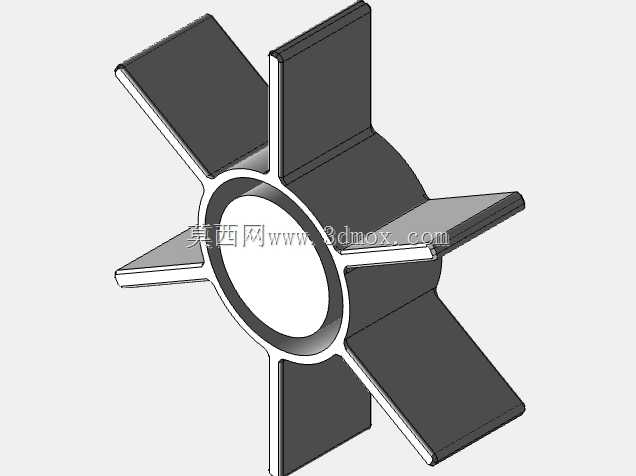

结构细节上，弹体各段之间采用螺纹连接加密封胶圈的设计，可适应户外复杂气象环境下的使用需求，避免雨水、沙尘进入装药舱影响装药性能。弹体头部预留有引信安装接口，可适配触发式、近炸式等不同类型的引信结构，接口尺寸符合常规弹药引信的安装标准，具备较强的适配性。尾翼与弹体尾部采用一体化注塑成型的结构方案，减少装配零件数量，降低整体结构的装配误差，保证每片尾翼的安装角度一致性，避免气动不对称带来的弹道偏移。在结构强度校核阶段，针对挂载状态下的振动载荷、抛投瞬间的冲击载荷、下落过程中的气动载荷分别进行了仿真验证，弹体各段的结构应力均处于材料许用应力范围内，不会出现结构变形、解体等失效情况。
