工厂装配线用四柱式冲压工装结构

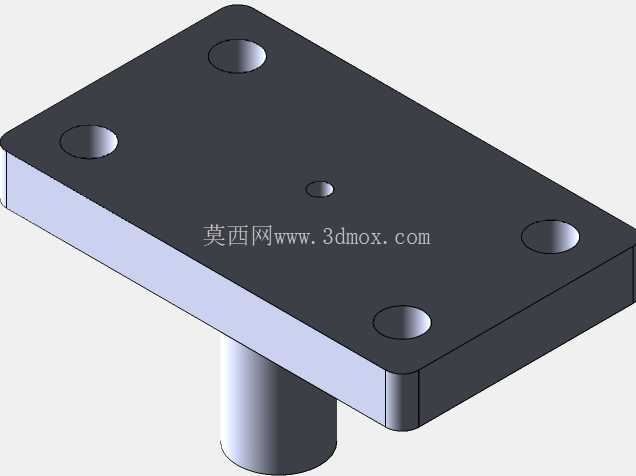

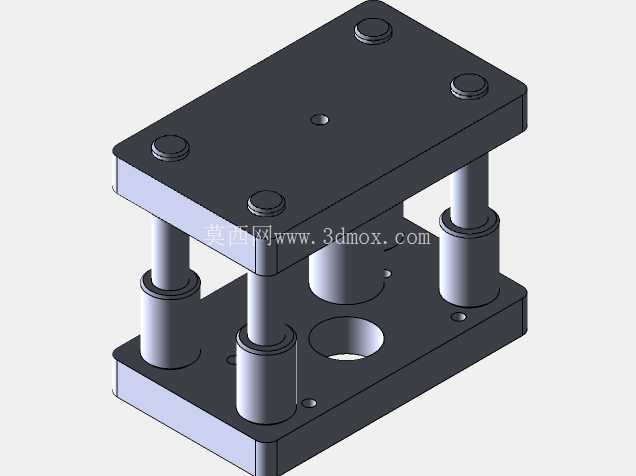

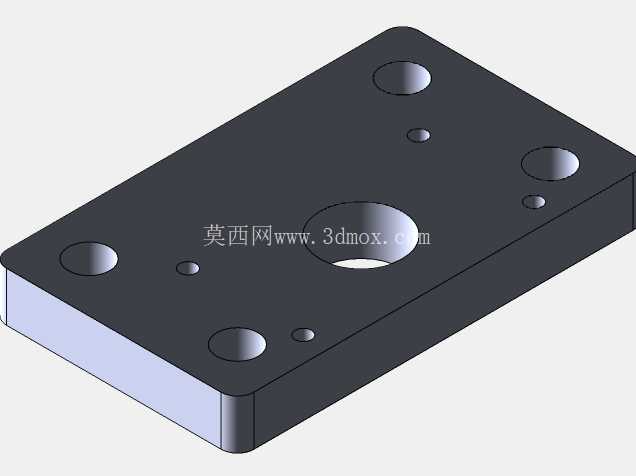

这套四柱式冲压工装，主要面向工厂装配环节的小件压装、冲切作业场景，在汽车零部件装配、五金小件预装工位上应用十分普遍，区别于大型生产线用的重型压力机配套模具，这类工装更适配工位旁的手扳压力机、小型气动压床，不需要占用大型设备排产时间，能快速完成零散小件的压装、铆点、局部冲裁工序，适配多品种小批量的装配作业需求。从结构设计逻辑来看，整体采用上下平行模板搭配四根导向立柱的经典布局，上模板为平整安装面，预留了多个沉头安装孔，用来固定冲头、压头这类作业执行件，中心位置的小定位孔可作为压装基准对位标记，方便作业人员快速校准工件位置，避免压偏导致的零件报废。四根导向立柱采用滑动配合结构，每根立柱都配套独立的导向套嵌装在下模板内，导向套长度覆盖立柱下行的全行程范围，保证上下模合模过程中不会出现偏载倾斜，哪怕是作业时压合力作用点偏离中心位置，导向结构也能抵消侧向力，保证压合面的平行度，避免出现压装歪斜、冲切面毛刺超差的问题。下模板作为工件承载基座，除了布置导向套安装位之外，还预留了大尺寸的落料通孔，冲切产生的边角料、压装过程中挤出的多余辅料可以直接从孔位落下，不会堆积在模面上影响后续工件放置，模板表面的小沉孔用来安装定位块、工件仿形托座，可根据不同加工件的外形快速更换定位附件，不需要重新加工模板本体，大幅缩短工装换型的调整时间。从安装边界尺寸来看，上下模板的外形尺寸适配常规小型压床的工作台安装孔距，模板厚度经过受力校核，在常规10kN以内的压合力作用下不会出现挠曲变形，四根立柱的间距留出了足够的工件操作空间，操作人员取放工件时不会被立柱干涉，合模行程也根据装配作业的常见压入深度做了适配，不需要额外加装行程限位块就能满足多数小件的压装行程需求。在实际工位应用中，这类工装不需要复杂的配套动力，搭配普通的手扳压床就能完成铜套压入、塑料卡扣铆合、薄垫片冲切这类常见装配工序，相比直接在台面上手工敲击压装，不仅能保证压装力垂直均匀，避免工件被敲伤、装歪，还能大幅降低作业人员的劳动强度，每个小件的压装作业时间能缩短近一半，同时导向结构的存在也能避免压头偏斜伤到操作人员，提升工位作业的安全性。设计过程中特意简化了不必要的复杂结构，所有模板、立柱、导向套都采用标准机械加工工艺就能制作，不需要特殊的热处理或者高精度加工设备，工厂的机修班组就能根据实际作业需求改制调整，比如更换不同长度的立柱就能适配不同高度的工件，在上模板加装不同的压头就能完成不同形式的压装作业，整体结构的通用性很强，不会出现只能加工单一零件的局限性。上下模板的安装孔位都采用统一的沉头孔规格，固定螺栓全部选用标准内六角螺丝，更换配件时不需要准备特殊规格的紧固件，日常维护只需要定期给导向立柱加注润滑脂，清理下模板落料孔堆积的杂物就能长期稳定使用，没有复杂的易损件需要频繁更换，非常适合装配车间的零散冲压、压装工位长期使用。
