方管框架式焊接作业支撑台结构设计

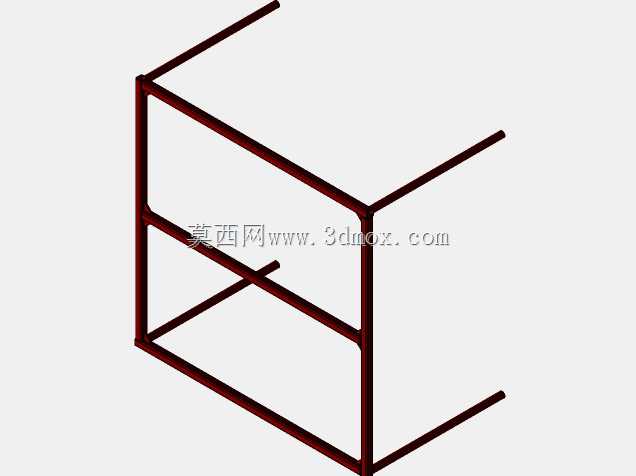

　　这款焊接作业支撑台采用标准等截面方管作为主体承载构件，整体为双层开放式框架结构，在车间小件焊接、工位临时工件摆放、组对定位等场景中适配性极强。从结构设计逻辑来看，框架所有连接节点均采用满焊焊接工艺，立柱与横撑的交接处做了贴合切口处理，保证管材拼接时端面完全贴合，避免虚焊带来的结构刚度不足问题，整体框架无多余封闭面板，既减轻了自身重量，也方便焊接作业时焊渣掉落清理，不会在台面积攒焊渣引发工件硌伤或者火灾隐患。

　　从实际使用场景出发，这类框架式焊台常布置在焊接工位旁，既可以作为小型焊件组对时的临时支撑平台，也能放置焊枪、焊条、防护面罩等常用焊接辅具，双层横撑的设计将台面分为上下两个置物区域，上层可放置待焊或者刚完成焊接的工件，下层可存放重量稍大的工装夹具或者待加工坯料，空间利用率远高于单层支架。设计时特意将框架的外延支脚做了等长外伸处理，四个方向的支脚超出上层框架平面一定距离，保证台面上放置偏重工件时整体重心始终落在支撑面范围内，避免侧翻风险，同时支脚端面预留了安装孔位，可通过膨胀螺栓直接固定在车间水泥地面上，适配长时间固定工位的使用需求，也可在支脚底部加装可调脚杯，适配地面不平整的临时作业场地，快速调平台面保证组对精度。

　　结构尺寸设计上，整体高度参考普通站立作业的人机工程高度设定，作业时无需过度弯腰或者抬臂，降低长时间焊接作业的疲劳感，框架方管的壁厚选型兼顾承载能力与整体重量，可承受常规小型焊接结构件的放置载荷，不会出现横撑弯曲变形的问题。框架的所有外露棱边均做了打磨倒角处理，避免焊接作业时剐蹭工作服或者划伤操作人员，没有突出的尖锐结构，符合车间作业的安全规范。不同于厚重的铸铁焊接平台，这款框架式焊台自重较轻，在需要调整工位布局时可通过叉车或者人工直接移位，不需要大型吊装设备配合，适配多品种小批量生产的车间灵活布局需求，在五金加工、小型钢结构件制作、设备维修工位等场景都能发挥作用，既可以单独作为工位支撑使用，也可以多个同规格焊台拼接组合，形成更长的组对作业线，适配不同长度工件的焊接组对需求。
