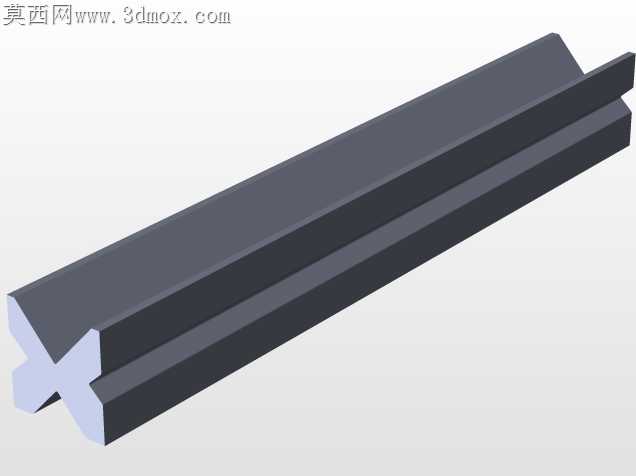

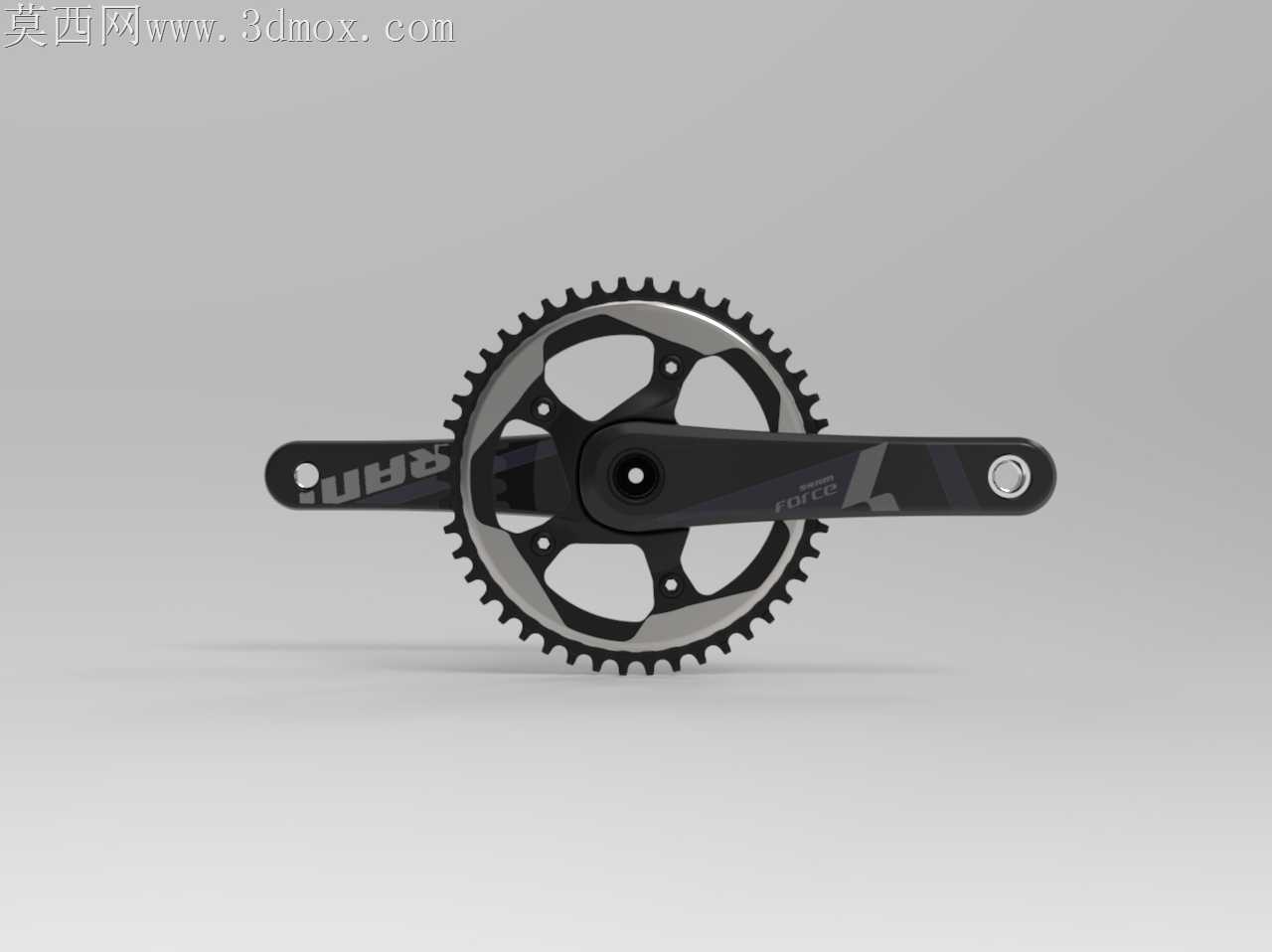

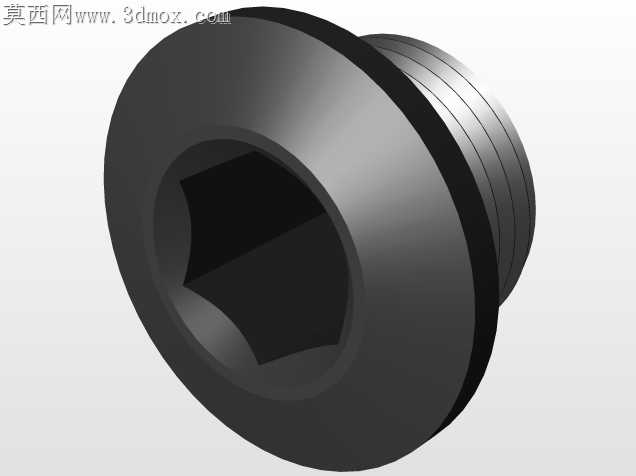

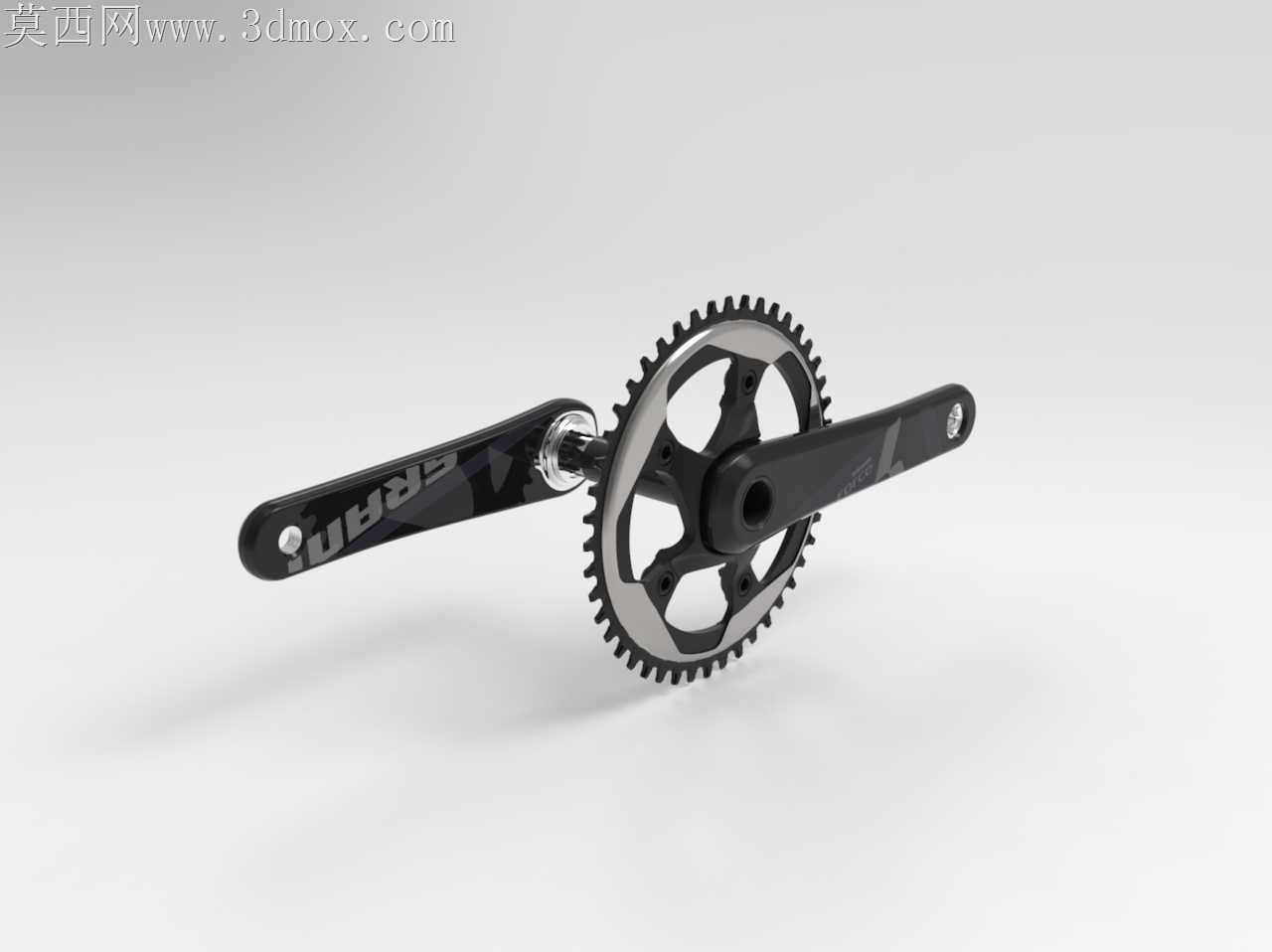

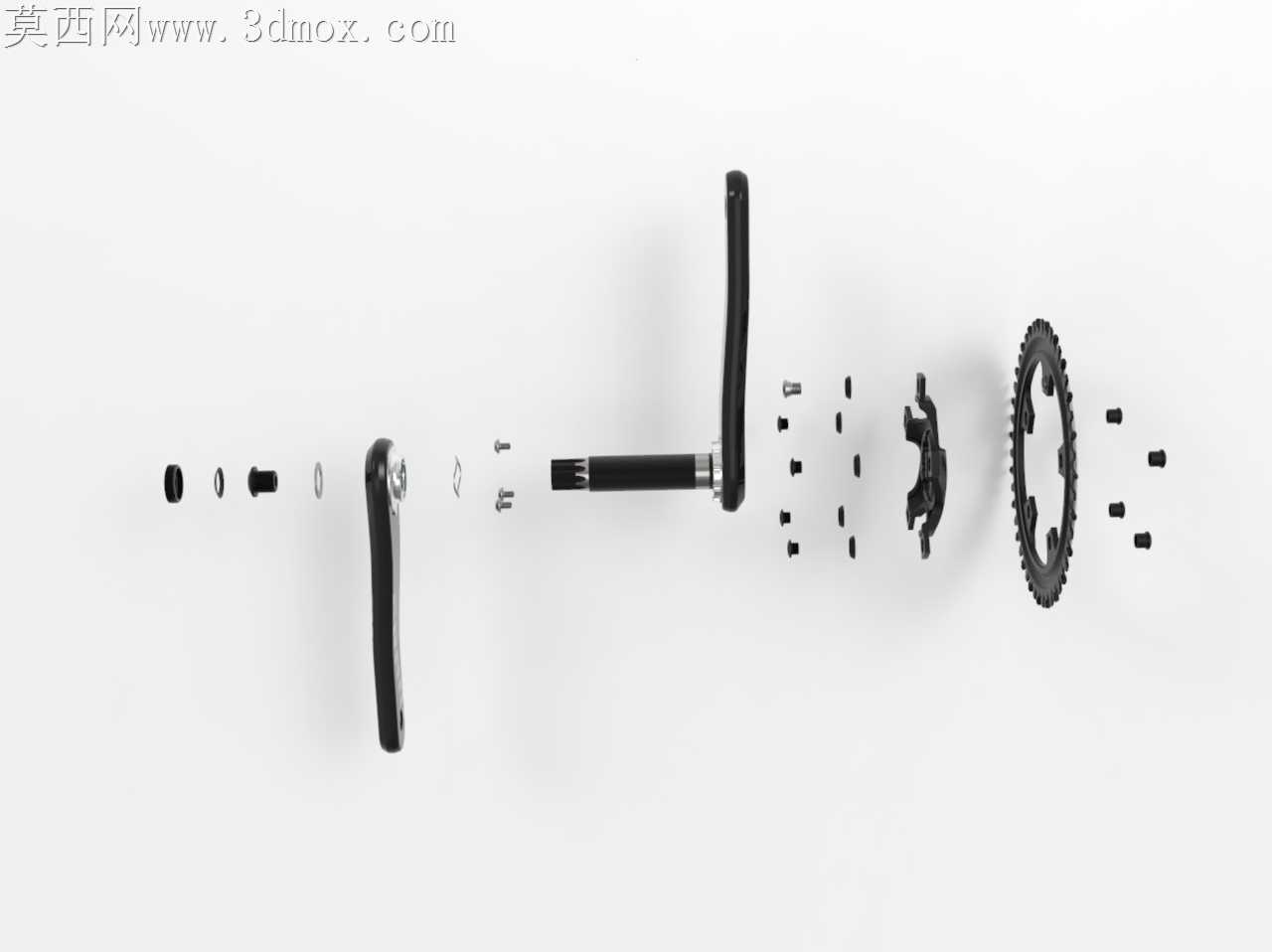

砾石公路车SRAM单盘曲柄组结构设计

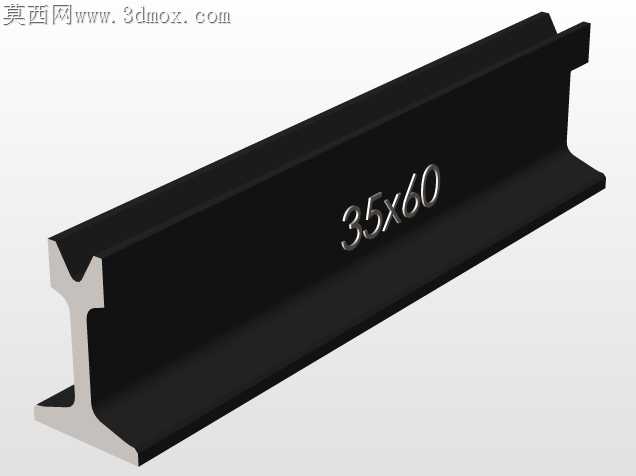

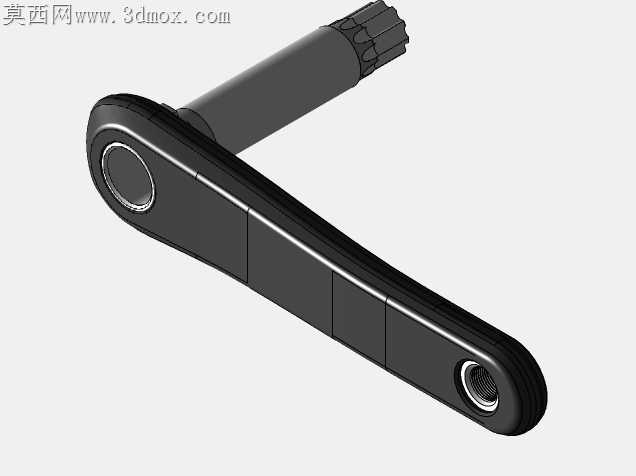

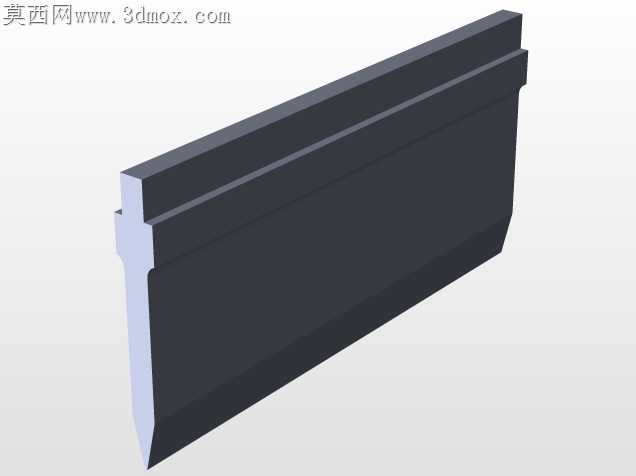

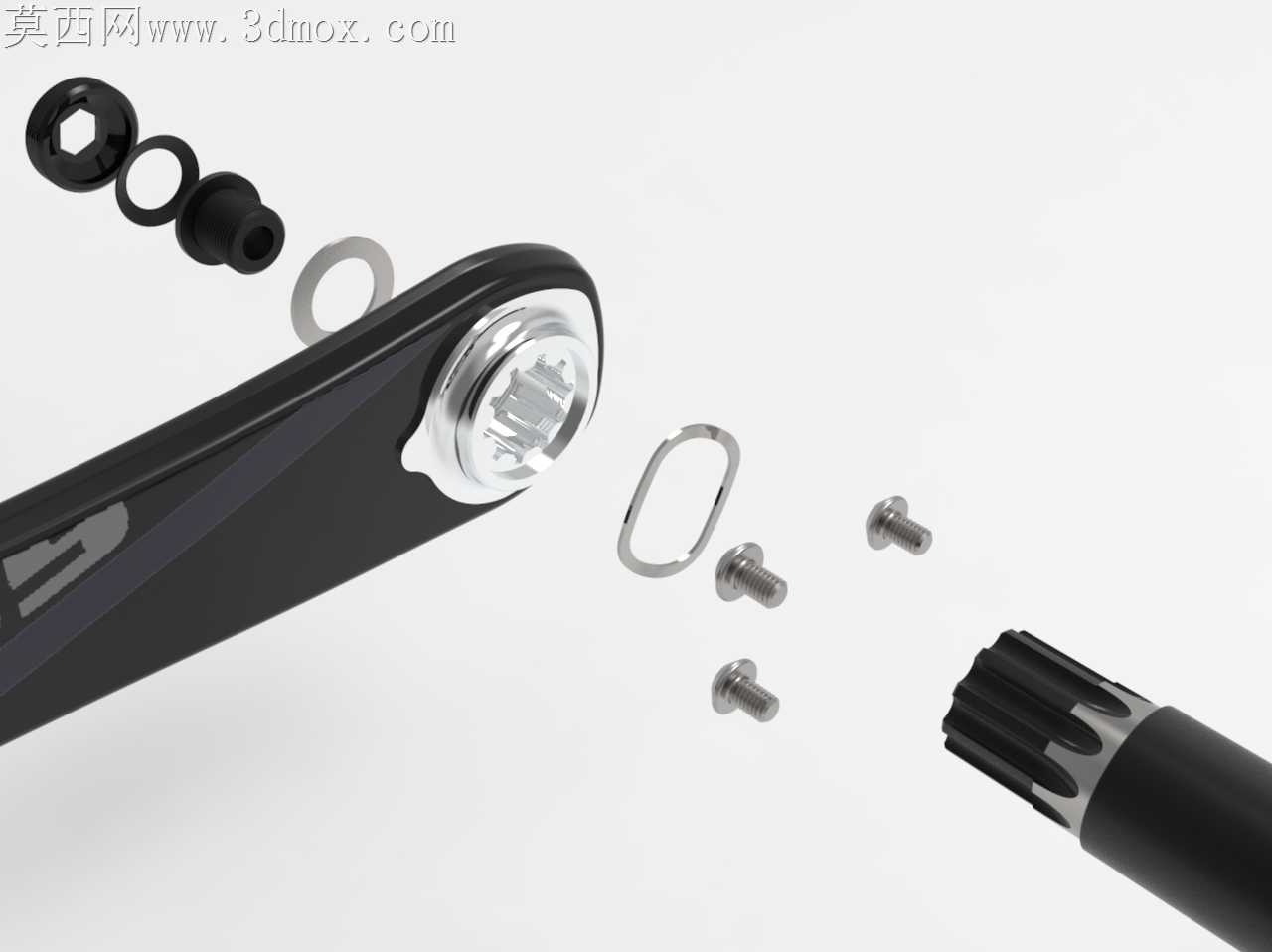

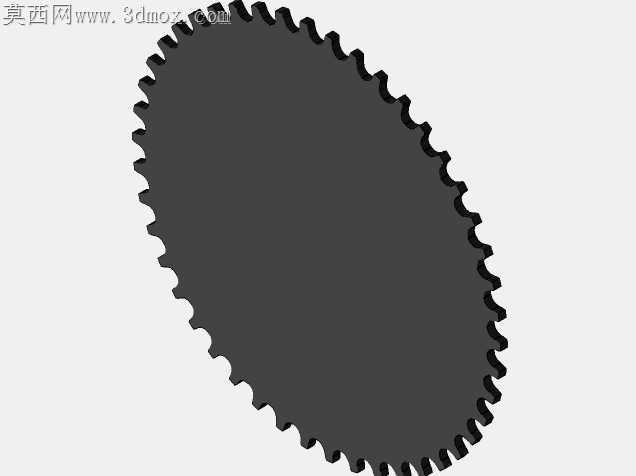

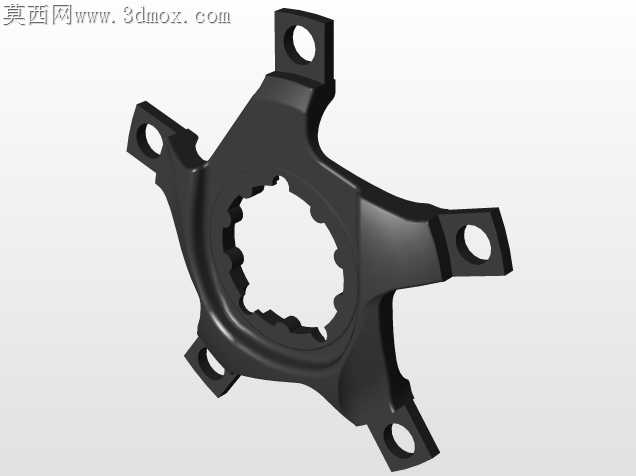

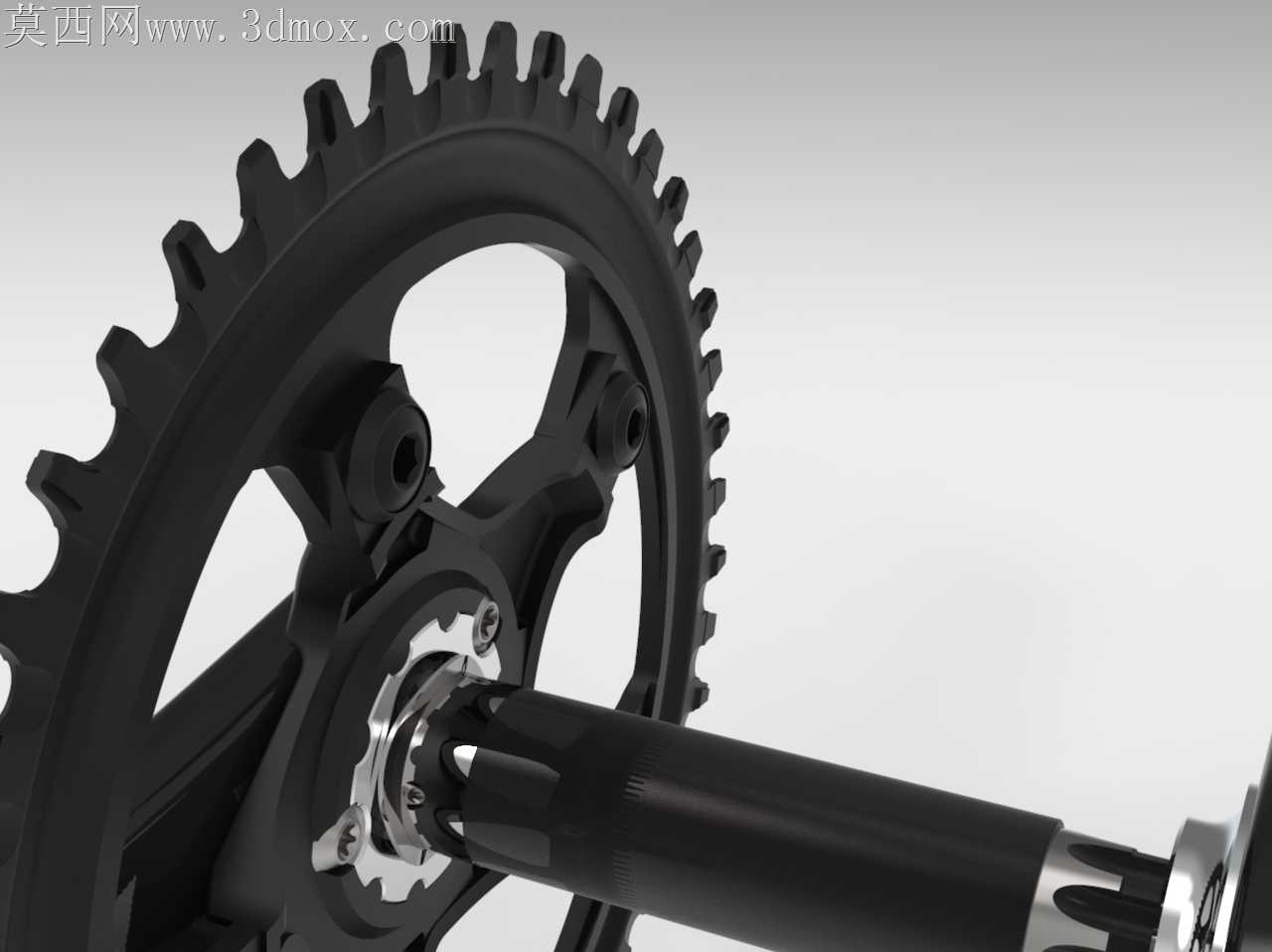

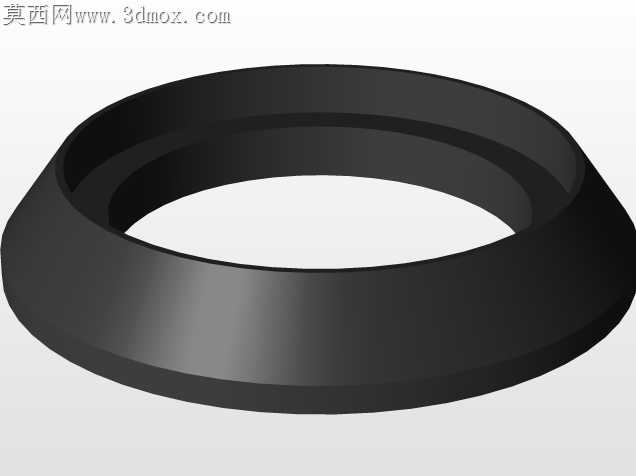

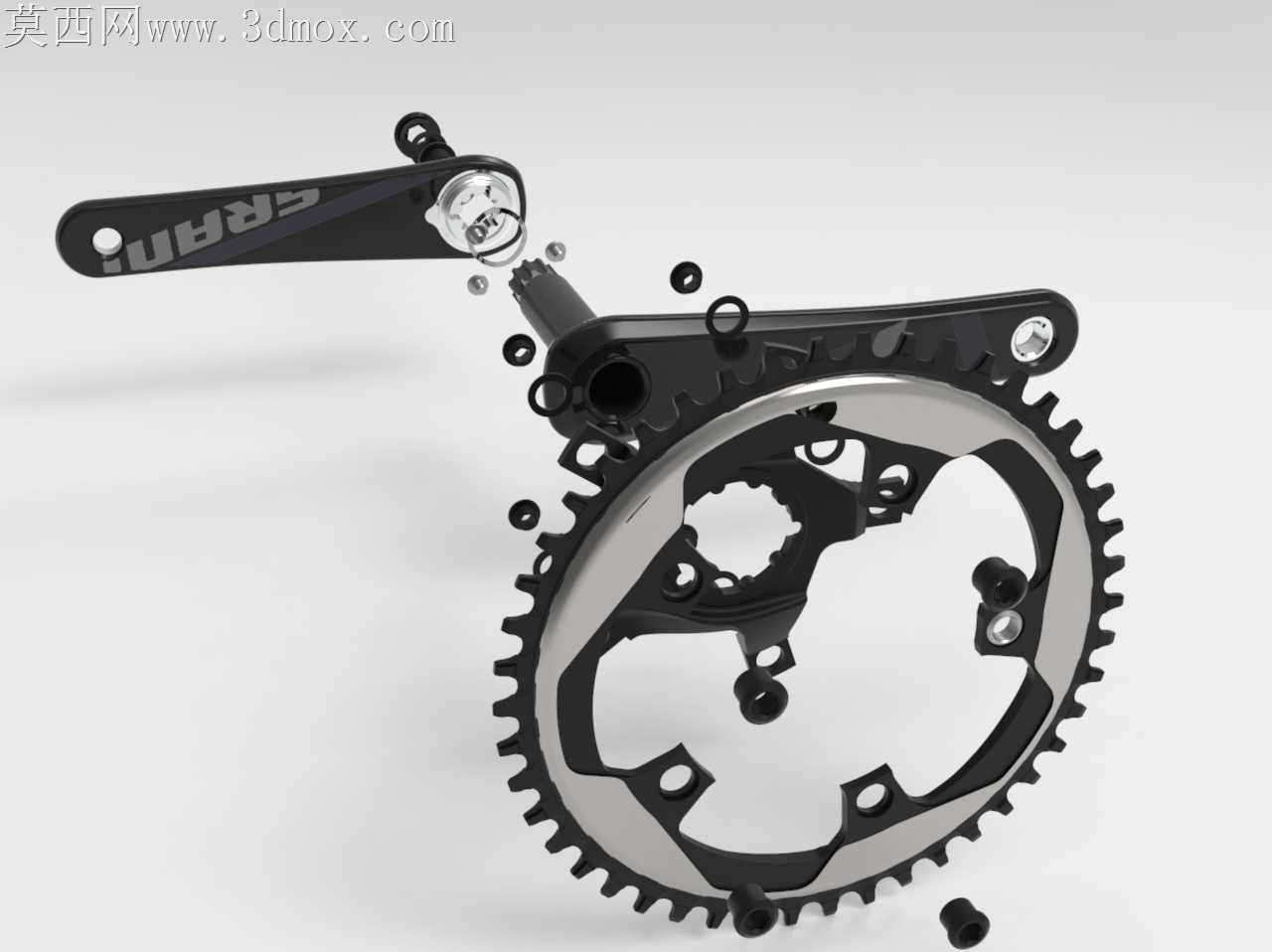

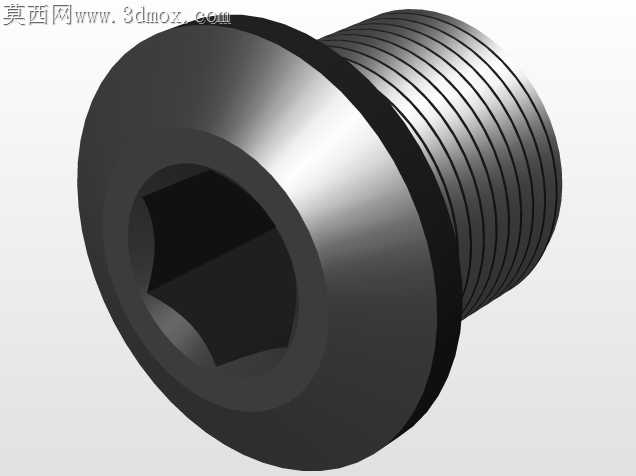

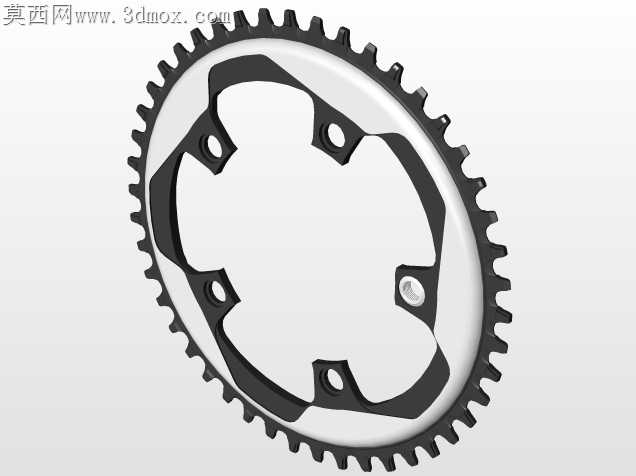

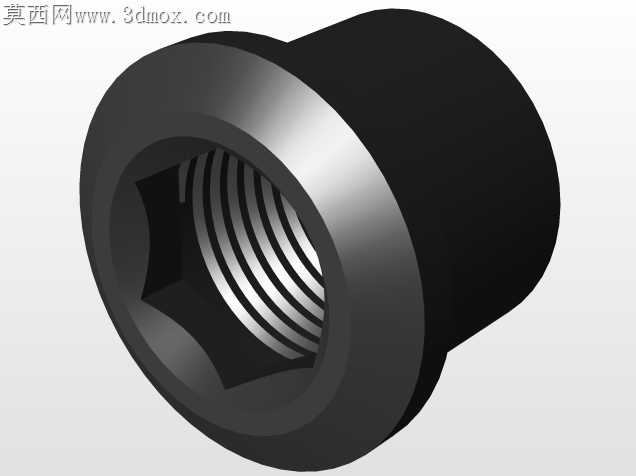

砾石路况下曲柄组受侧向冲击、交变踩踏载荷的工况远比铺装路面复杂，传统双盘曲柄的盘片连接位在连续颠簸中易出现应力集中，盘钉松动甚至盘片形变的故障在长距离越野骑行中屡见不鲜。这款单盘曲柄的盘片安装位采用了一体化凸台结构，取消了多余的盘钉避让沉孔，让盘片与曲柄爪的贴合面从分散的点接触变为连续的环形面接触，踩踏力矩传递时不会在单个盘钉孔位置形成应力峰值，哪怕碾过坑洼时瞬时踩踏扭矩超过额定值30%，应力也会顺着盘爪的放射状筋条均匀分散到曲柄臂主体，不会出现局部开裂的问题。曲柄臂的非驱动侧做了内凹的变截面处理，不是单纯为了视觉上的轻量化，而是避开砾石车宽胎在大角度转向、避震前叉压缩时的蹭碰空间，很多市售曲柄装在宽胎砾石车上会出现曲柄打胎的问题，这个内凹弧度刚好匹配46C外胎在最大转向角下的轮廓，不需要额外加装垫片调整链线。盘片的齿形做了正负齿交替的修型，每个齿的侧向引导角都经过细微打磨，链条在剧烈颠簸时不会从齿尖滑脱，齿根位置预留了排泥槽，沾带的泥沙会随着盘片转动从槽位甩出，不会卡进链节缝隙加剧磨损。曲柄轴心与臂的连接位采用了过盈配合加横向销钉的双重固定，压装时的公差带控制在0.02mm以内，既不会因为过盈量太大导致装配时曲柄臂涨裂，也不会因为间隙过大出现踩踏旷量，销钉孔的位置特意避开了轴心的应力集中区，不会因为打孔削弱轴心的抗扭强度。脚踏安装位的螺纹孔做了钢丝螺套预埋，铝合金材质的曲柄臂如果直接攻丝，多次拆装脚踏很容易滑牙，预埋的不锈钢螺套能把螺纹的抗剪切强度提升三倍以上，哪怕越野时脚踏受到侧向撞击，螺纹也不会崩裂。曲柄表面的哑光涂层不是普通的喷漆，是做了硬质阳极氧化后再覆的耐磨层，飞石击打不会轻易掉漆，长时间接触泥水也不会出现腐蚀斑点，盘片的镂空孔位边缘都做了0.5mm的倒角处理，不会因为锐边割伤骑行裤，也能减少应力集中导致的盘片疲劳形变。
