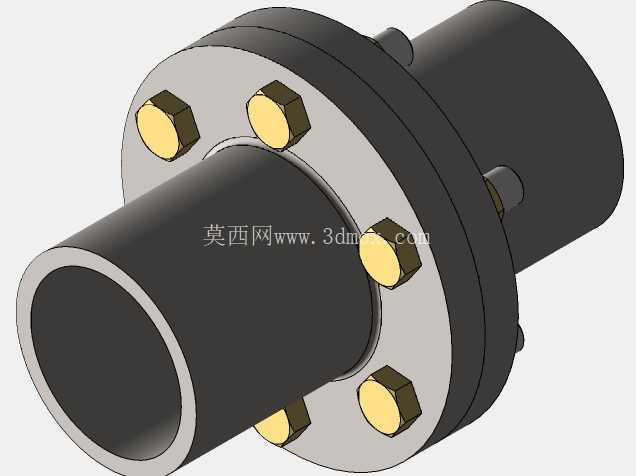

带六角螺栓组的刚性凸缘法兰联轴器

在常规工业传动场景里，这类凸缘结构的刚性联轴器，主要用在两轴对中精度要求较高、载荷平稳无剧烈冲击的传动链路中，比如中小型输送线的驱动端连接、普通机床主轴进给轴的动力衔接、水泵与驱动电机的输出端对接，都能见到这类结构的身影。它的核心作用是将两根独立轴的轴端刚性锁合，让主动轴的扭矩无间隙传递到从动端，相比弹性联轴器，它没有缓冲吸能的挠性元件，传动精度更高，不存在回转背隙，适合对传动同步性有要求的工况。

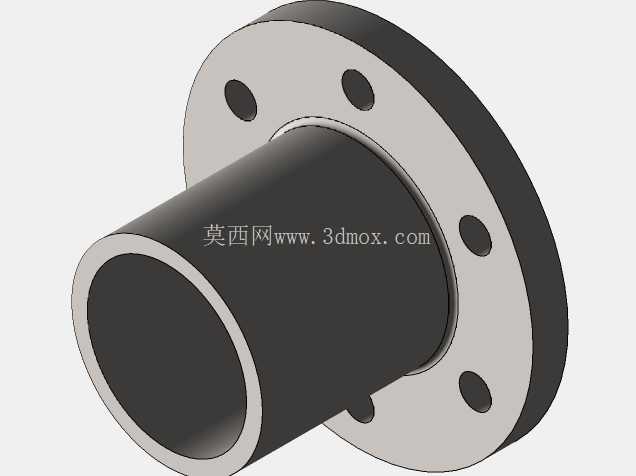

从结构设计逻辑来看，这套联轴器采用两个对称的带毂凸缘盘作为核心基体，每个凸缘盘的毂部做了适配标准轴径的通孔，孔壁可根据装配需求设计键槽，通过平键实现盘体与轴的周向固定，毂部端面与轴肩贴合完成轴向定位。两个凸缘盘的对接端面加工有精准的止口配合结构，也就是一个盘的端面做凸台，另一个对应位置做凹坑，装配时止口嵌合就能自动保证两轴的同轴度，不需要反复打表调整对中，能大幅降低现场装配的调试难度。

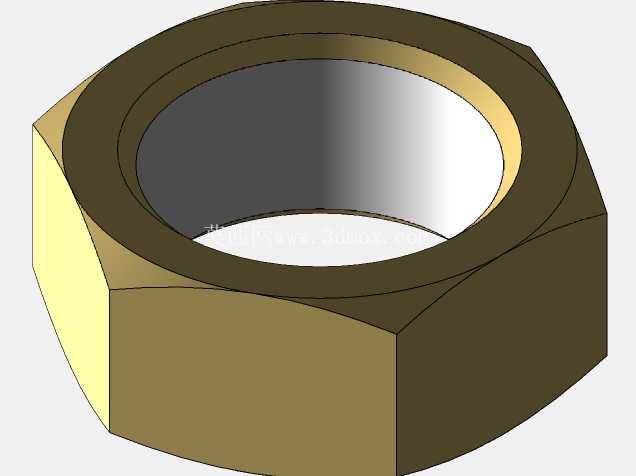

连接固定采用沿法兰盘圆周均布的六角头螺栓组，螺栓穿入两个法兰盘的光孔后，通过六角螺母锁紧，螺栓的预紧力让两个法兰盘的接合面产生足够的正压力，依靠接合面的摩擦力和螺栓的抗剪能力共同传递扭矩。这里的螺栓排布特意做了等角度均布设计，避免运转时出现动不平衡，螺栓数量根据额定传递扭矩的大小匹配，常规中小扭矩场景下6颗螺栓即可满足需求，大扭矩工况可增加螺栓数量或加大螺栓规格。

从安装边界尺寸来看，这类联轴器的径向最大尺寸由法兰盘的外径决定，设计时需要预留足够的径向安装空间，避免法兰盘旋转时与周边的机架、护罩发生干涉；轴向尺寸则是两个毂部长度加上法兰盘贴合后的总厚度，选型时需要核对两轴轴端的伸出长度，保证毂部的锁紧螺钉或者轴端挡圈有足够的安装空间。装配时需要先将两个凸缘盘分别热装或者压装到对应的轴端，锁紧轴上的紧固件后，再对齐止口，穿入螺栓按对角顺序分次拧紧螺母，避免法兰盘出现偏斜导致运转时产生附加径向载荷，拉伤轴或者轴承。

实际使用中，这类刚性法兰联轴器不适合用在两轴存在较大径向偏移、角向偏移的场景，也不能承受较大的轴向窜动，如果现场安装对中精度无法保证，强行使用会导致螺栓受剪断裂、轴的疲劳损坏、轴承过早磨损等问题。但在对中条件好、载荷平稳的工况下，它的结构简单、维护方便、传动效率高、成本低廉，相比其他复杂结构的联轴器，故障点更少，只要定期检查螺栓的预紧力是否松动，就能实现长期稳定运行。建模过程中，需要重点保证止口配合的尺寸公差、螺栓孔的位置度公差，避免出现装配干涉，同时要做动平衡校验的预留设计，对于高转速应用场景，还需要在法兰盘端面设计去重槽，调整整体的质心位置，降低运转时的振动。
