双轴CNC机床用柔性划线器夹紧刀架结构

在中小型CNC加工车间的日常工件找正、工序间划线校验环节，经常会遇到需要在已装夹工件表面快速划出加工基准线、位置校验线的需求，传统操作多是操作人员手持划线工具靠在机床导轨或主轴旁手动比划，不仅划线精度受人为操作影响波动大，还存在工具磕碰工件、操作安全隐患等问题，这款适配2轴CNC机床的柔性夹紧刀架，正是针对这类现场实际痛点开发的专用装夹结构。

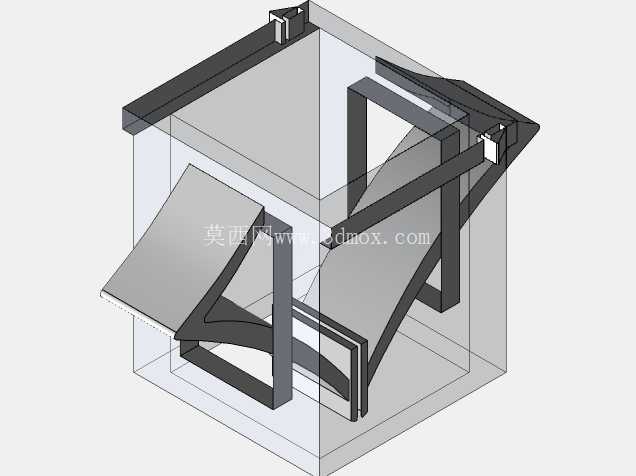

从结构设计逻辑来看，这款刀架没有采用传统刀架常见的多工位螺栓硬锁紧结构，而是选择了一体式柔性条作为核心夹紧受力部件，这种设计的核心考量是适配不同直径规格的划线工具——不管是常规规格的工业划线钢笔，还是不同笔芯直径的划线铅笔，都可以通过柔性条的弹性形变实现自适应包覆夹紧，不需要针对不同划线工具更换对应的夹套，也不需要反复调整锁紧螺栓的行程，操作人员只需要将划线工具插入对应装夹位，依靠柔性条的预紧力就能实现足够的夹持力，完全可以承受机床快速移动、划线过程中产生的侧向力，不会出现划线工具松动偏移的问题。

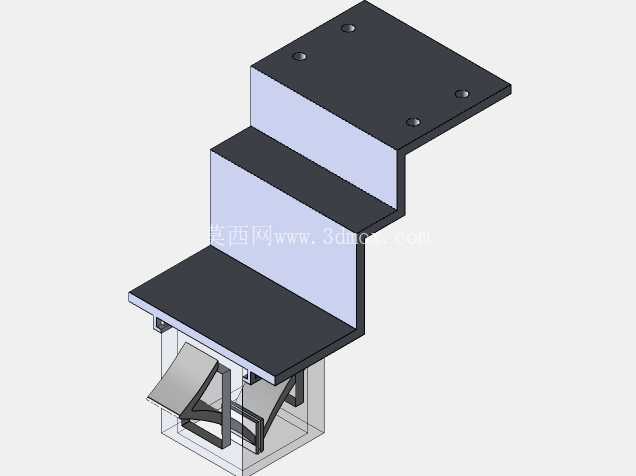

整个刀架的主体框架采用封闭式箱型结构设计，这种结构的优势在于可以在有限的安装空间内获得足够的结构刚性，避免刀架安装到机床刀座后，因为主轴移动、划线受力产生结构形变，影响最终的划线精度。框架内部的支撑筋采用斜向交叉布置，而非传统的横竖直筋，一方面可以减少整体结构的重量，降低刀架随刀塔转动时的动负载，另一方面斜向筋可以更好地分散划线过程中产生的各个方向的切削反力，避免应力集中在框架的转角位置，长期使用也不会出现框架开裂、形变的问题。

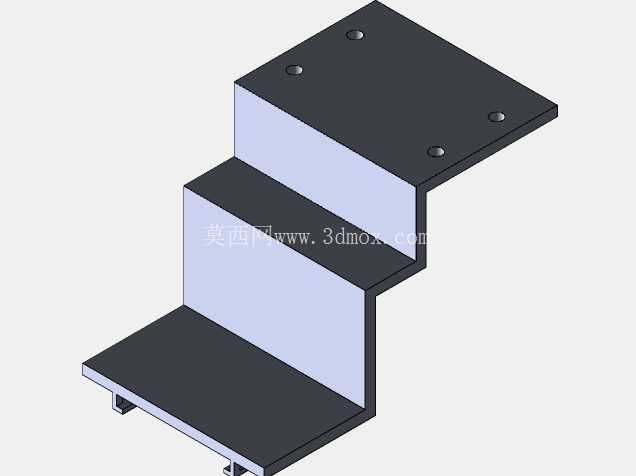

在安装边界的设计上，这款刀架的底部安装面完全匹配常规2轴CNC车床、小型加工中心的标准刀座安装尺寸，不需要额外制作过渡转接板，安装时只需要将刀架底面贴合刀座安装面，拧紧标准压块螺栓即可完成固定，安装后刀架的整体外轮廓不会超出机床刀塔的最大回转半径，刀塔转动换位时不会和机床护罩、工件卡盘产生干涉。刀架的装夹孔中心高度和标准车刀的刀尖高度保持一致，安装后不需要额外调整刀补，就可以直接调用机床的坐标系统进行划线作业，大幅减少安装调试的辅助时间。

从实际使用场景来看，这款刀架除了可以装夹划线工具完成工件基准划线作业外，还可以根据现场需求装夹细小的标记冲、小型倒角工具，完成工件表面的点冲标记、微小棱边倒角等辅助工序，不需要为了这类简单工序反复更换刀具、重新对刀，能有效缩短单件加工的辅助时间。柔性夹紧结构的另一个优势是具备一定的过载保护能力，当划线过程中出现进给量过大、意外碰撞的情况时，柔性条会产生微量形变让划线工具产生小幅退让，避免硬质的划线工具崩断、或者划伤已加工的工件表面，相比硬锁紧的刀夹结构，能有效降低操作失误带来的刀具损耗和工件报废风险。

在细节结构处理上，刀架的装夹位入口做了小角度的导向倒角，操作人员在机床旁更换划线工具时，不需要完全目视对准装夹孔，顺着倒角就可以快速将工具插入装夹位，适合加工车间光线不佳、操作空间有限的实际环境。框架的所有外露棱边都做了R2的圆角处理，避免安装调整过程中锋利的边角划伤操作人员，也不会刮擦到机床的防护线缆、冷却水管等附属部件。整个结构没有采用复杂的运动部件、易损零件，日常使用只需要定期清理装夹位内的切屑、切削液残留即可，不需要额外的润滑维护，长期使用的稳定性非常好，非常适合批量加工场景下长时间连续使用。
