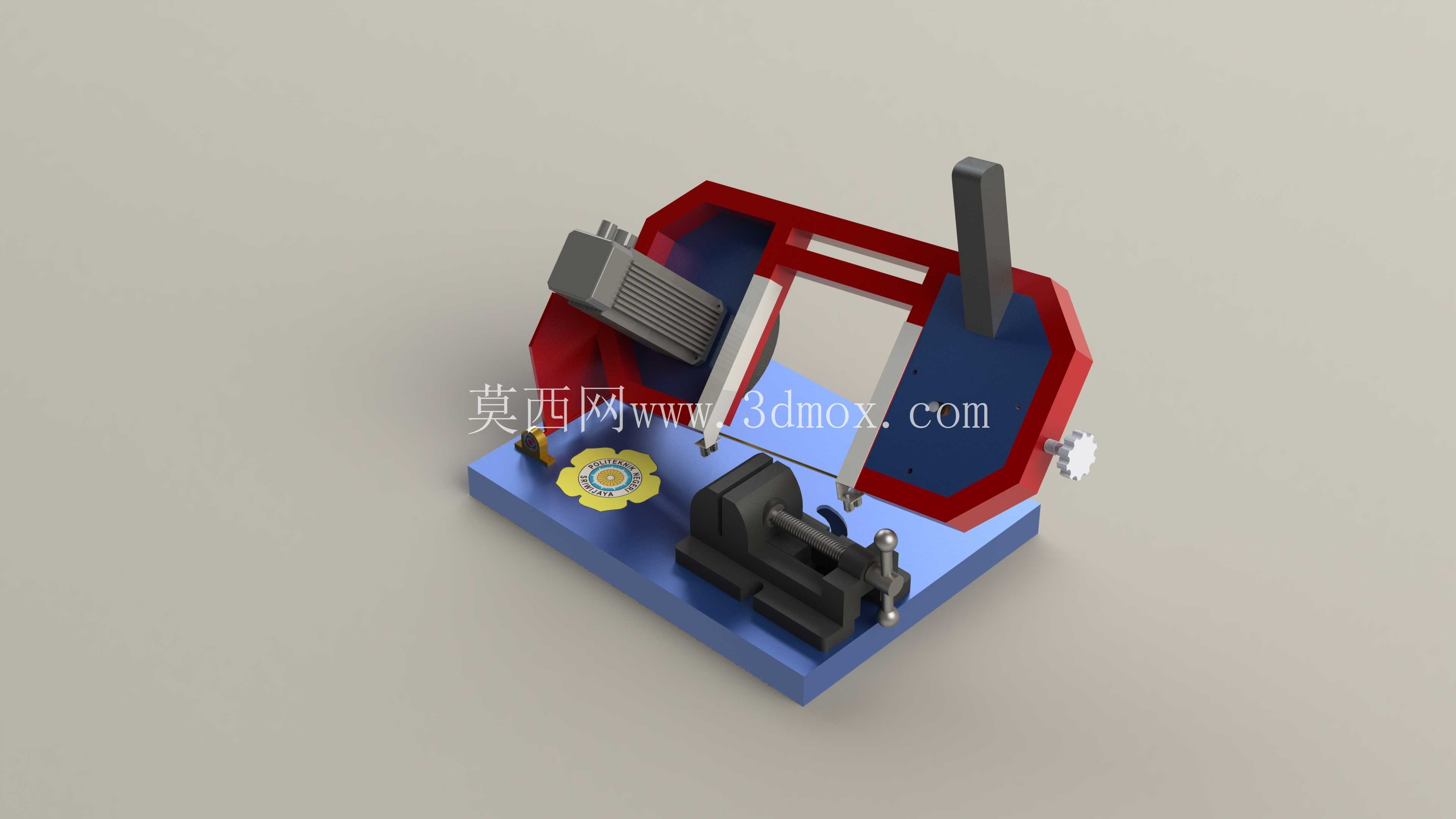

德赛摇臂锯床结构设计三维模型

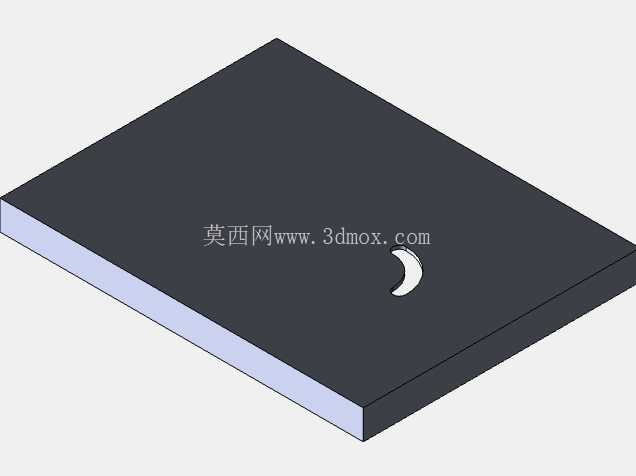

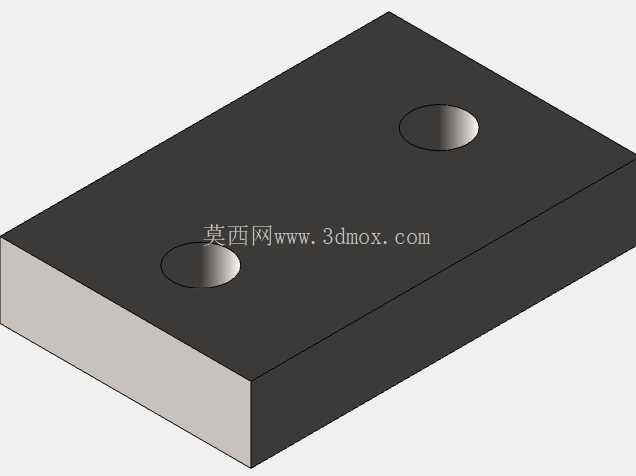

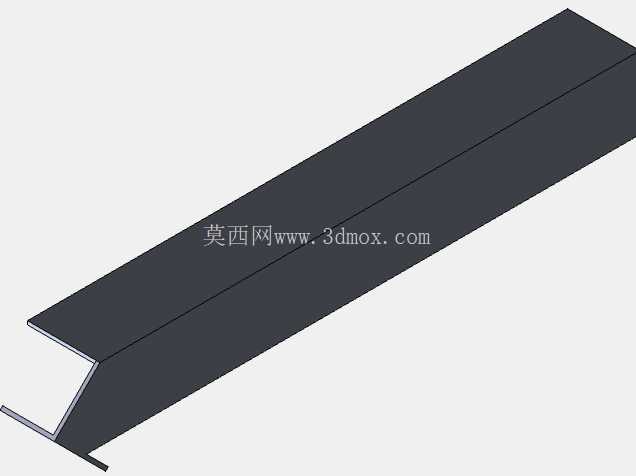

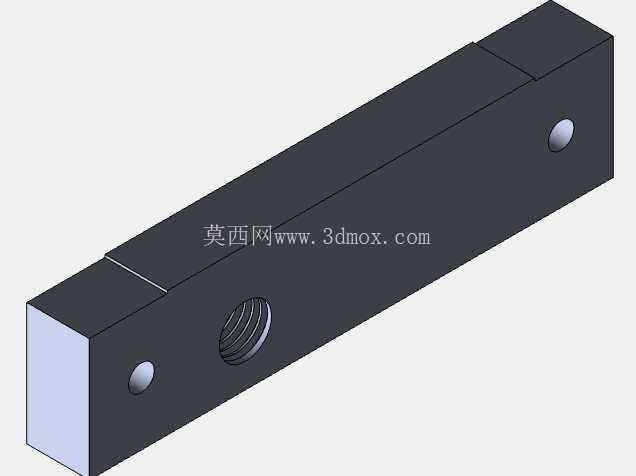

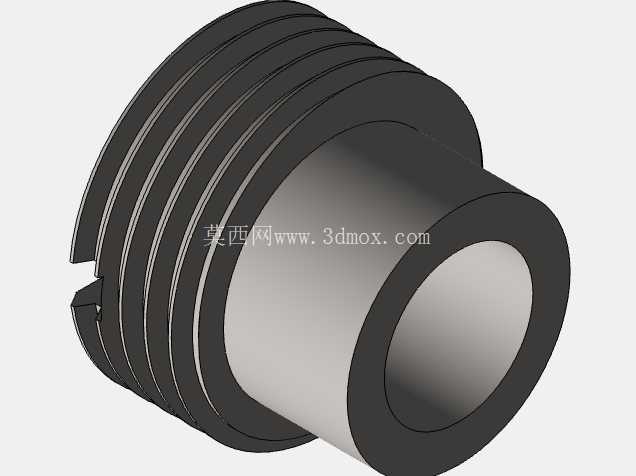

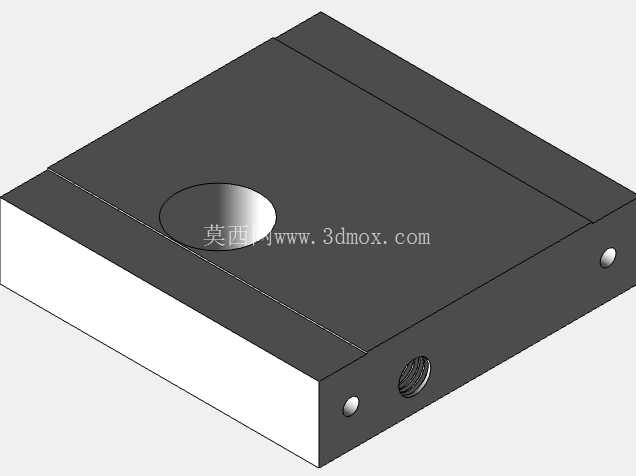

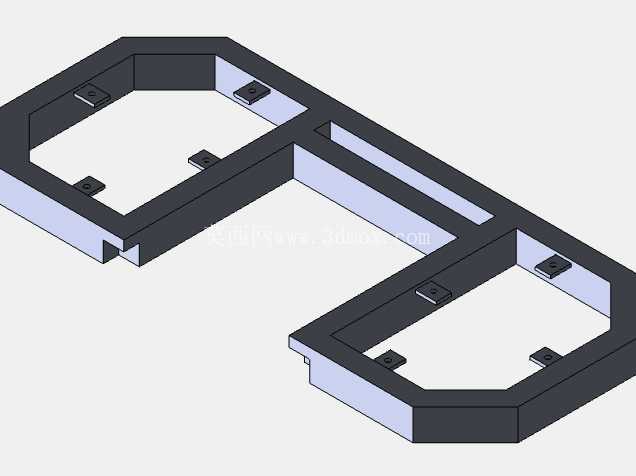

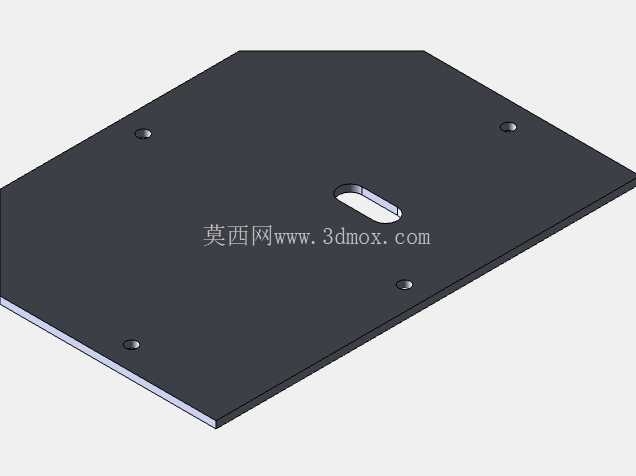

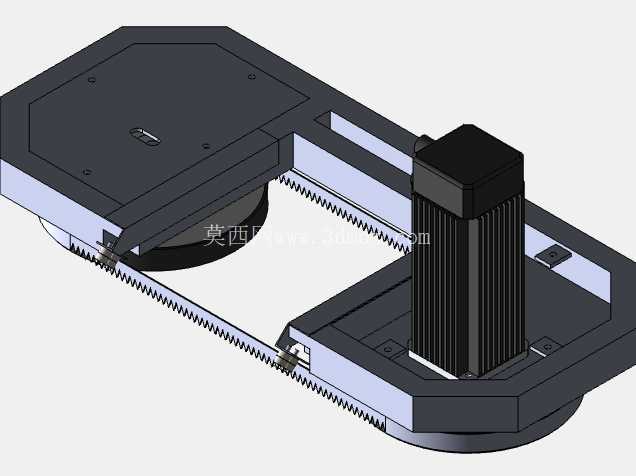

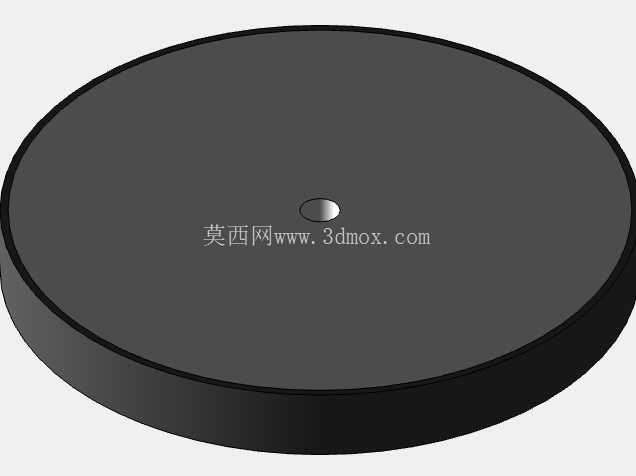

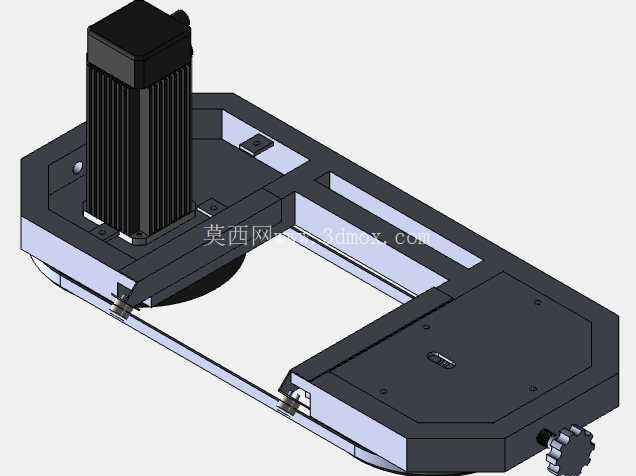

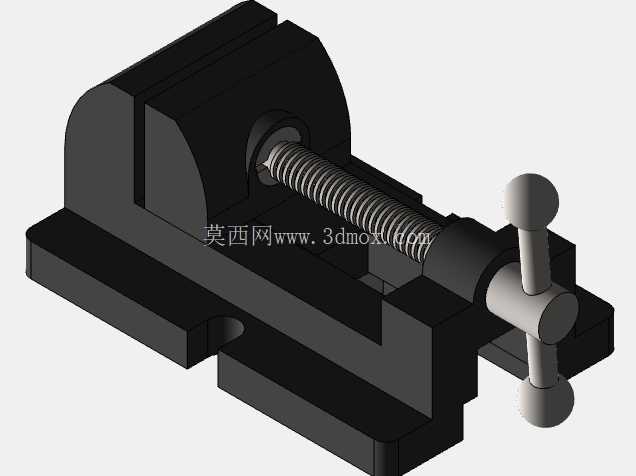

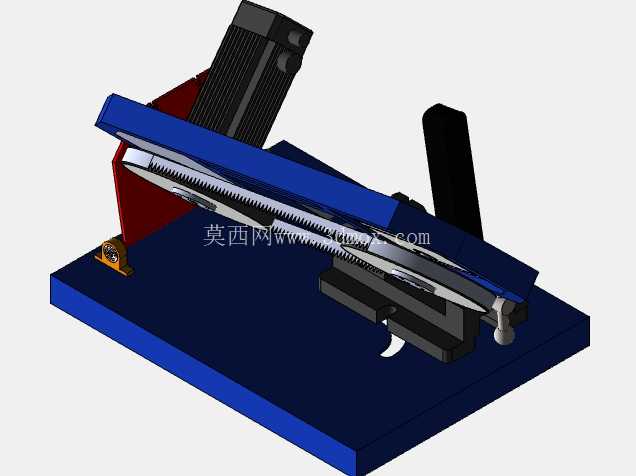

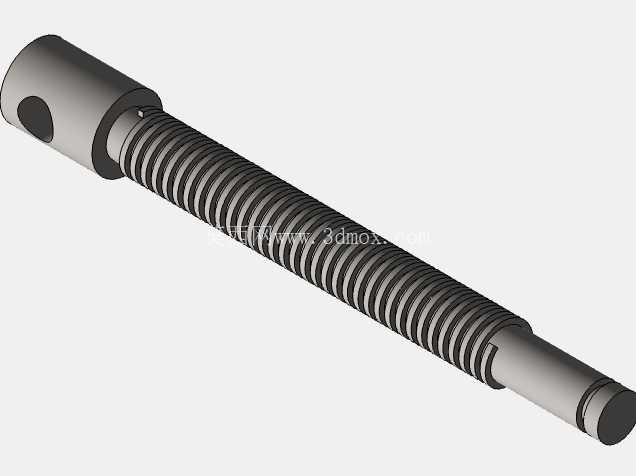

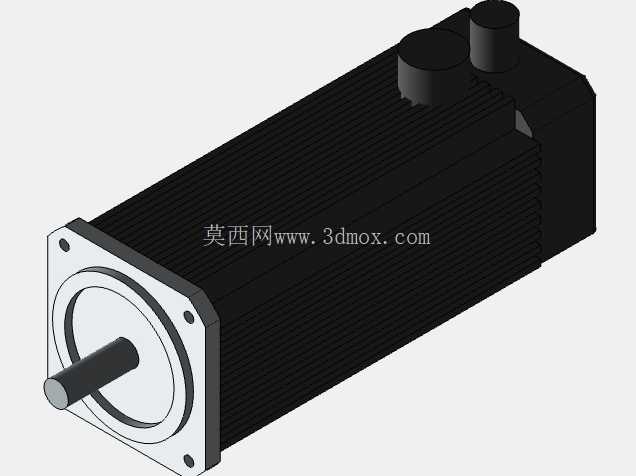

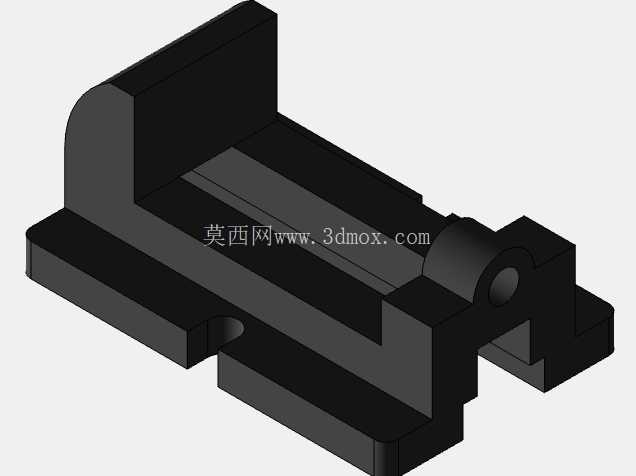

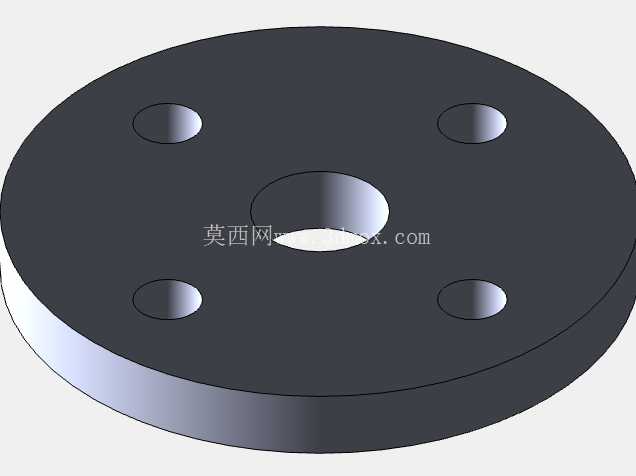

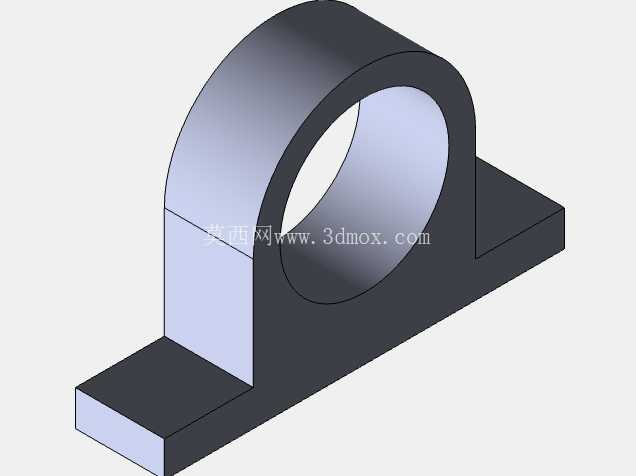

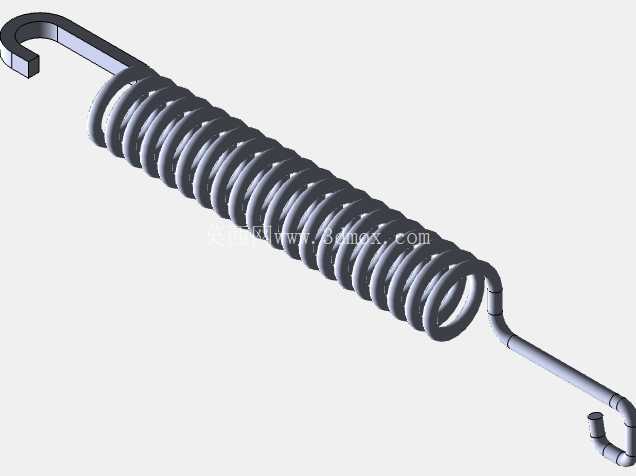

这款摇臂锯床的三维结构完整还原了小型金属锯切设备的核心功能布局，在五金加工、小型机修车间、模具钢料初加工场景中，这类设备承担着棒料、型材、小型结构件的定长切断工序，相比大型带锯床占地更小，操作灵活度更高，适配多品种小批量的锯切作业需求。从结构布局来看，设备采用底座一体式铸造平台作为承载基础，平台上集成了工件夹持虎钳结构，虎钳配备可调节丝杠锁紧机构，能够适配不同截面尺寸的型材装夹，装夹行程覆盖常见的圆钢、方管、角铁等常规五金下料规格，夹持面做了防滑齿形设计，避免锯切过程中工件窜动导致锯带崩断或者切面倾斜。摇臂铰接结构设置在底座后侧的立柱位置，摇臂可绕铰接轴完成一定角度的俯仰摆动，以此实现锯切进给动作，摇臂内部集成了锯带的张紧机构与导向轮组，两个导向轮分别布置在摇臂的上下两端，带动环形锯带完成循环切削运动，其中上端导向轮附带张紧调节结构，可通过侧边的调节旋钮调整锯带张紧度，补偿锯带长时间工作后的拉伸形变，保证锯切过程中锯带运行稳定不跑偏。驱动单元布置在摇臂的侧端位置，电机输出端通过减速结构连接主动轮，为锯带循环提供动力，驱动模块的安装位置做了重心平衡设计，避免摇臂俯仰过程中出现偏重卡滞的问题。设备的操作手柄设置在摇臂前端位置，操作人员可握持手柄控制摇臂的下压力度与进给速度，适配不同材质工件的锯切参数需求，比如锯切低碳钢型材时可适当加大进给速度，锯切硬质合金或者薄壁管材时则减小进给量，避免打齿。从安装边界来看，这款设备的底座尺寸适配小型车间的工位布置，不需要额外做地基固定，直接放置在平整的车间地面或者工作台面上即可投入使用，底座上预留的安装孔位可根据需求加装减震垫，降低锯切过程中的振动传递。锯切区域的防护结构做了半包围设计，既能够观察锯切状态，也可以阻挡锯切过程中产生的铁屑飞溅，避免切屑伤人。在设计思路上，这款设备优先考虑了小型加工场景的实用性，没有冗余的复杂功能，所有结构都围绕锯切作业的核心需求展开：夹持机构保证工件固定可靠，摇臂进给结构保证操作灵活，锯带传动与张紧结构保证切削过程稳定，整体结构的易损件都做了快拆设计，比如锯带更换不需要复杂的专用工具，松开张紧机构即可完成锯带拆装，日常维护的门槛较低。在实际生产场景中，这类摇臂锯床常布置在机加工车间的下料工位，完成原材料的初步切断后再转序到车床、铣床等设备做精加工，也有部分小型维修作坊用这类设备切割废旧金属构件、改装小型五金零件，相比砂轮切割机，锯带切削的切口更平整，材料损耗更小，切割过程中的噪音与粉尘污染也更低，适合长期固定工位的下料作业。模型完整还原了设备的所有运动副结构，包括摇臂的铰接转动副、虎钳的丝杠移动副、张紧机构的调节结构，在做结构验证或者设备改造时，可以直接基于模型做运动仿真，验证进给行程、夹持范围、锯带运行轨迹是否存在干涉，比如调整摇臂俯仰角度时，观察锯带防护罩是否会和底座或者夹持工件发生碰撞，验证导向轮组的位置是否能保证锯带在整个进给行程中都保持垂直于工件装夹面，避免出现切面斜度超差的问题。设备的外形尺寸控制在小型工位设备的合理范围内，操作高度适配站立作业的人机工程要求，操作人员不需要过度弯腰或者抬手即可完成装夹、进给、卸料的全流程操作，长时间作业的疲劳度更低。底座上预留的排屑槽结构可以引导锯切产生的铁屑汇集到指定位置，方便日常清理，避免铁屑堆积在运动副缝隙中造成机构卡滞或者磨损加剧。
