全自动柠檬饮品灌装生产线设备结构

这套设备主要面向饮品加工车间的瓶装柠檬类饮品灌装工位，适配中小型食品加工厂的连续化生产需求，可对接前端洗瓶、后端旋盖贴标工序组成完整产线，也可单独作为灌装单元嵌入现有老旧生产线做产能升级。设备整体采用落地式安装结构，底部配置可调脚轮与支撑脚，既满足车间内短距离移位调整的需求，也可在固定工位锁紧支撑脚保证运行稳定性，整机安装边界控制在长2.2米、宽1.1米、高1.9米范围内，对车间层高要求低，常规标准厂房即可布置，无需额外做地基改造。

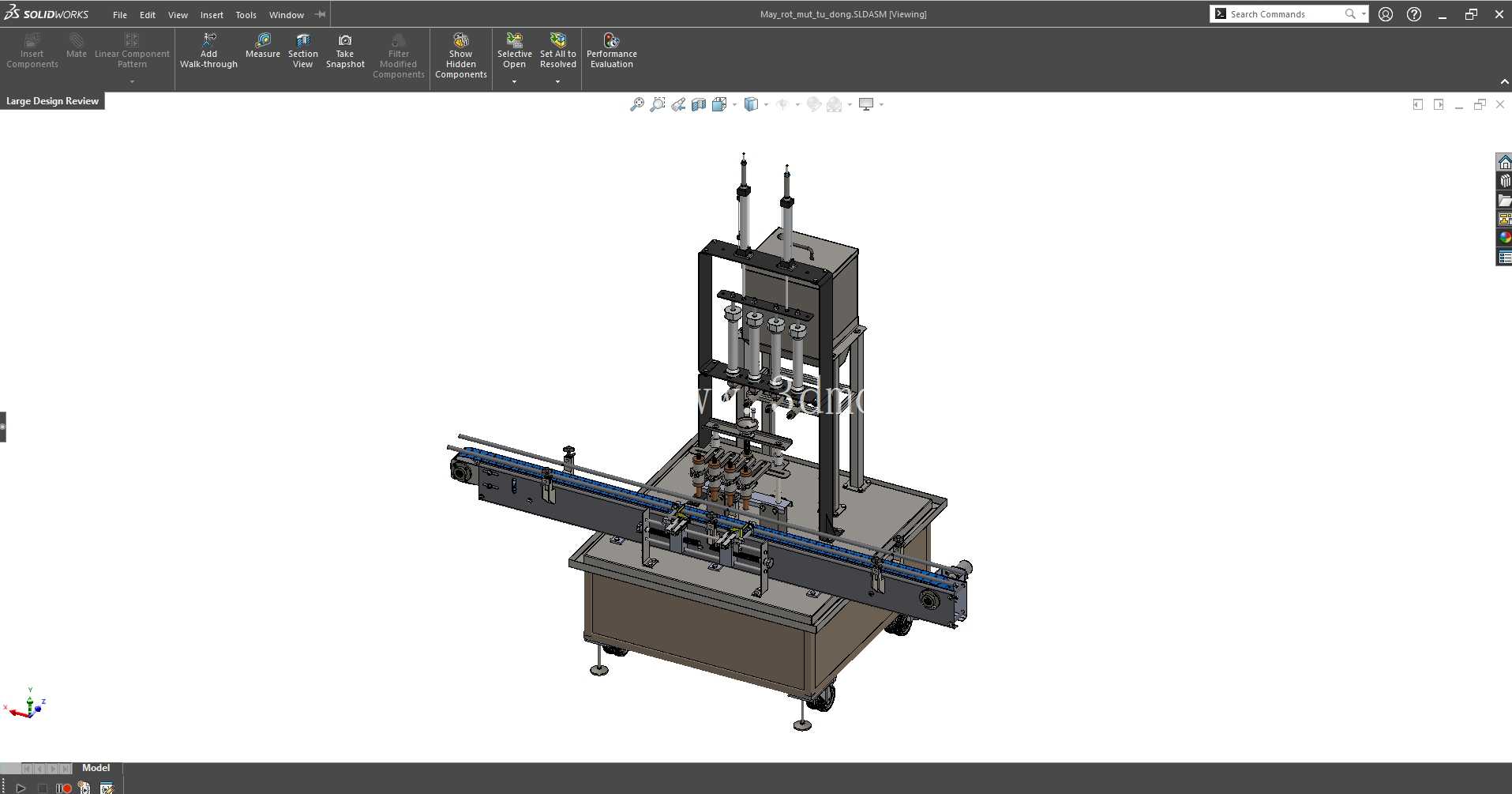

从功能布局来看，设备分为进料输送、多工位灌装、机架支撑、驱动控制四个核心模块，进料输送采用窄型链板线结构，链板宽度适配50-120mm直径的标准PET瓶、玻璃瓶，线体两侧配置可调式导向栏板，可根据瓶型尺寸快速调整栏板间距，换型时无需更换输送链板，仅需松动栏板固定旋钮即可完成宽度调节，适配多规格瓶型的柔性生产需求。输送线的进瓶端配置分瓶螺杆结构，可将连续输送的瓶体按固定间距分隔，保证每个瓶体精准停留在灌装头正下方，避免出现灌装对位偏差导致的料液洒漏问题。

灌装单元采用四头同步灌装结构，灌装头升降采用气缸驱动结构，可根据瓶高调整升降行程，行程调节范围覆盖120-350mm瓶高，适配常规200ml-1500ml容量的瓶装产品。灌装阀采用防滴漏设计，阀嘴内置弹簧复位结构，灌装完成后阀口快速闭合，避免料液滴落在瓶身或输送线上，减少后续清洁工作量。灌装量通过调节气缸行程与进料管路流量实现，单头灌装速度可根据料液粘稠度调整，针对柠檬饮品这类低粘度液体，单头每小时可完成1200瓶的灌装作业，四头同步运行时整线产能可达每小时4500-4800瓶，满足中小型加工厂的日常产能需求。

机架部分采用304不锈钢方管焊接成型，所有与料液接触的部位均采用食品级不锈钢材质，符合食品加工设备的卫生要求，机架表面做拉丝处理，不易积垢，日常清洁时可直接用高压水枪冲洗接触区域。设备的电控箱集成在机架侧部，所有气动管路、线缆均沿机架内侧的线槽布置，外观整洁无外露管线，避免生产过程中管线被瓶体剐蹭或积尘污染。灌装头的驱动气缸、输送线的驱动电机均采用快装结构固定，后期维护时可快速拆卸更换，减少停机维护时间。

设计过程中重点考虑了产线的兼容性与操作便捷性，设备的进瓶、出瓶端均预留了标准输送线对接接口，法兰尺寸匹配行业通用的输送线连接标准，无需额外做转接件即可对接前后端设备。操作面板设置在机架正面的人体工程学高度位置，操作人员站在设备正面即可完成所有参数调整、启停操作，无需绕到设备侧部。设备还配置了缺瓶检测传感器，当输送线上无瓶时，对应的灌装头自动停止灌装，避免空打导致的料液浪费，传感器位置可根据瓶型调整，检测灵敏度适配透明、半透明等不同材质的瓶体。

在安装调试层面，设备出厂前已完成整体组装与管路试压，用户现场仅需连接进料管路、气源与电源即可试运行，无需复杂的现场组装工作。底部的可调支撑脚可在地面不平整的车间内调整设备水平度，保证灌装头升降时的垂直度，避免出现偏磨导致的密封件寿命缩短问题。输送线的驱动电机配置调速器，可根据前后端工序的产能匹配调整输送速度，速度调节范围覆盖0-15m/min，可灵活适配不同生产节拍的产线需求。料液进料端配置了稳压管路接口，可保证灌装过程中进料压力稳定，避免因压力波动导致的每瓶灌装量误差，灌装量精度可控制在±1%以内，满足饮品灌装的计量要求。
