汽车冲压线失效保护型自动夹紧工装结构

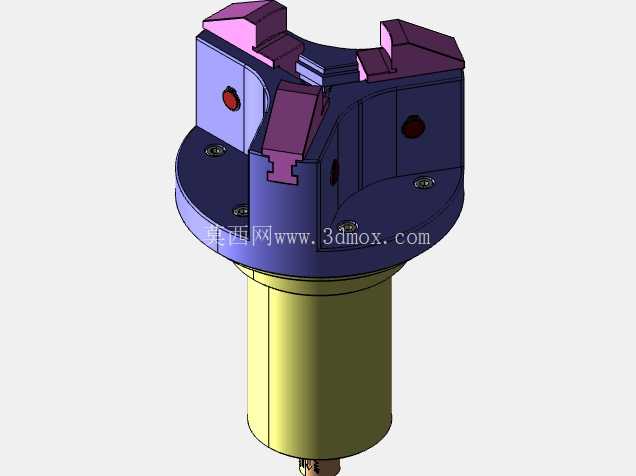

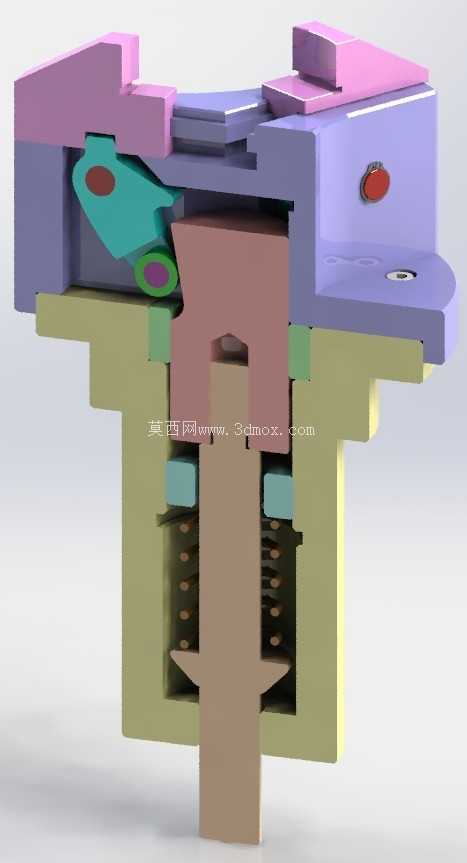

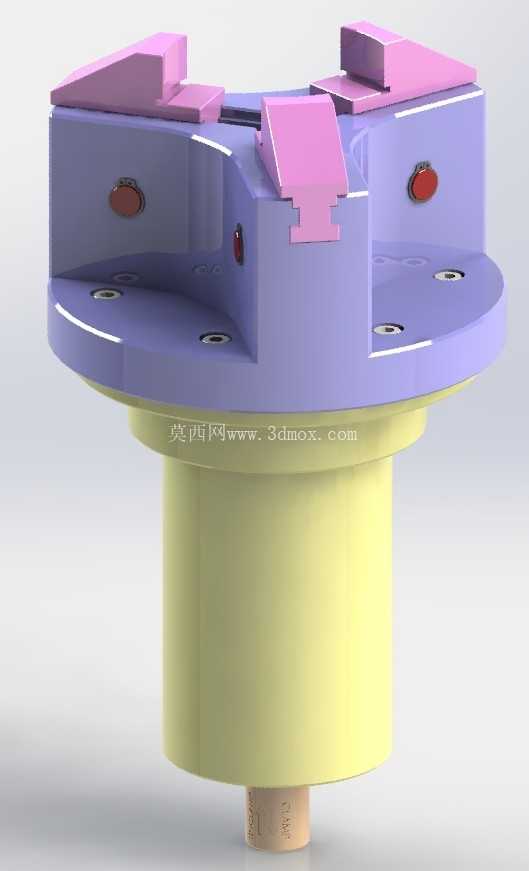

在汽车覆盖件冲压生产的连续作业场景中，自动夹紧装置是衔接上下料工位与冲压主机的核心工装部件，常规气动、液压驱动的夹紧机构一旦遭遇动力源中断，极易出现夹紧力瞬间卸荷的问题，轻则导致待加工板件移位报废，重则引发板件滑落、模具撞损的安全事故，这款自动夹紧结构正是针对该类工况痛点开发的机械保持式夹紧单元。从实际产线适配角度看，该夹紧单元采用法兰式安装基座，基座圆周方向预留4个沉头安装孔，可直接固定在冲压工位的回转工作台或者工装转接板上，下部的圆柱定位段与基座安装孔采用H7/h6小间隙配合，安装时无需额外调整同轴度，能快速完成工位换装，整体安装边界控制在直径220mm、总高180mm的范围内，不会和冲压模具的导柱、送料机械臂产生运动干涉，适配多数160吨-400吨闭式单点压力机的工位空间要求。结构设计上完全摒弃了依赖持续动力维持夹紧力的思路，当外部动力供给正常时，驱动端带动内部肘节连杆机构越过死点位置，推动上部三个周向均布的楔形压块同步径向伸出，压块工作面采用15度小角度楔形面，和待夹紧工件的定位台阶面接触后，能将驱动轴向力转化为径向的夹紧正压力，配合压块表面镶嵌的硬质合金防滑点，即使板件表面存在少量冲压油膜也不会出现打滑偏移。最核心的失效保护逻辑藏在内部的机械锁止结构里，肘节连杆越过死点后，内置的强弹簧会持续对连杆施加保持推力，即使外部气源、液压源完全失压，机械结构也会牢牢锁止在夹紧位置，不会出现压块回缩松脱的问题，不需要额外配置备用电源或者应急蓄能装置，大幅降低了产线的冗余配置成本。日常维护层面，装置侧面预留的两个红色注油点直通内部肘节关节与弹簧腔，可在不停机的状态下完成润滑脂加注，延长内部运动副的使用寿命；压块采用模块化快拆设计，当楔形面出现磨损后，只需松开压块的固定螺钉即可快速更换，不需要整体拆解夹紧单元，把单工位的维护停机时间压缩到10分钟以内。在实际选型适配时，该夹紧单元可根据待夹紧工件的直径范围更换不同厚度的调整挡块，挡块安装在压块的行程末端，当工位上未放置工件时，压块伸出到极限位置会被挡块限位，避免楔形凸轮和弹簧夹头出现空行程过冲导致内部零件碰撞损坏，适配的工件夹紧直径范围覆盖80mm-160mm，既可以用于圆形坯料的定位夹紧，也能通过更换定制压块适配异形冲压件的装夹需求。和常规三爪卡盘相比，这款夹紧结构的夹头行程更大，单块压块的径向行程可达15mm，允许工件存在更大的上料定位误差，降低了对上下料机械手的重复定位精度要求，同时机械锁止的夹紧力不受气源压力波动影响，夹紧力稳定性提升40%以上，在高速连续冲压工况下，每分钟可完成25次以上的夹紧松开循环，完全满足自动化冲压线的节拍要求。结构建模过程中需要重点关注肘节连杆的死点位置公差，连杆铰接点的位置度公差需要控制在0.02mm以内，保证锁止状态下不会因为振动出现松脱；楔形压块的工作面需要做表面淬火处理，硬度达到HRC55-60，避免长期使用出现压痕凹陷；下部的圆柱导向段和基座之间采用防尘密封圈密封，防止冲压车间内的金属碎屑、粉尘进入内部运动腔室，造成机构卡滞。
