高压软管保护螺旋纯机械绕线设备

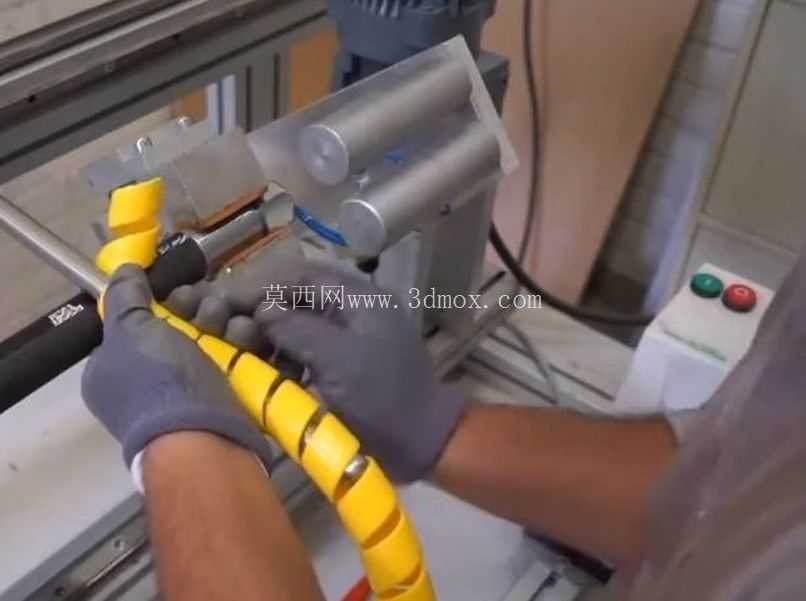

这款绕线设备的核心应用场景，是高压胶管生产末端的防护层加装工序——在液压系统、工程机械管路、汽车制动/燃油高压软管的外层，连续缠绕聚乙烯或尼龙材质的保护螺旋带，避免软管在布设、使用过程中被外物摩擦、磕碰、弯折损伤，延长管路整体使用寿命。和市面上多数依赖伺服电机、PLC控制的绕线设备不同，这套结构全程采用纯机械传动逻辑，没有配置任何电气控制元件，不需要布设供电线路、编写控制程序，对车间安装条件的要求极低，甚至可以直接布置在没有稳定供电的外协加工点、野外管路维修现场使用，适配小批量多规格的软管防护加工需求。

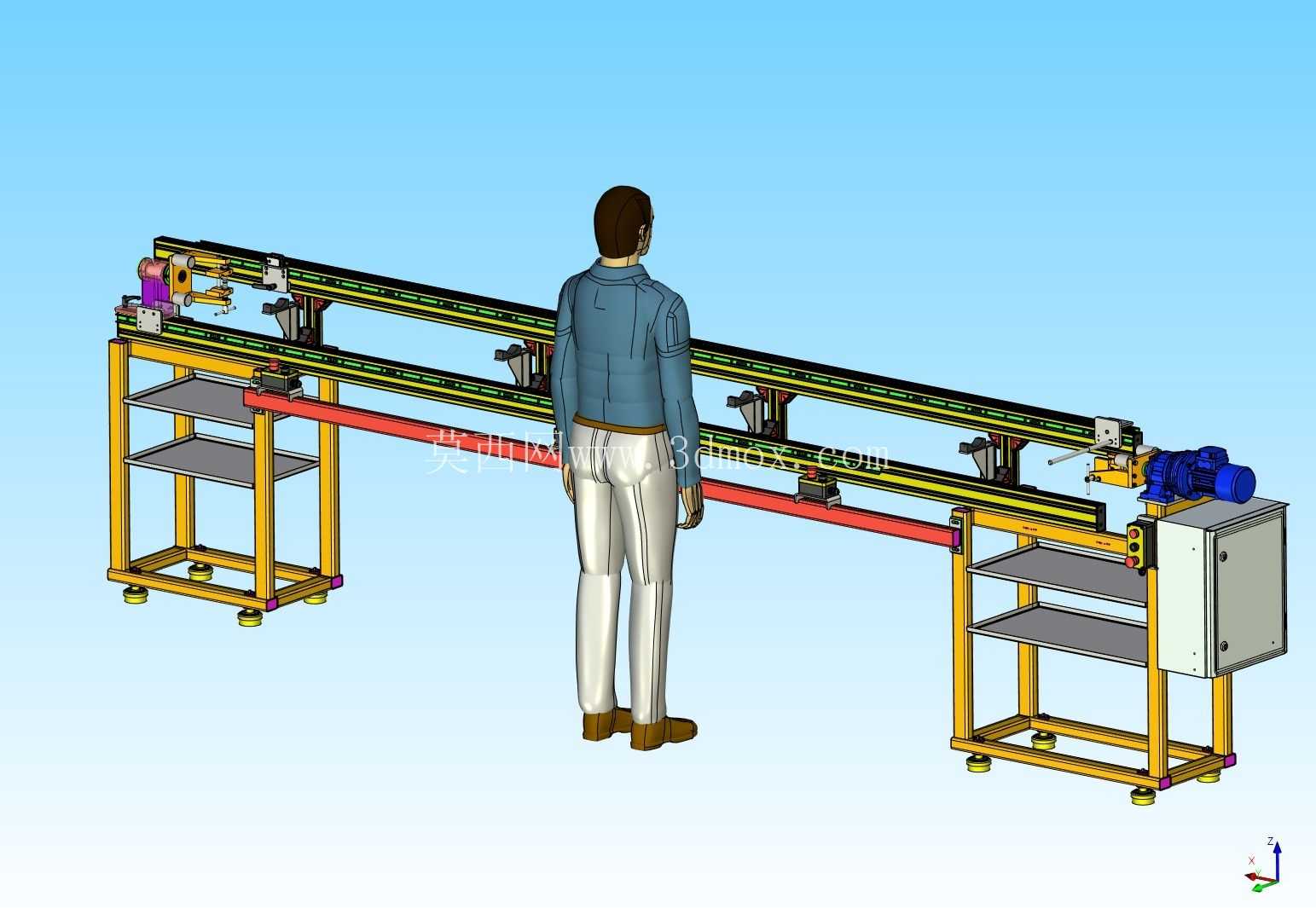

从结构布局来看，设备采用双侧支撑的长机架设计，两侧立式机架采用方管焊接成型，底部配置可调脚杯，可根据车间地面平整度调整机架水平度，避免长行程传动过程中出现卡滞；机架下部设置两层置物搁板，可临时存放待加工的软管、成卷的保护螺旋带、常用拆装工具，减少作业人员往返取件的走动距离。两侧机架之间跨装两根平行的长导轨，一根作为缠绕机头的行走导向轨，另一根作为待加工软管的承托定位轨，导轨长度可适配最长6米的标准高压软管加工，覆盖市面上绝大多数工程机械、商用车高压软管的长度规格，安装时只需要预留比设备总长长1.2米左右的操作空间，满足两端上下料、机头维护的操作距离即可，不需要额外做地基固定，设备整体自重可保证加工过程中的稳定性。

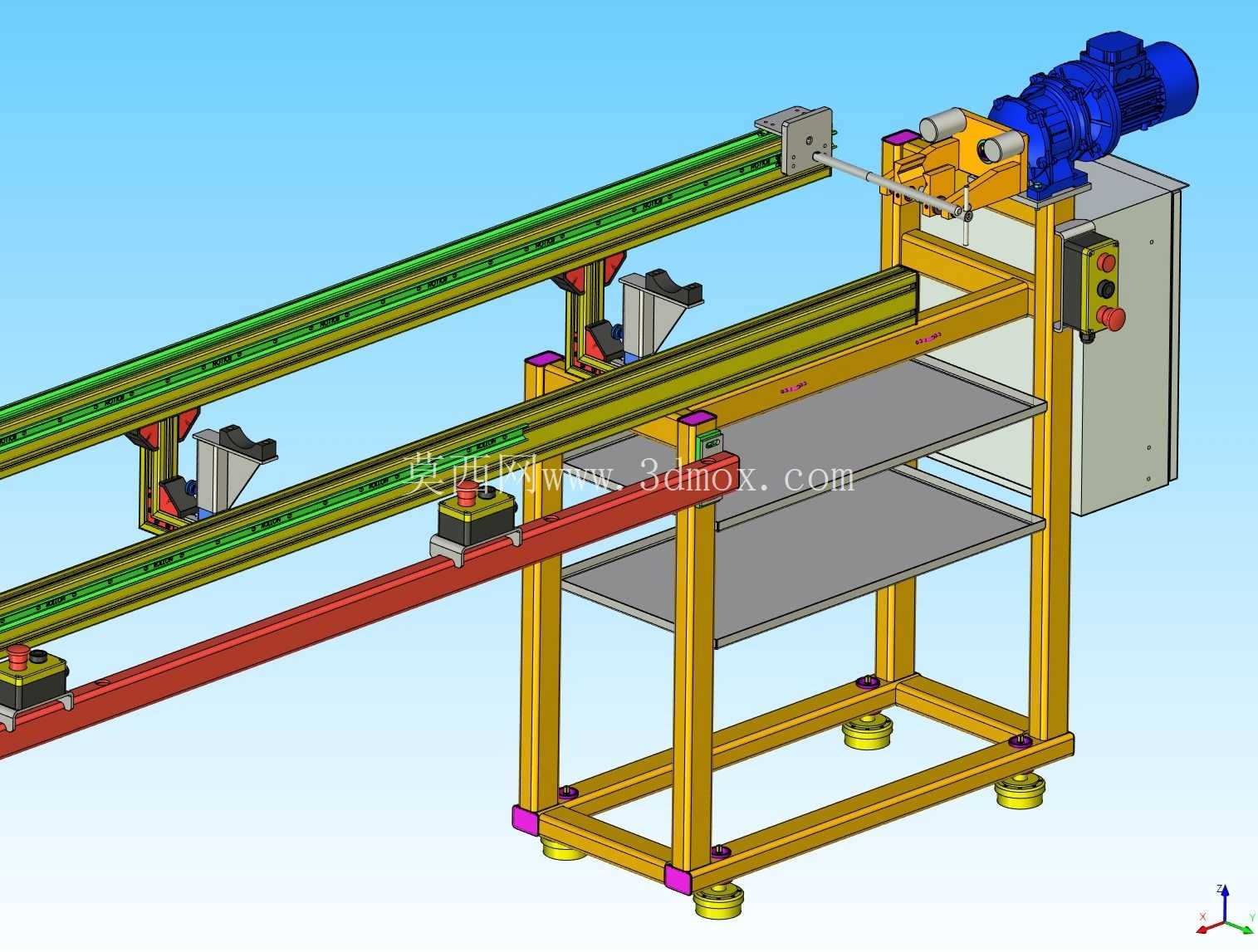

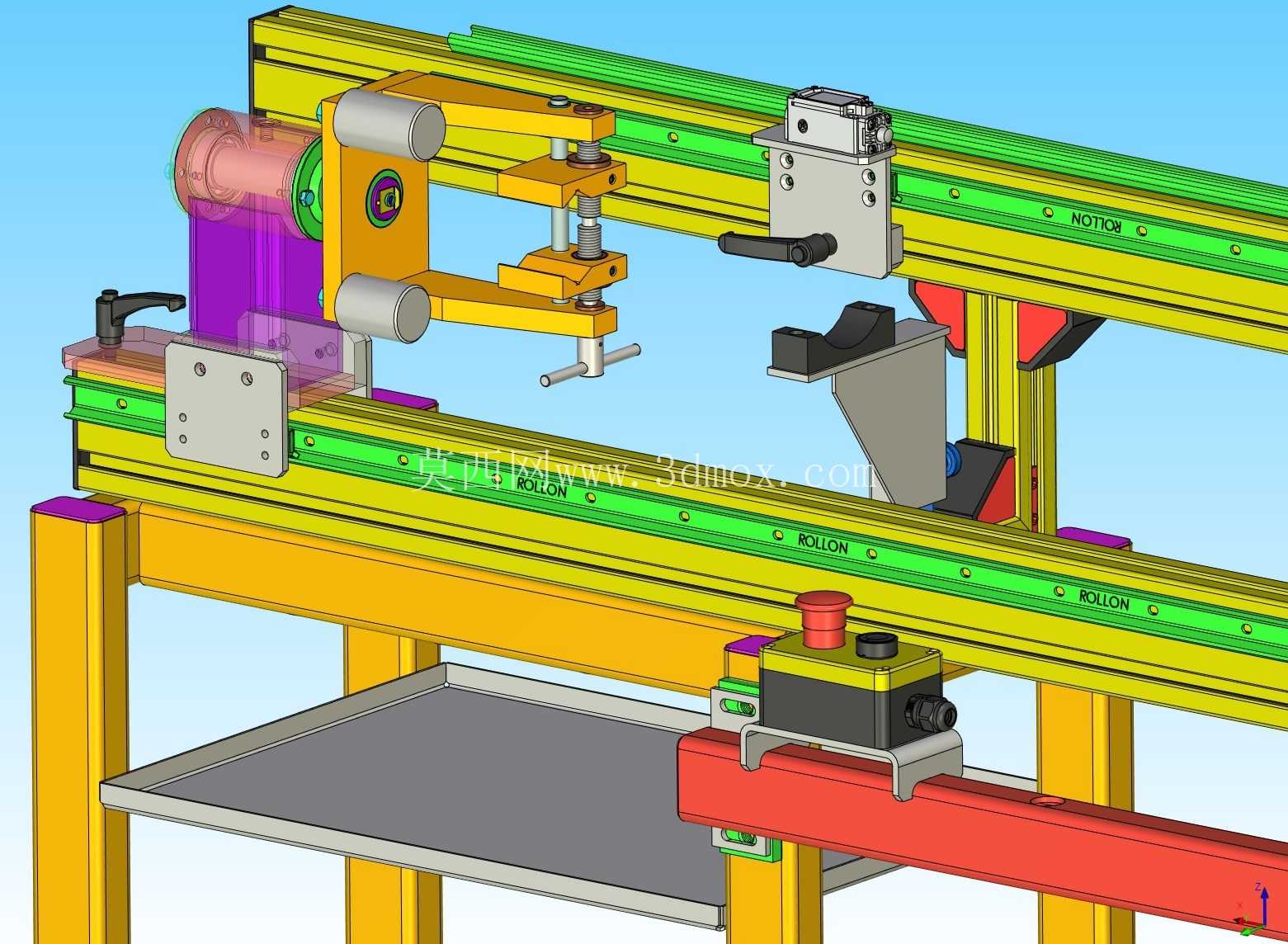

设备的核心功能逻辑完全通过机械结构实现：一端的驱动单元采用手摇式输入结构，通过齿轮组同步带动两个动作，一是驱动软管承托工位的滚轮转动，带动夹持在两端定位头上的高压软管绕自身轴线匀速旋转；二是通过同步带传动，带动缠绕机头沿着长导轨做匀速直线进给，进给速度和软管转速的传动比经过精确匹配，保证保护螺旋带的缠绕螺距均匀一致，不会出现叠带、间隙过大的问题。缠绕机头上设置有张力调节机构，可根据不同材质、厚度的保护螺旋带调整压紧力，避免缠绕过松导致防护层移位，或是缠绕过紧勒伤软管外层橡胶。机头位置还设置有导向挡杆，可在缠绕过程中把螺旋带精准导向软管表面，不需要人工手扶对位，降低作业人员的操作强度。

设计过程中优先考虑了无动力场景下的操作便捷性，所有传动副都采用脂润滑的密封轴承，传动阻力小，单人即可轻松摇动手轮完成整根软管的缠绕加工；两端的软管定位头采用快换式结构，可根据不同管径的软管更换适配的定位套，覆盖内径6mm到51mm的常用高压软管规格，换型时间不超过5分钟，不需要复杂的参数调整。机架的所有焊接位置都做了去应力处理，长导轨安装面经过铣削加工保证直线度，避免机头行走过程中出现卡顿、跳动，影响缠绕质量。设备整体没有易损的电子元件，日常维护只需要定期给传动齿轮、导轨涂抹润滑脂即可，维护成本极低，适合加工批量不大、但对设备可靠性要求高的中小型胶管加工车间、设备维修班组使用。和电动绕线设备相比，这套纯机械结构不会出现电气故障、程序报错等问题，在潮湿、多粉尘的车间环境下也能稳定运行，不会因为电气元件受潮、进尘导致设备停机。另外，设备的整体高度经过人体工程学优化，操作手轮的位置距离地面1.1米，和成年作业人员的站立操作手肘高度匹配，长时间操作也不容易产生疲劳；两侧机架的下部预留了脚踏空间，作业人员可以靠近设备站定，不需要探身操作，进一步降低操作负担。
