铝型材框架手动组装作业工作台结构设计

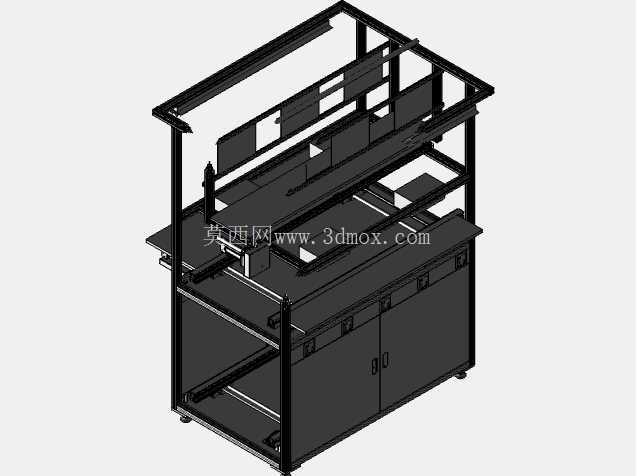

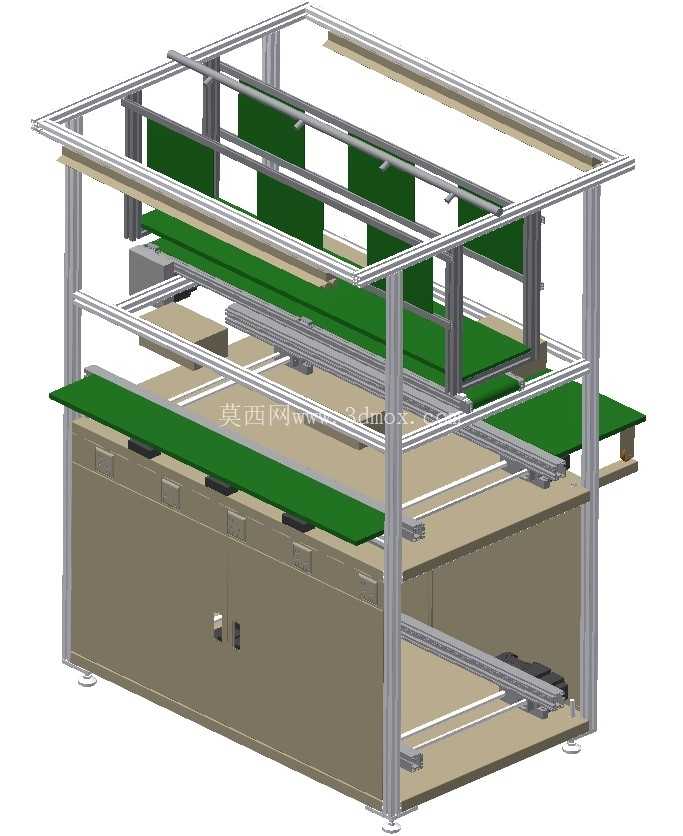

这款手动组装工作台的设计初衷，是面向中小批量多品种的产品组装工序，解决传统固定式工作台无法适配不同工位物料流转、作业高度不匹配操作人员姿态的痛点，在电子元器件组装、小型汽配零部件预装、线束加工等需要人工精细操作的场景中适配性极强。从结构布局来看，整体采用工业铝型材作为主体框架，型材选型兼顾承重与轻量化需求，框架立柱与横梁采用标准角件连接，无需焊接加工，后期调整工位布局、增减功能附件时仅需拆装紧固件即可完成改造，适配产线快速换型的需求。下部柜体采用薄钢板折弯焊接成型，设置双开门储物空间，可存放作业指导书、常用工装夹具、待更换的耗材配件，柜体底部安装可调脚杯，可根据地面平整度调节整体水平，调节行程覆盖常见车间地面的高度差，避免工作台晃动影响组装精度。工作台的作业台面采用高密度耐磨板材铺设，表面做防静电处理，适配电子类产品组装的静电防护要求，台面上方设置双层物料滑道，滑道采用流利条铺设，待组装工件可依靠重力从上层滑道滑至作业人员取料位置，完成组装的工件可放置在下层滑道流转至下一工位，减少作业人员转身取放料的动作幅度，降低长时间作业的疲劳度。框架上部设置绿色挡板，一方面划分工位独立作业区域，避免相邻工位作业干扰，另一方面可在挡板上粘贴作业指导书、物料标识卡，方便作业人员快速查阅工艺要求。设计阶段充分考虑了人体工程学要求，作业台面高度设置在操作人员站立作业时手肘自然下垂的高度范围，避免长时间抬臂或弯腰作业带来的职业损伤，物料滑道的伸出长度经过反复校核，确保作业人员在正常坐姿或站姿作业时，无需过度前倾即可取到滑道上的工件。从安装边界来看，整体框架的长宽尺寸适配标准车间工位的排布间距，可单台独立使用，也可多台拼接组成长条形组装流水线，框架上部预留了照明灯具、防静电插座、工艺看板的安装位，无需额外打孔即可加装配套附件，铝型材的槽道内可嵌入走线槽，将设备电源线、防静电接地线统一收纳，避免线路外露带来的安全隐患。在承重设计上，作业台面可满足常规小型工件组装的承重需求，下部柜体可承载常用工装夹具的存放重量，流利条滑道的单段承重经过校核，可满足整盘物料的放置需求，不会出现滑道变形、工件卡滞的问题。框架的边角位置均加装了防护端盖，避免铝型材切割面的锋利边角划伤作业人员，所有连接紧固件均采用内六角螺栓，外露的螺栓头做沉头处理，避免勾挂作业人员衣物或划伤工件表面。这款工作台没有配置复杂的动力输送结构，完全依靠手动取放物料、重力滑道实现工件流转，结构简单可靠，后期维护成本极低，非常适合产能波动较大、产品换型频繁的组装车间使用，相比全自动化的组装线，前期投入成本更低，工位调整灵活性更强，可根据订单需求快速增减工位数量，适配柔性生产的要求。在实际使用场景中，这类工作台常布置在组装车间的中段工序，前端对接零部件上料工位，后端对接成品检测或包装工位，作业人员在台位上完成零部件的插接、螺丝锁付、线束整理等手动工序，台面上可根据工艺需求加装小型扭力螺丝刀座、零件盒挂条、防静电手环接口等附件，进一步提升作业便利性。
