压铸踏板链式自动去毛刺加工设备

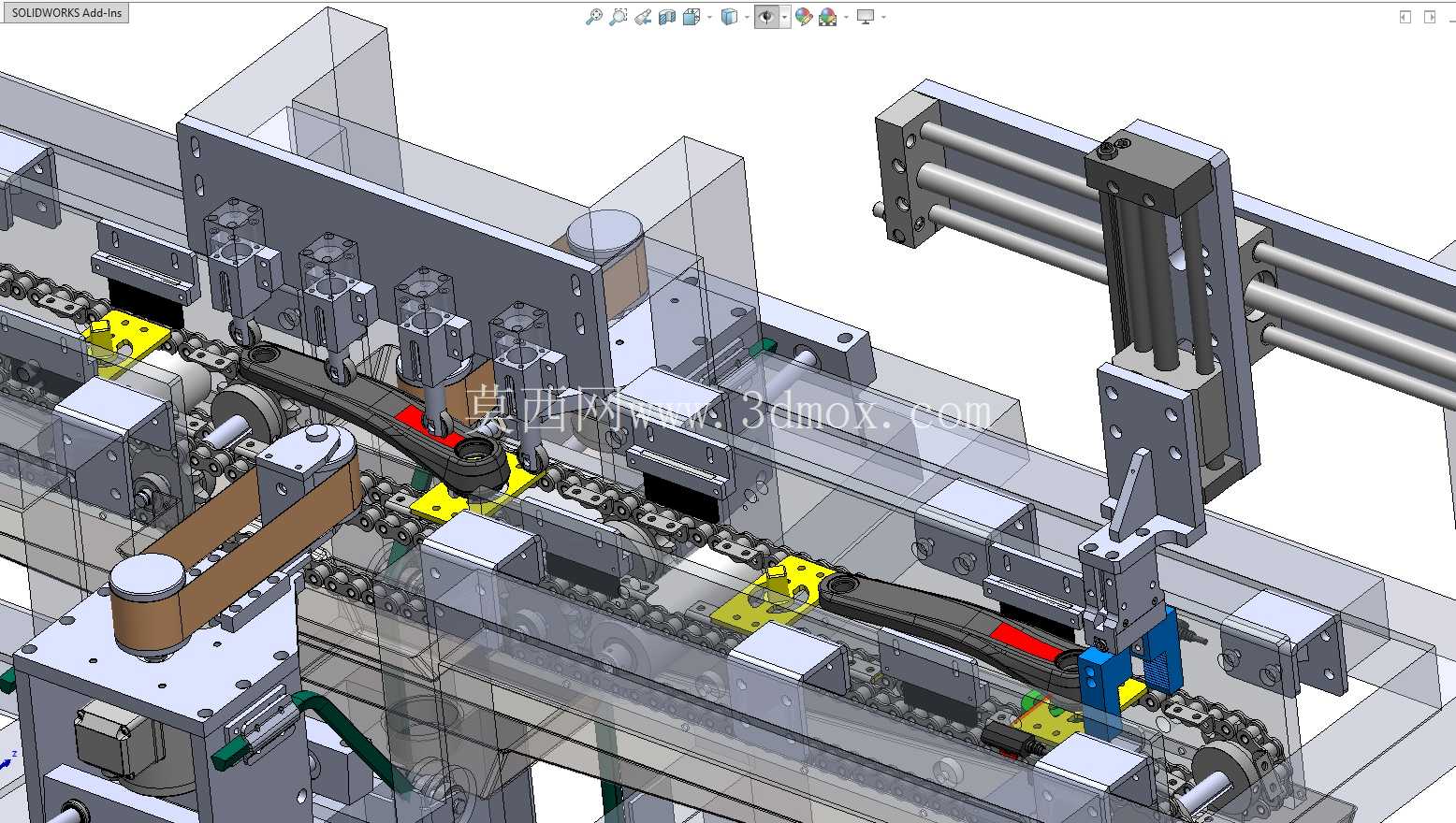

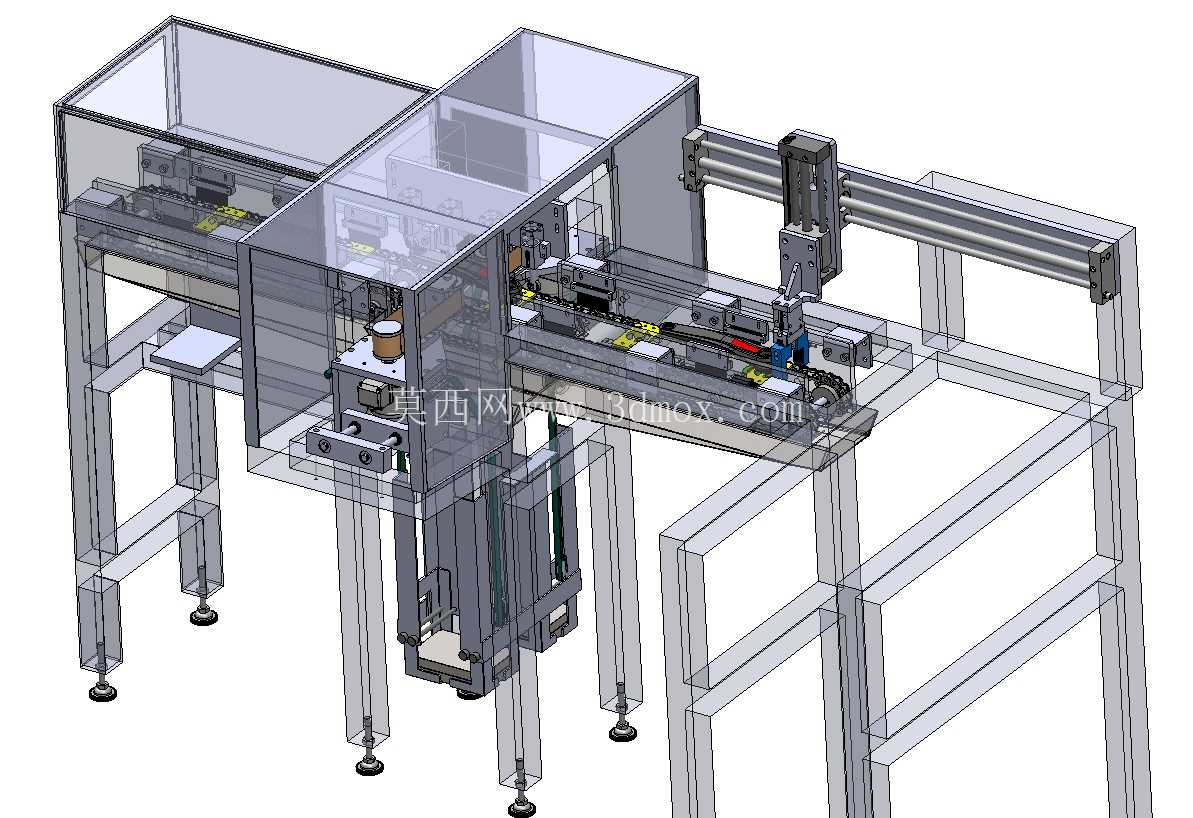

这套设备针对压铸成型后的汽车踏板类零件做毛刺去除工序设计，适配汽车零部件压铸件后处理产线的连续加工需求，解决传统人工去毛刺效率低、加工一致性差、作业环境粉尘大的痛点，可直接嵌入踏板压铸后的流水线工序，完成从压铸下料到毛刺清理的连续作业衔接。设备整体采用链板输送作为工件载具的传输载体，输送链上配套定制化的仿形定位工装，每个工装座完全贴合踏板铸件的型面轮廓，定位基准选取踏板的安装孔位与主支撑面，保证工件在输送、加工过程中不会出现位移偏斜，定位重复精度可控制在0.1mm以内，避免去毛刺过程中出现过切或者漏加工的问题。加工单元采用模块化布局，沿着输送方向依次排布多组加工工位，分别对应踏板的分型面飞边、安装孔口毛刺、侧边合模线残留、局部凸台毛刺的去除作业，不同工位可根据加工位置的差异选配铣削、刷磨、柔性刮除等不同的执行端，针对踏板的异形曲面位置，配套的浮动加工头可自适应贴合工件表面，不会因为铸件的微小尺寸公差损伤工件本体。设备的横向移载机构采用双导杆导向配合气缸驱动的结构，负责将待加工工位的工件精准推送至加工位，加工完成后自动回位至输送链继续流转，移载行程严格匹配工装间距，避免出现工位干涉。设备的安装边界充分考虑产线对接需求，整体机架采用工业铝型材搭配钢板焊接件拼装，底部预留可调脚杯安装位，可适配不同高度的上下游产线对接，输送链的进出端高度与常规压铸出料输送带高度匹配，不需要额外增设过渡提升机构。在安全防护设计上，加工区域设置透明亚克力防护挡板，既可以观察加工状态，也能阻挡去毛刺过程中产生的金属碎屑飞溅，设备底部预留碎屑收集槽接口，可配套车间的集中吸尘系统，将加工产生的铝屑及时抽走，避免碎屑堆积在传动机构内造成卡滞。这套设备的设计思路完全围绕踏板铸件的结构特点展开，没有采用通用去毛刺设备的复杂多轴结构，而是针对固定产品的加工点位做专用化设计，在保证加工质量的前提下大幅降低设备制造成本与调试难度，日常维护仅需要定期检查输送链张紧度、加工头磨损情况即可，不需要复杂的编程调试，适合汽配加工厂的大批量踏板零件生产场景，单条线的加工效率可匹配3-4名熟练去毛刺工人的作业量，且加工后的零件毛刺残留一致性远高于手工作业，不会出现人工操作导致的表面磕碰、打磨过量等质量问题。设备的气动元件布局集中在机架侧方的安装板上，气路排布整齐，每个工位的气压调节都设置独立的调压阀，可根据不同加工位置的切削力需求单独调整压力，避免压力过大导致工件变形或者压力过小无法彻底去除毛刺。定位工装采用快换结构设计，后续如果踏板产品改型，仅需要更换对应的仿形定位块、调整加工头的位置参数即可快速适配，不需要对设备主体结构做大规模改动，可缩短产品换型的调试周期。
