法兰安装式隔膜夹紧夹具结构设计

这款隔膜夹紧夹具属于内涨式定心夹紧工装，核心应用场景覆盖薄壁环形零件、盘套类零件的精密装夹工序，在汽车冲压零部件加工、轴承套圈车削、薄壁套筒磨削、电机壳体精加工等场景中适配性极强，尤其适合传统三爪卡盘装夹易产生装夹变形的薄壁工件加工场景，能有效规避径向夹紧力过大导致的工件圆度超差、壁厚不均等加工缺陷。

从实际使用逻辑来看，该夹具依靠隔膜的弹性变形实现夹紧动作，核心工作原理是将弹性隔膜加工为碟形结构，隔膜外缘厚度大于中心区域，通过法兰底座固定在机床工作台或者主轴端面上，当施加轴向驱动力到隔膜中心位置时，隔膜会产生可控的弹性变形，带动圆周分布的涨紧爪同步径向向外撑开，插入工件内孔后即可实现定心与夹紧，撤去驱动力后隔膜依靠自身弹性复位，涨紧爪同步回缩，即可松开工件完成卸料。这种夹紧方式的核心优势在于所有涨紧爪的动作同步性极高，定心精度可以稳定控制在0.01mm以内，夹紧力沿圆周均匀分布，不会对薄壁工件造成局部应力集中，加工后的工件圆度、同轴度精度远高于传统卡盘装夹效果。

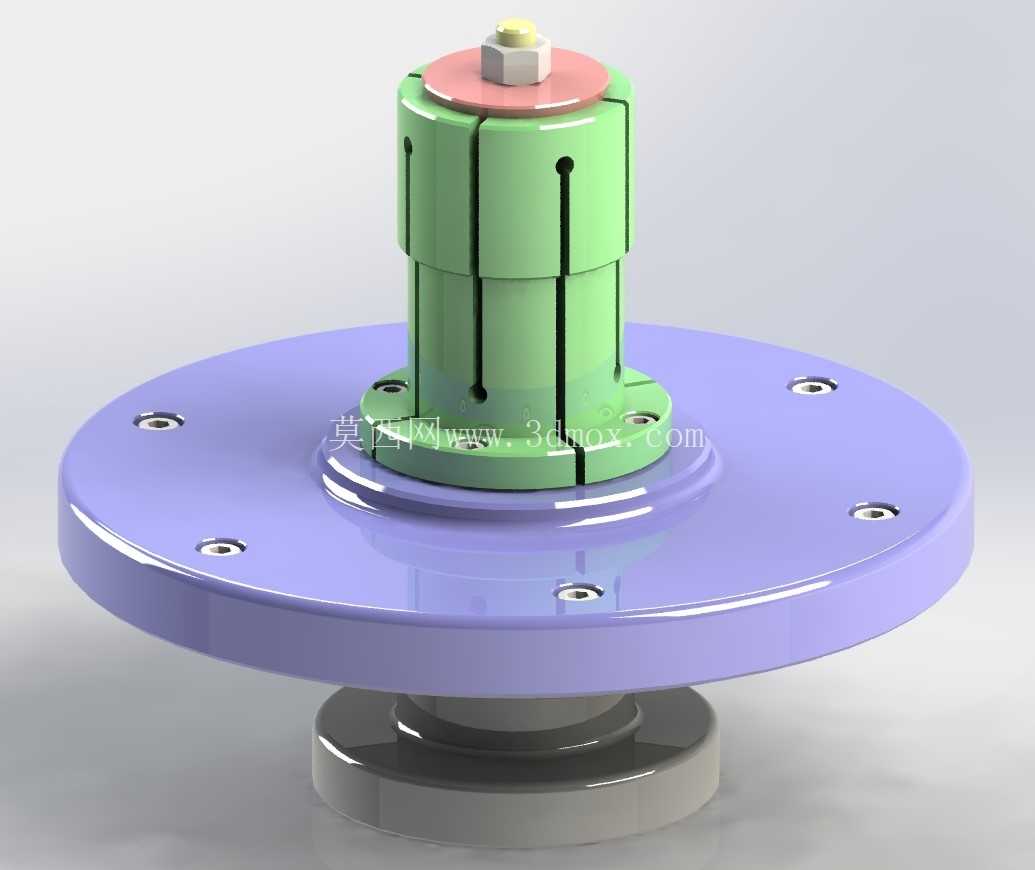

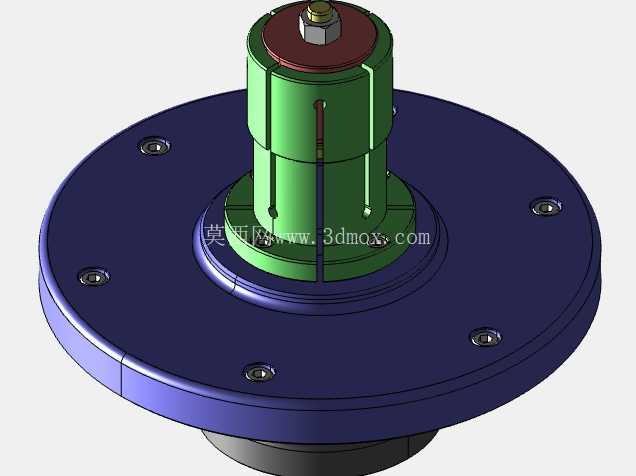

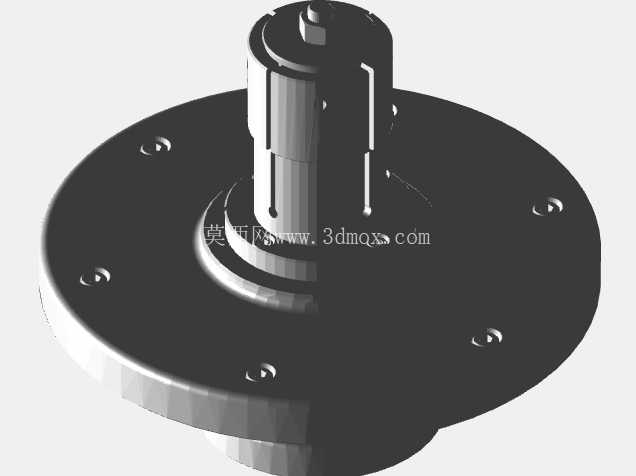

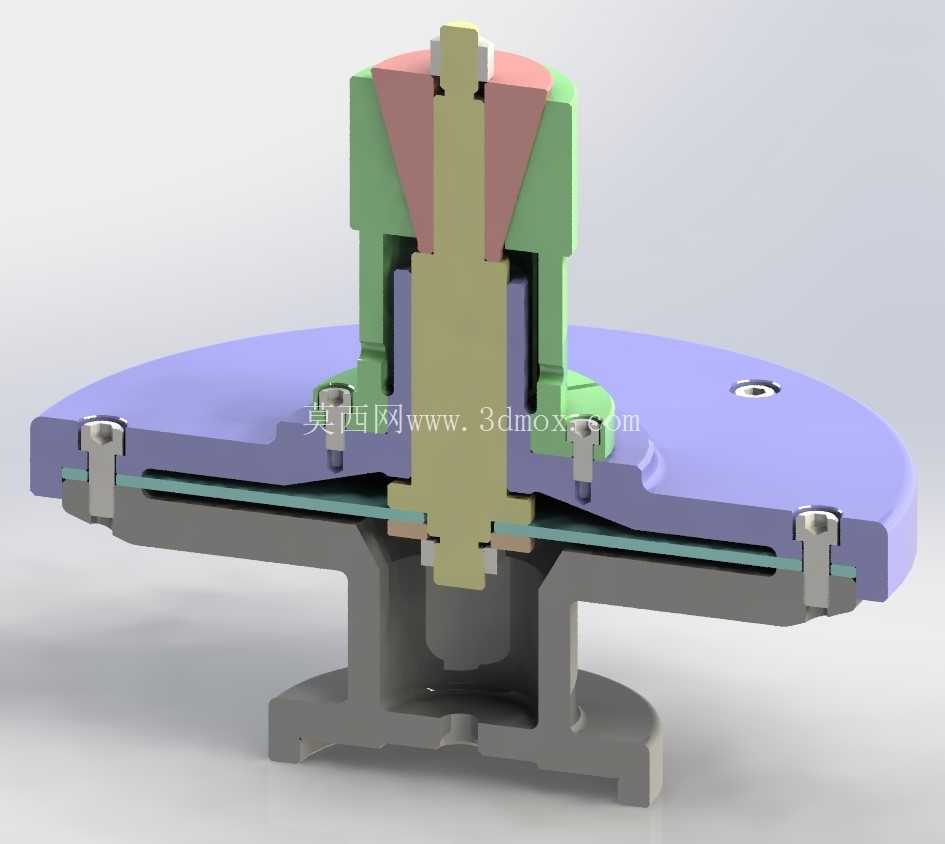

结构设计层面，该夹具采用分体式模块化设计，底部为带安装孔的圆形法兰底座，法兰盘上均匀分布6个沉头安装孔，可直接通过内六角螺栓固定在机床工作台或者主轴连接盘上，安装基准面经过精磨处理，平面度公差控制在0.005mm以内，保证夹具安装后的端面跳动满足精密加工要求。法兰中心位置安装弹性隔膜组件，隔膜采用弹簧钢整体淬火加工，圆周方向均匀开设有6条伸缩缝，将隔膜上端分割为6个独立的涨紧爪，涨紧爪的内锥面与中心的涨紧锥配合，顶部通过锁紧螺母调节初始涨紧行程，可适配一定尺寸范围内的内孔装夹需求，无需更换夹爪即可完成小范围尺寸规格工件的装夹切换，大幅降低多品种小批量生产中的工装更换成本。

安装边界方面，该夹具的法兰底座直径为常规机床工作台适配尺寸，整体高度控制在120mm以内，安装时需要保证法兰安装面与机床主轴轴线的垂直度误差不超过0.01mm，驱动接口可适配机床的液压、气动或者手动驱动机构，驱动行程控制在2mm以内即可满足全行程涨紧需求，不会因为行程过大导致隔膜产生塑性变形，延长隔膜的使用寿命。在实际选型应用中，需要根据被加工工件的内孔直径、壁厚、切削力大小选择对应规格的夹具，当加工切削力较大时，可以适当提高驱动压力，保证夹紧力足够克服切削扭矩，避免工件加工过程中出现转动移位；加工薄壁易变形工件时，则需要适当降低驱动压力，在保证夹紧可靠的前提下控制夹紧变形量。

相较于传统的弹簧夹头、三爪卡盘等夹紧机构，该隔膜夹紧夹具的无滑动磨损特性大幅降低了工装维护成本，隔膜的弹性变形属于无间隙传动，重复定位精度极高，在批量自动化加工场景中可以实现工件的快速装夹定位，配合上下料机械手即可完成无人化加工工序，适配汽车零部件批量生产的快节奏加工需求。在夹具的三维建模过程中，需要重点关注隔膜伸缩缝的位置、宽度以及隔膜厚度的参数设计，这些参数直接决定了夹具的涨紧行程、夹紧力大小以及隔膜的疲劳寿命，建模时需要对隔膜的变形量进行有限元仿真验证，保证在额定驱动行程内隔膜的变形处于弹性变形区间，不会出现永久变形或者断裂失效。同时涨紧爪的夹持面需要根据被加工工件的内孔尺寸配磨，保证夹持面与工件内孔的接触面积大于80%，避免局部接触应力过大压伤工件内孔表面。
