机械故障防护型自动夹紧工装结构

这套自动夹紧结构的核心设计初衷，是解决气动、液压类夹紧动力源突发失压时的工件夹持失效问题，在汽车冲压件机加工、焊装工位的辅助夹持场景中，这类失压故障一旦发生，未被夹紧的工件会在冲压、铣削作用力下飞出，轻则造成零件报废、刀具崩损，重则引发设备损坏甚至人员伤害，常规的备用电源保压方案存在电路故障、电池亏电的隐患，纯机械结构的保压设计可靠性远高于电控类冗余方案。

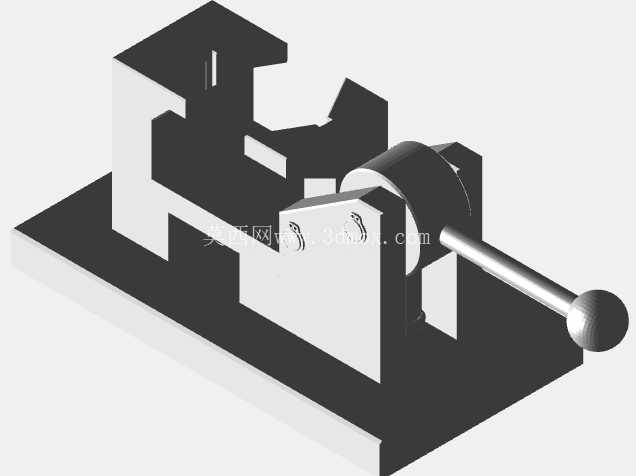

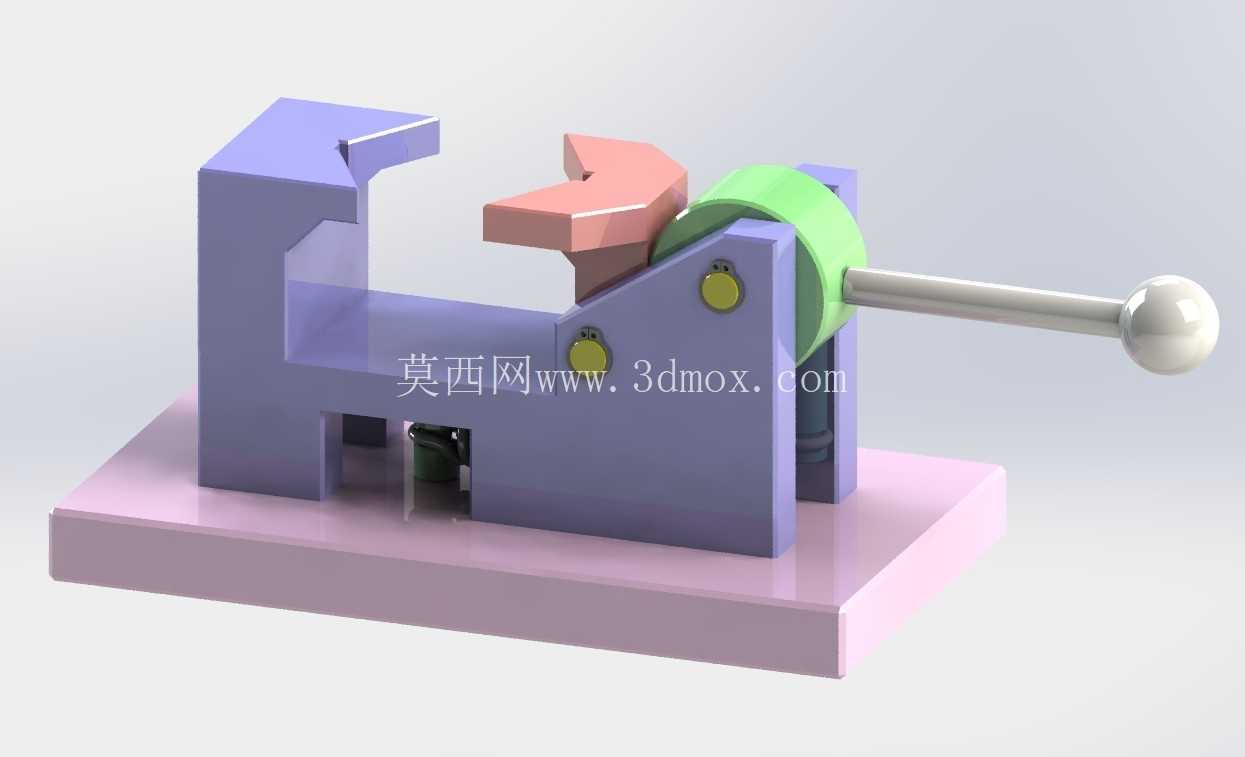

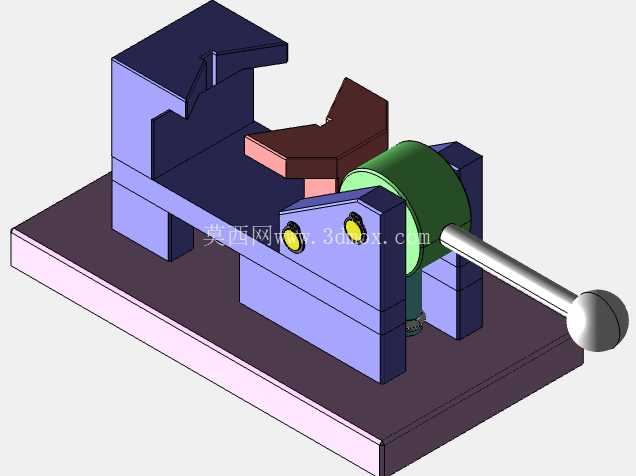

从结构组成来看，整套夹紧装置以L型铸造基座为承载主体，基座底部预留四个沉头安装孔，可直接固定在冲压工位的工作台T型槽或者专用工装底板上，安装边界的长宽尺寸控制在220mm×160mm范围内，总高度135mm，不会和冲压模具的上下模行程产生干涉，适配多数中小型汽车冲压覆盖件、结构件的侧推夹紧工位。基座的固定钳口做了45度倒角的避让设计，避免工件放入时和钳口发生磕碰，活动压头采用楔型受力面，和固定钳口形成V型夹持区间，对厚度在15mm-45mm的板件、型材件都能形成稳定的面接触夹持，不会出现点接触压伤工件表面的问题。

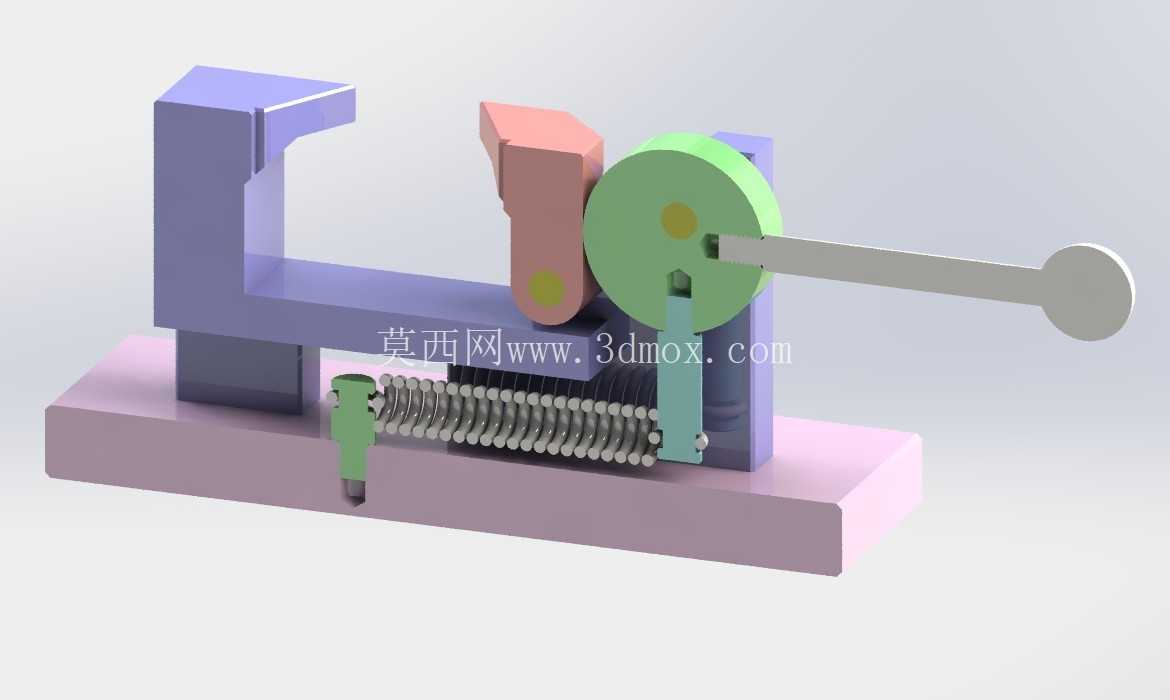

核心的保压夹紧机构集成在基座的立式腔体内，强弹簧作为核心蓄力部件，预压行程设计为12mm，正常动力接入状态下，动力源通过拉杆带动肘节连杆克服弹簧力，将活动压头推至张开位置，方便工件上下料；当动力源失压时，弹簧的预紧力会反向推动肘节连杆越过死点位置，配合锥锁结构将连杆位置锁死，此时哪怕动力源完全失去作用力，活动压头也会持续保持夹紧力，不会出现松脱。扳手头的设计兼顾了手动操作需求，在设备调试、动力源检修阶段，操作人员可以直接扳动端部的球形手柄，手动完成夹紧和松开动作，不需要额外接入动力就能完成工装调试。

活动压头和肘节连杆的连接位置做了小角度楔形凸轮补偿结构，当被夹持工件存在厚度公差、或者表面有轻微焊渣凸起时，凸轮结构可以自适应调整压头的压紧角度，保证夹持面完全贴合工件，不会因为工件尺寸偏差出现夹不紧的情况。压头表面做了淬火处理，硬度达到HRC45-50，长期夹持冲压钢板不会出现压痕、凹陷磨损，延长工装的使用寿命。在固定钳口和活动压头的对应位置，还预留了挡块安装螺孔，日常生产中可以加装尼龙或者聚氨酯挡块，在空机调试、误操作触发夹紧动作时，挡块会先于钳口接触，避免两个金属钳口直接硬碰撞造成结构变形、钳口崩损。

整套结构的运动副都设计了注油孔，日常维护时只需要定期注入润滑脂，就能保证连杆、锁锥、凸轮位置的运动顺畅，不会因为积尘、冲压油污堆积出现卡滞问题。和常规的气动夹紧缸相比，这套结构不需要额外布置电磁阀、气管路，纯机械的锁止结构不会因为管路漏气、阀件卡滞出现失效，在焊接工位的飞溅环境、冲压工位的震动环境下，稳定性远高于常规的流体动力夹具。在实际产线布局中，这类夹紧结构可以成组布置在冲压件的周圈，配合工位的上料、下料机械手完成自动夹持动作，不需要额外增加位置传感器来检测夹紧状态，机械锁止的硬连接特性可以直接通过机构位置判断夹紧是否到位，减少电气元件的故障点。

设计过程中特意将所有运动部件都布置在基座的腔体内部，外部只有压头、手柄两个外露运动件，冲压产生的铁屑、焊装产生的飞溅不会进入机构内部造成卡滞，日常清理只需要擦拭外露表面即可，维护成本远低于外露式的连杆夹具。拉杆和基座的配合位置采用防尘密封圈密封，避免车间内的切削液、冲压油渗入腔体内部稀释润滑脂，延长维护周期。
