汽车冲压线用故障保位式自动夹紧夹具

在汽车覆盖件冲压生产的连续作业场景中，工装夹具的可靠性直接决定整线生产节拍与零件加工精度，常规气动或液压驱动的夹紧机构一旦遭遇动力源中断、管路泄漏等突发故障，夹紧力会瞬间丧失，轻则导致待加工板材移位报废，重则引发模具撞损、人员伤害等安全事故，这款自动夹紧夹具正是针对这类工况痛点开发的机械保位型夹紧工装。

从实际产线适配角度看，该夹具采用框式基座作为安装载体，整体外轮廓适配常规汽车冲压工位的模座安装空间，基座侧边预留的销轴安装位可直接与冲压模座的标准安装孔对接，无需额外加工过渡连接块，安装时仅需保证夹紧工作面与待夹持零件的定位基准面平行，即可完成快速装调，适配多工位级进模、单工序冲压模的不同装夹需求。

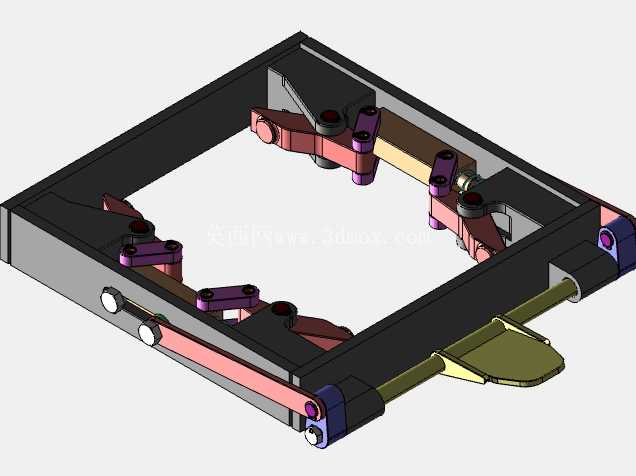

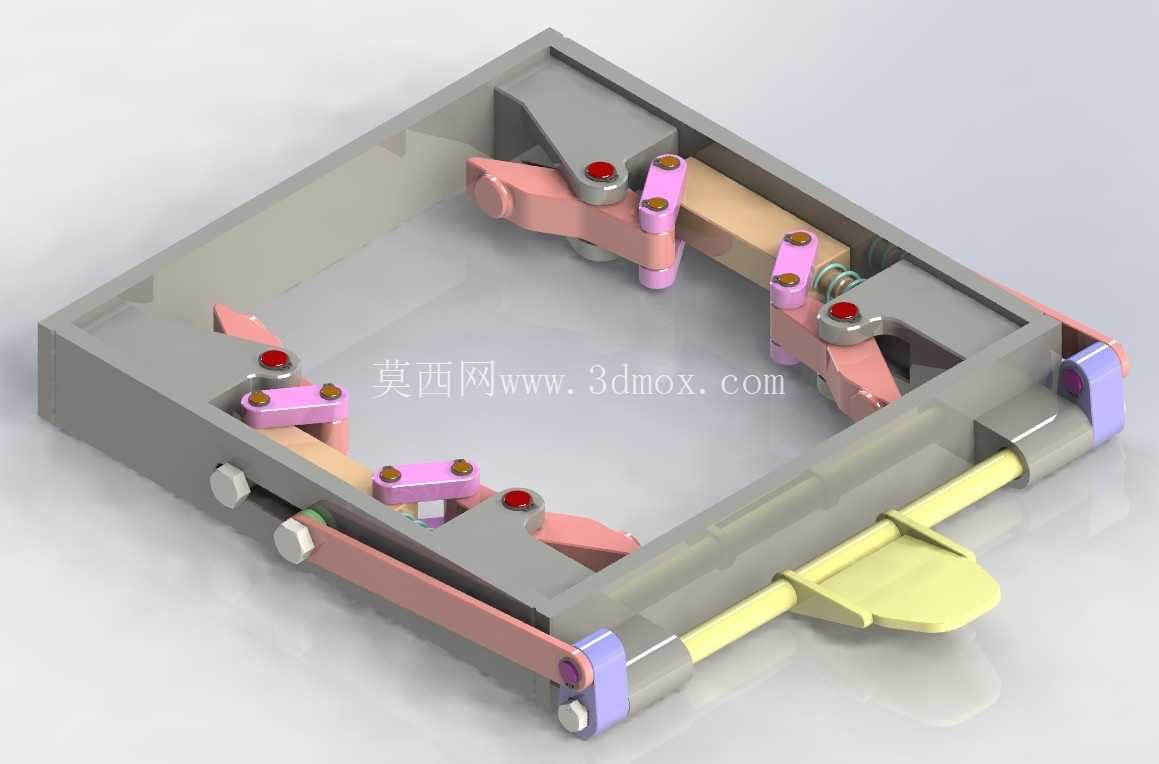

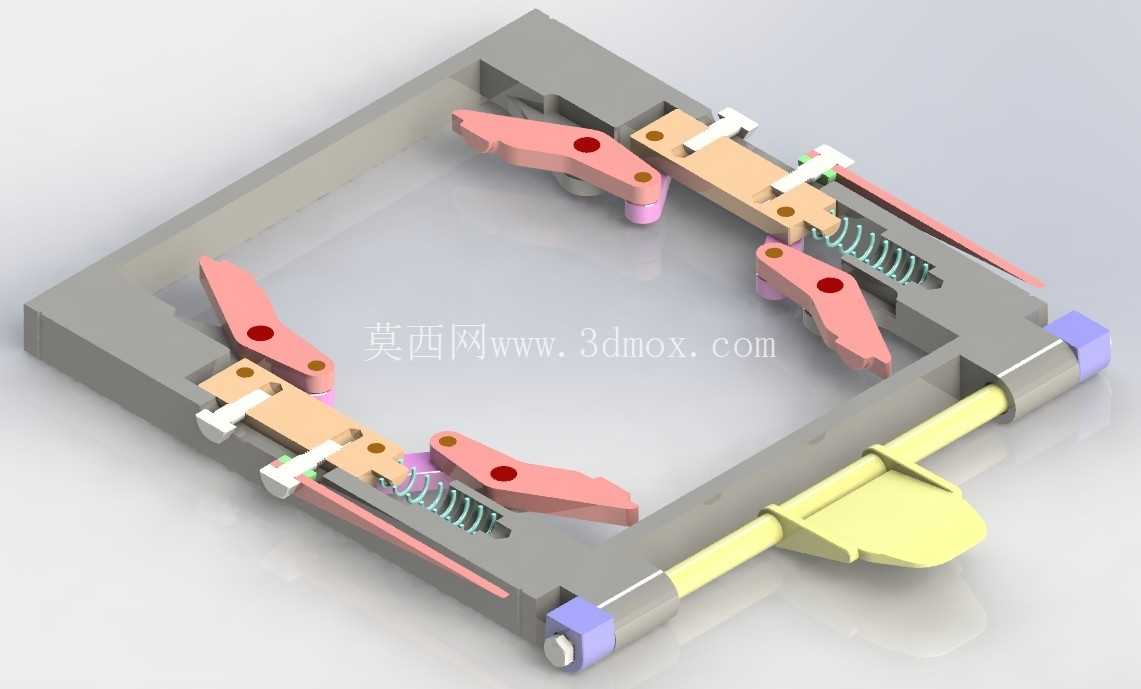

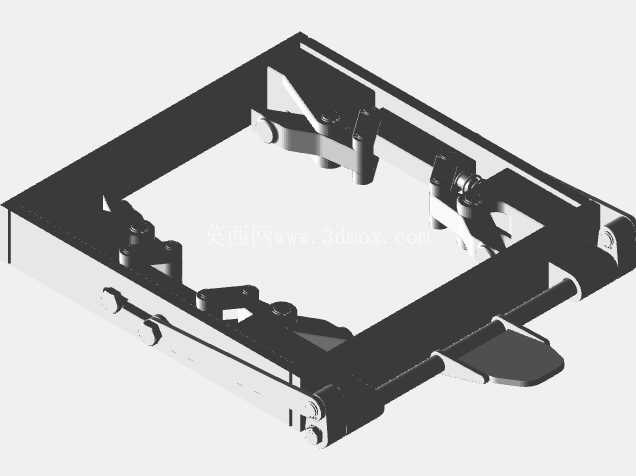

核心功能设计上，这款夹具完全依靠纯机械结构实现故障状态下的位置保持，整套夹紧执行单元集成了肘节连杆、储能弹簧、锥锁机构与手动预压组件：正常作业状态下，外部驱动力通过侧边的传动杆输入，带动多组联动的粉色连杆组件同步动作，连杆末端的压头以均匀的压紧力贴合待夹持零件表面，此时肘节连杆越过机械死点位置，配合内置的锥锁结构形成反向自锁，即便外部动力完全切断，储能弹簧的预紧力也会持续作用在连杆机构上，维持夹紧状态不会松脱，彻底规避动力故障带来的加工风险。

从结构细节来看，夹具周向均匀布置的多组夹紧压头采用可调式设计，压头与连杆的连接位置预留了调节余量，可根据不同厚度、不同轮廓的冲压板材调整压合行程，压头接触端面做了圆弧过渡处理，避免硬接触划伤板材表面；传动路径上的所有铰接点都采用销轴加耐磨衬套的结构，长期往复动作下的磨损量控制在微米级，减少日常维护频次；基座侧边伸出的黄色操作杆可实现手动预压与解锁，在设备调试、零件首件确认阶段，无需接入外部动力即可完成手动夹紧操作，方便作业人员调整零件定位位置。

设计思路层面，这款夹具没有采用复杂的电控保压、备用电源冗余方案，而是完全通过机械结构本身的自锁特性实现安全防护，相比带备用电源的夹紧方案，省去了电路维护、电池更换的额外成本，也避免了电控系统故障带来的保位失效风险，整套机构的动作逻辑简单直接，所有传动部件都外露在基座框架内，日常巡检时可直接观察到连杆、弹簧的工作状态，出现卡滞、磨损问题时可快速定位故障点。

在实际应用中，这类夹具除了用于汽车冲压工序的板材夹持，也可适配焊接工位、装配工位的工件固定需求，尤其是在动力供应稳定性不足、作业安全等级要求高的生产场景下，纯机械保位的特性可大幅降低生产过程中的安全隐患；夹具的整体安装边界与常规气动夹紧夹具的安装尺寸保持通用互换性，老旧产线进行安全升级时，可直接替换原有同规格的气动夹具，无需改动模座的原有安装结构，改造成本极低。

为了避免空夹状态下机构过行程损坏，夹具在每个夹紧臂的动作极限位置都设置了硬质挡块，当作业人员未放置零件就触发夹紧动作时，挡块会限制连杆的过度位移，防止弹簧过压、连杆弯折等问题出现，延长整套夹具的使用寿命；所有铰接销轴的端部都做了防脱限位处理，长期高频往复动作下不会出现销轴窜出、零件散落的问题，适配冲压车间高震动、高频率作业的工况环境。
