汽车零部件扭矩检测专用工装夹具结构

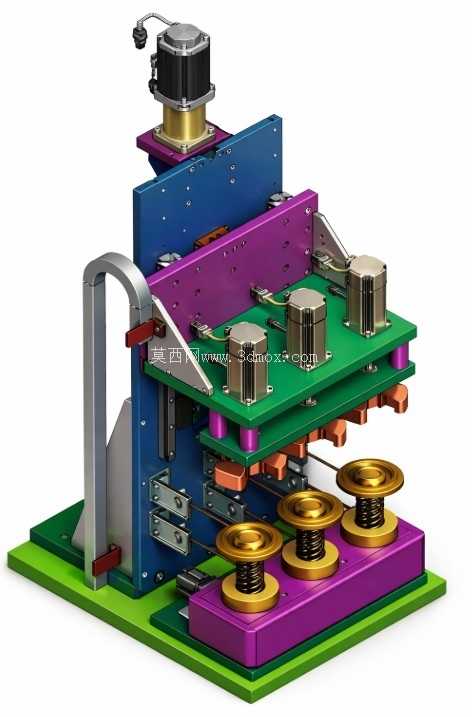

这套扭矩检查夹具主要面向汽车冲压零部件生产环节的终检工序，适配带螺纹装配结构的冲压类零件扭矩校验场景，在汽车零部件冲压生产线的末端检测工位、零部件入厂复检环节、装配线前置校验工位都能直接部署使用，替代传统人工手持扭矩扳手逐件检测的低效作业模式，避免人工施力角度偏差、施力速度不稳定带来的检测数据误差，保证同批次零件扭矩检测结果的一致性。从结构布局来看，整套夹具采用分层式堆叠设计，底部为绿色环氧绝缘底板作为安装基准面，所有功能组件均通过内六角螺栓固定在底板上，安装时可直接通过底板四周的预留沉头孔固定在检测工作台台面，不需要额外加工转接板，适配行业内通用的600mm*800mm标准检测工作台安装边界，整体外轮廓尺寸控制在420mm*380mm*350mm范围内，不会占用过多工位空间，也方便在不同检测工位之间转移部署。下层紫色安装板上设置了三组带弹簧缓冲的定位座，每个定位座对应一个待检测零件的安装位，金色的定位套与零件底部的装配基准孔完全适配，零件放置后可自动完成径向定位，不需要人工反复调整位置，弹簧结构可在检测完成后自动将零件顶起，方便操作人员取件，减少取件过程中的磕碰划伤风险。中层绿色安装板为功能执行层，板上对应三个定位座的位置设置了三组扭矩检测执行头，执行头内部集成扭矩传感器，可直接输出实时扭矩数值，执行头的下压行程通过侧边蓝色立板上的直线导轨进行导向，导轨采用双列滚珠直线导轨，下压过程无径向窜动，保证扭矩检测头与零件螺纹孔的同轴度控制在0.02mm以内，避免别劲带来的检测误差。顶部的驱动单元采用伺服电机作为动力源，通过同步带轮带动执行头完成旋转检测动作，伺服电机的转速可根据不同零件的检测要求调整，可适配M3到M12不同规格螺纹件的扭矩检测需求，扭矩检测范围覆盖0.5N·m到25N·m，满足绝大多数汽车冲压类小零件的扭矩校验要求。侧边的银色弧形扶手为手动调试时的握持位，设备调试阶段可通过扶手手动抬起上层执行机构，方便更换定位套、调整检测位置，红色的限位挡块可限制执行机构的最大下压行程，避免下压量过大压伤零件表面。整套夹具的设计思路完全围绕快换、高精度、高通用性展开，不同规格的零件仅需要更换对应尺寸的定位套和检测头，不需要重新调整整体结构，换型时间可控制在10分钟以内，适配多品种小批量的汽车零部件生产检测需求。结构上所有受力部件均采用45号钢调质处理，非受力的安装板采用6061铝合金加工，在保证整体结构刚性的前提下尽可能降低设备自重，板件之间的连接采用等高套筒配合内六角螺栓，保证各层板之间的平行度公差控制在0.03mm以内，避免长期使用后出现板件倾斜导致的检测精度下降。气路和线路均通过板件内部的预留走线槽布置，外部无裸露管线，避免生产过程中线缆被零件剐蹭导致的设备故障，也方便日常的清洁维护。在实际使用过程中，操作人员仅需要将待检测零件放置在定位座上，按下启动按钮，设备即可自动完成下压、扭矩检测、数据判定、抬起复位的全流程动作，检测不合格的零件会通过声光报警提示，不需要人工判断检测结果，大幅降低检测岗位的人员技能要求，单工位检测效率可达每小时180件，相比人工检测效率提升3倍以上，检测数据的重复精度可达±2%，完全满足汽车行业零部件检测的精度要求。
