立式离心泵工业流体输送设备结构设计

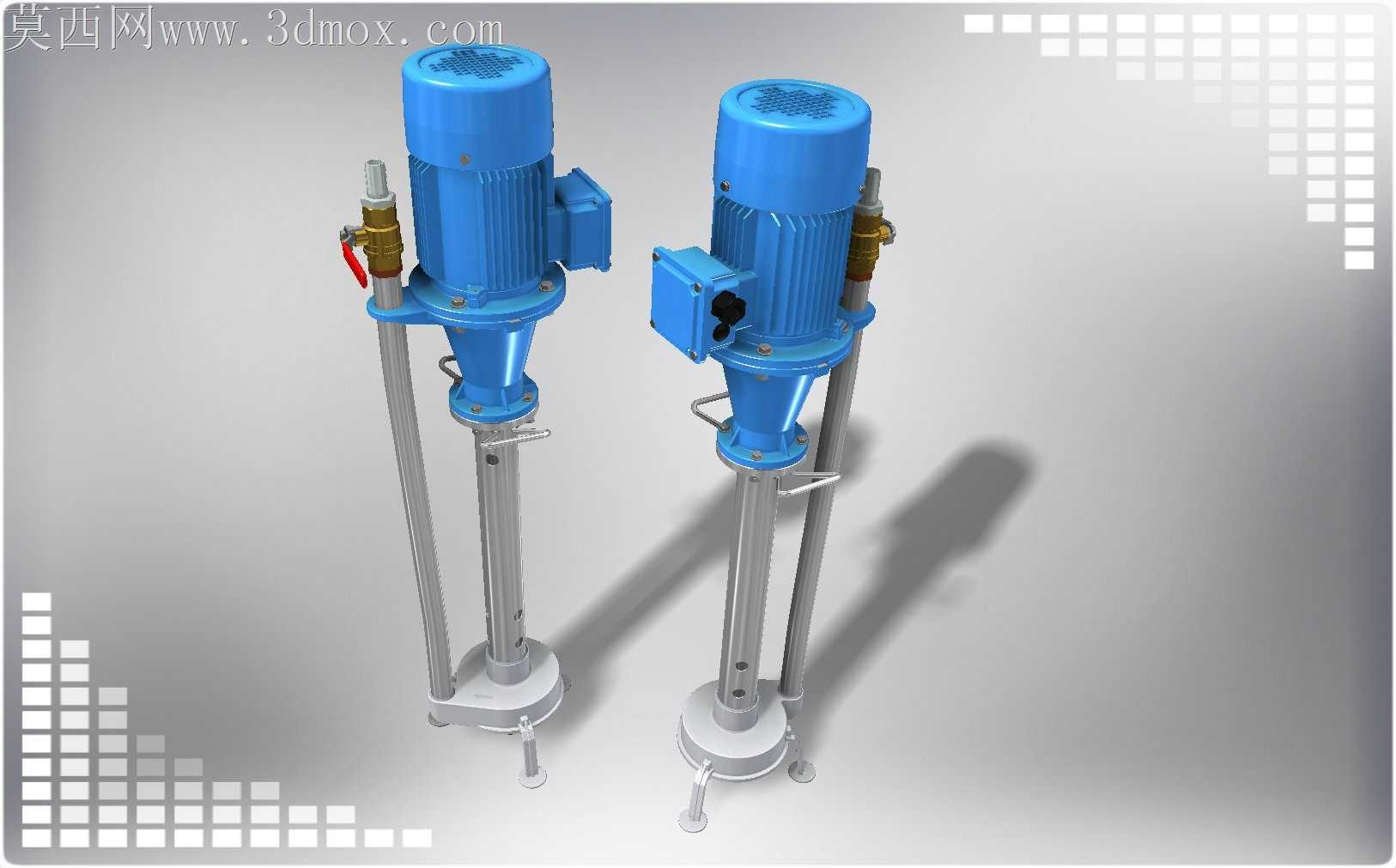

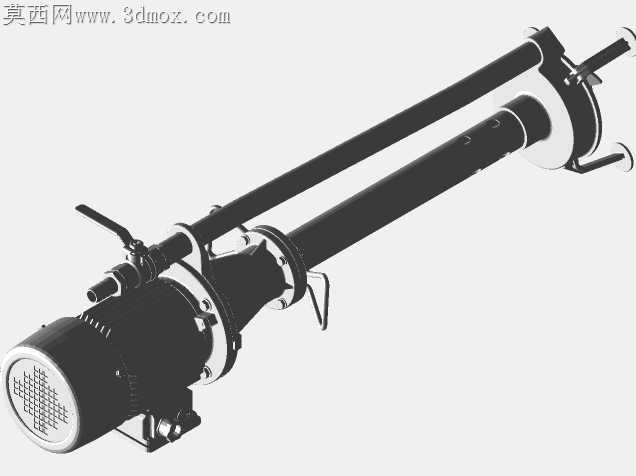

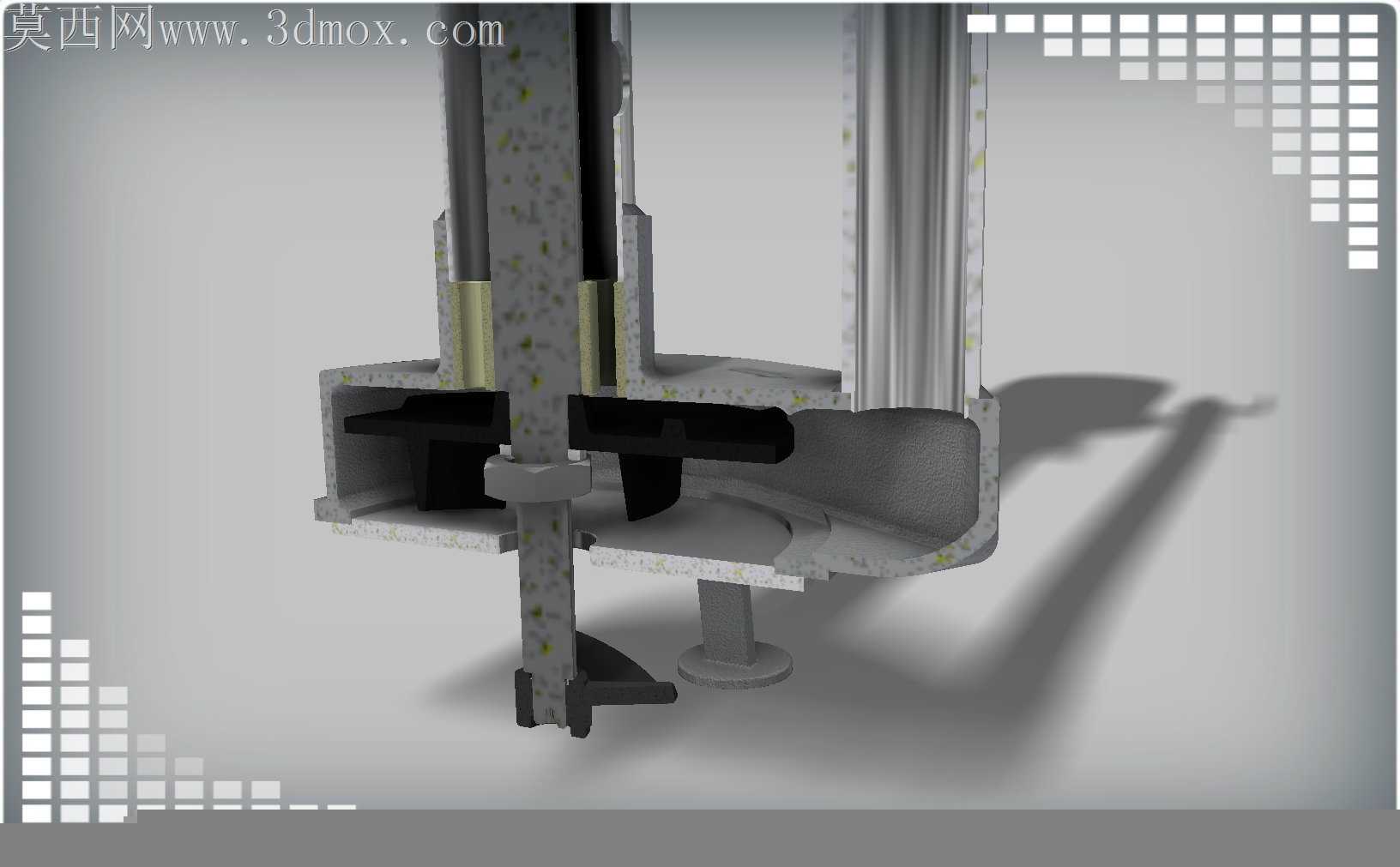

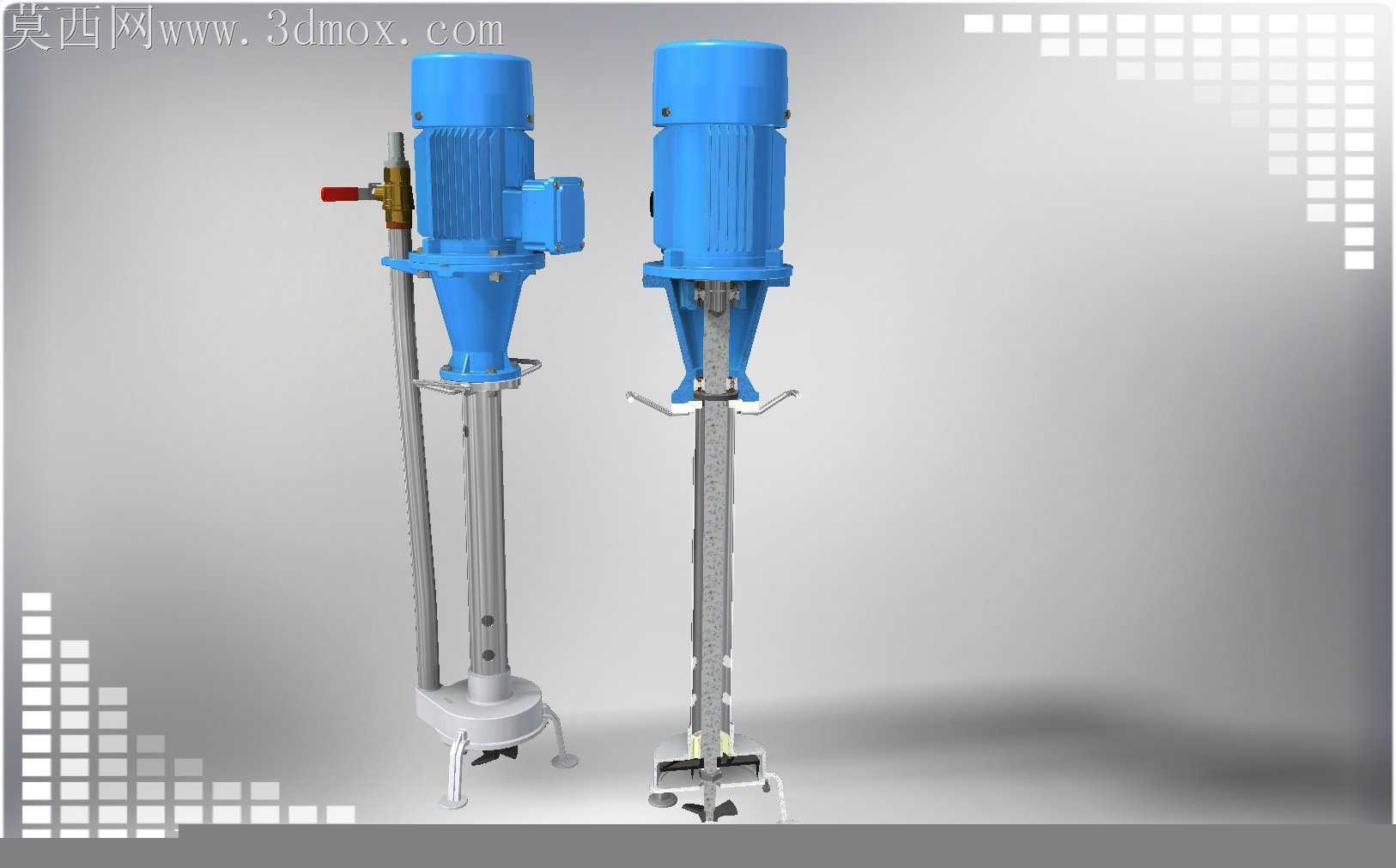

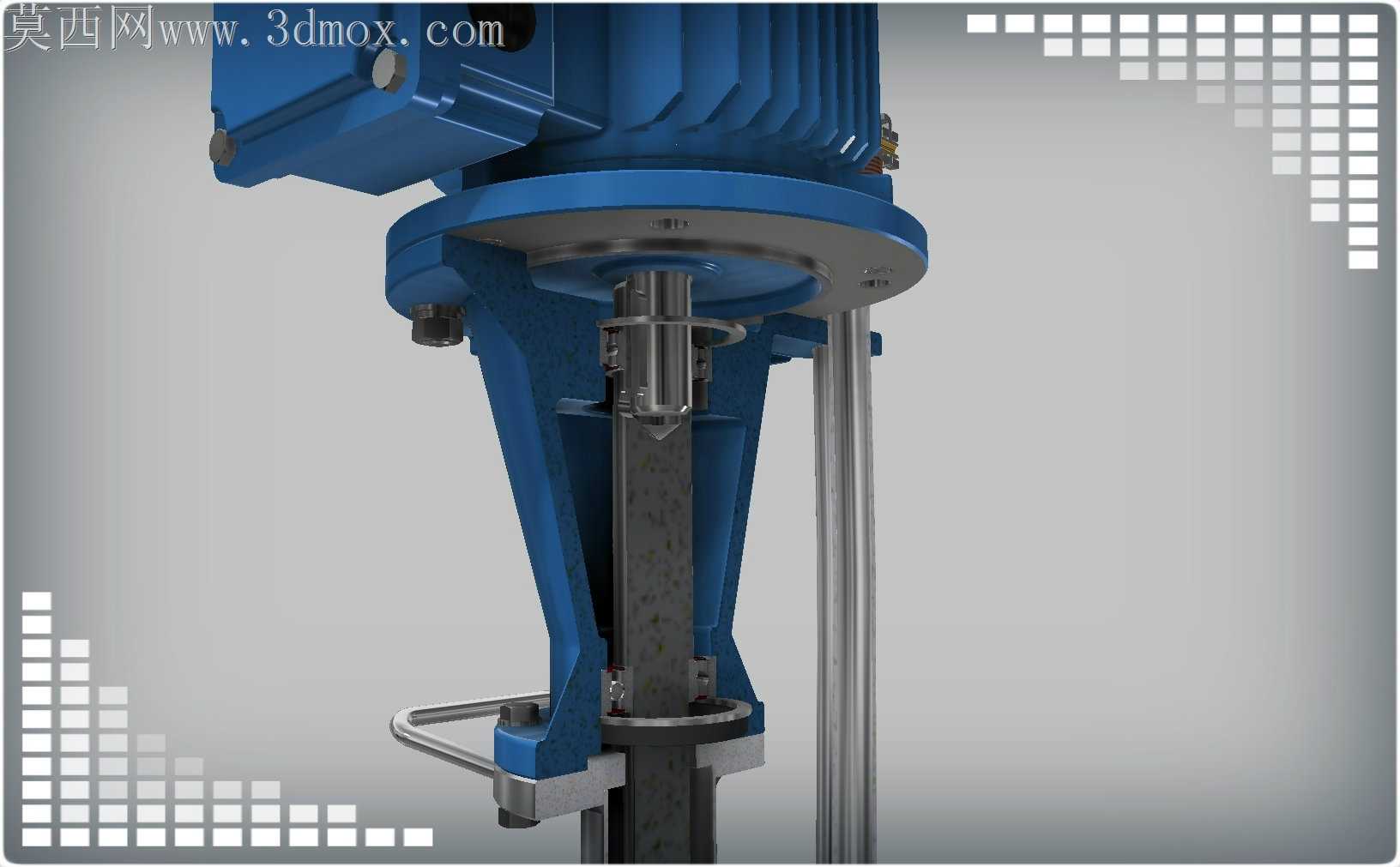

立式离心泵在现场安装时最常暴露的问题，是电机与泵轴的同轴度偏差引发的振动超标，不少现场运维反馈运行三个月就出现机封渗漏、轴承异响，根源往往在前期结构设计阶段没考虑加工装配的公差累积。这款立式结构的泵组把电机安装法兰与泵体上支座的止口配合公差压缩到H7/h6区间，止口深度比常规设计加深3mm，能抵消电机底座铸造时的平面度误差，装配时不需要反复打表调整，靠止口定位就能保证同轴度控制在0.02mm以内，大幅降低现场安装的调试难度。泵体的过流流道没有做直角转折，所有转角位置都做了R8的圆弧过渡，减少流体在泵腔内的湍流损失，同时避免杂质在转角位置淤积卡阻叶轮，针对输送含微小颗粒的工况，叶轮入口处的密封环间隙预留了0.15mm的磨损余量，比常规清水泵的间隙大0.05mm，既不会因为间隙过大导致容积效率下降，也能避免颗粒进入密封环间隙造成咬合磨损。进出口法兰的螺栓孔位置做了跨中布置，和常规的径向对齐布置不同，这种设计能让法兰垫片的受压更均匀，不会出现单侧螺栓拧紧后垫片压偏渗漏的问题，现场配管时哪怕管道存在微小的角度偏差，法兰连接的容错率也更高。泵体底部的安装脚座做了加宽处理，脚座上的安装孔开成长圆孔，长度方向预留5mm的调整余量，现场浇筑基础时如果预埋螺栓位置出现偏差，不需要重新扩孔攻丝就能完成安装固定。电机侧的接线盒位置做了可旋转结构，松开接线盒的固定压盖就能360度调整出线方向，适配不同现场的布线走向，不用额外加装弯头转接，减少接线处的进水隐患。泵轴上的机械密封安装位做了抛光处理，表面粗糙度控制在Ra0.8以下，避免轴面的加工刀痕刮损机封的动环密封圈，机封腔的冲洗孔正对动环摩擦副位置，运行时输送的流体能直接带走摩擦产生的热量，延长机封的使用寿命。联轴器位置的防护罩做了快拆式卡扣设计，日常巡检检查对中情况时不需要拧下多颗固定螺栓，掰开卡扣就能掀开防护罩，运维效率比传统螺栓固定的结构提升不少。
