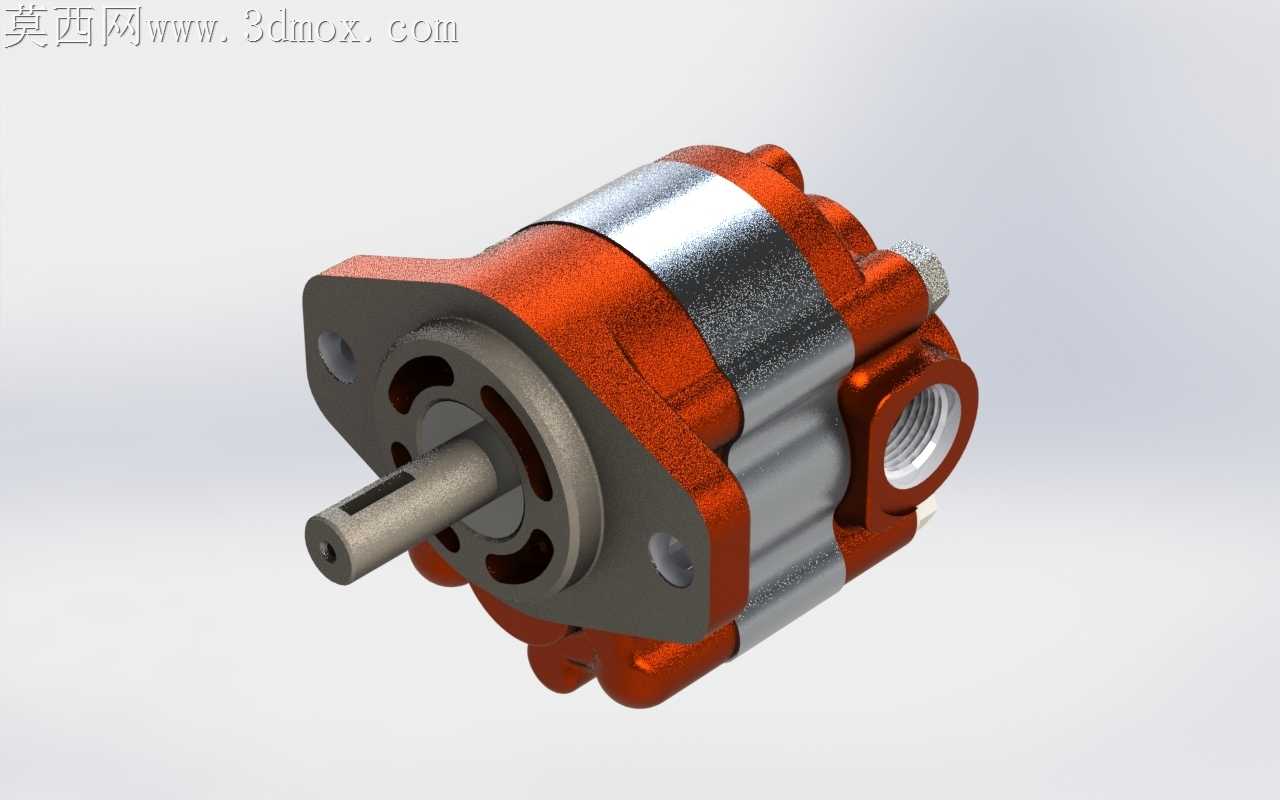

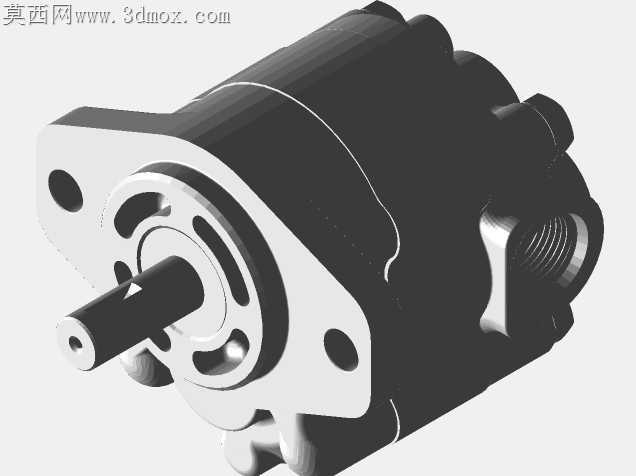

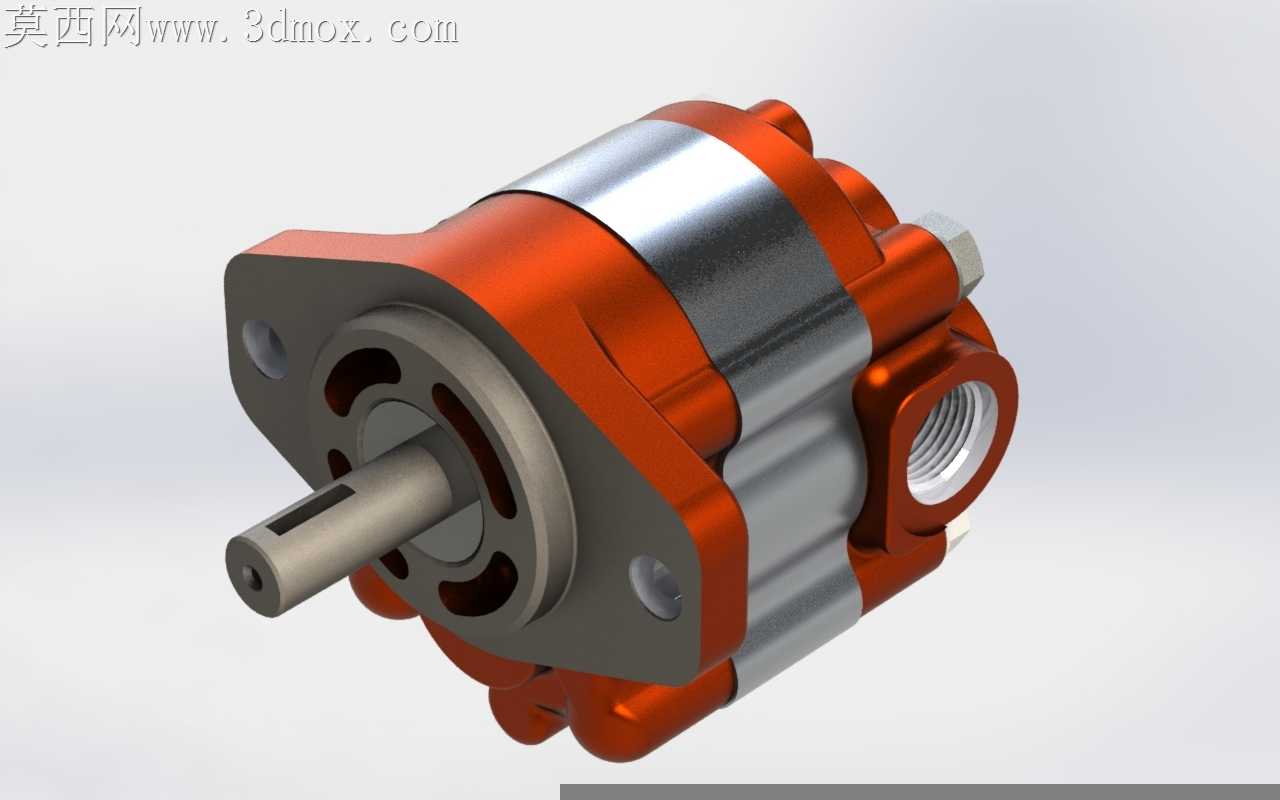

8gpm排量外啮合液压齿轮泵结构设计

液压系统现场最常碰到的内泄超压故障，近四成来自齿轮泵轴向间隙补偿结构的加工偏差，这款8gpm排量的齿轮泵在结构优化阶段就把端盖浮动补偿的形变余量做了针对性调整，避开了批量加工时因铝合金壳体压铸收缩率不均导致的补偿环卡滞问题。进出油口的内螺纹孔做了0.15mm的同轴度公差收窄，避免现场布管时管接头拧入偏斜造成的密封面切损，螺纹根部特意留了0.3mm的退刀空刀槽，不会因为加工时刀具让刀出现螺纹牙型不完整的问题，高压工况下也不会从螺纹处出现渗漏油。泵体与前后端盖的配合止口做了1°的微小拔模斜度修正，装配时不需要铜棒大力敲击就能顺滑对位，也不会因为止口过紧造成壳体形变挤压齿轮副，导致空载转动卡滞。驱动轴的键槽位置特意往轴肩方向偏移了0.2mm，和配套联轴器装配时不会出现键侧顶死的情况，轴端的中心孔做了倒角处理，现场打表测轴跳的时候百分表触头能稳定贴合，不会因为中心孔有毛刺导致测量值偏差。齿轮副的齿顶圆和壳体内腔的间隙控制在0.08-0.12mm区间，既不会因为间隙过大造成容积效率下降，也不会因为齿轮受热膨胀出现扫膛问题，齿侧间隙特意留了0.05mm的余量，适配低压大流量工况下的油膜形成需求，减少齿轮啮合的磨损。壳体外侧的散热筋做了圆弧过渡处理，没有尖锐的直角棱边，压铸时不会出现应力集中导致的筋条开裂，表面氧化处理时药液也能均匀覆盖，不会在直角处残留积液造成腐蚀斑点。轴封位置的密封槽做了粗糙度Ra0.8的要求，不会因为槽面有加工刀痕划伤油封唇口，密封槽的宽度比标准油封宽度大0.2mm，给油封受热膨胀留出足够空间，避免长时间运行后油封被挤切失效。泵体上的安装法兰孔做了沉头锪平处理，现场安装时螺栓头能完全贴合法兰面，不会因为铸件表面有斜度导致螺栓锁紧力矩不均，造成泵体安装偏斜带来的轴封偏磨问题。内部的压力补偿通道做了圆弧转角过渡，没有直角急弯，高压油进入补偿腔时不会形成涡流冲蚀腔壁，也能降低油液流动的阻力损失，提升泵的整体容积效率。
