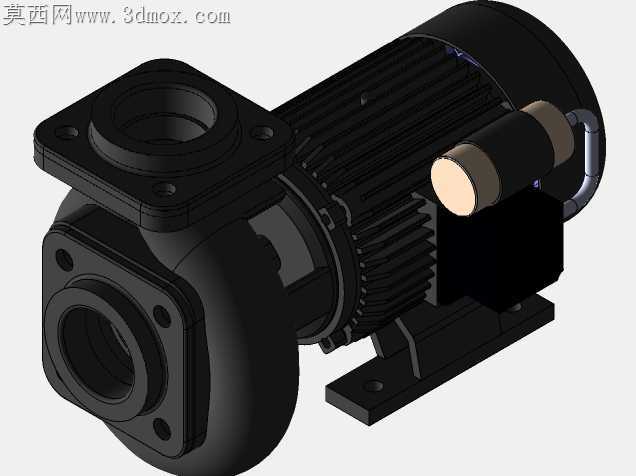

法兰接口离心式单体泵结构设计

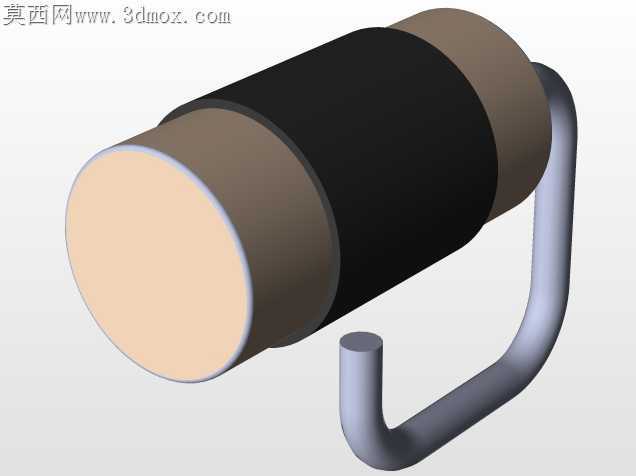

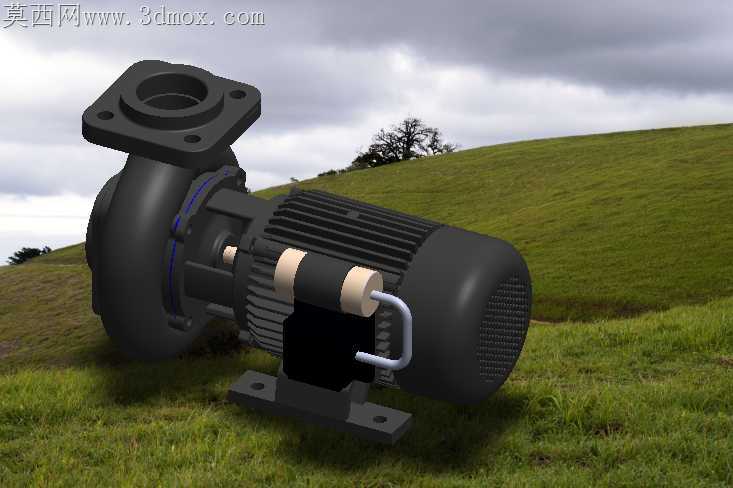

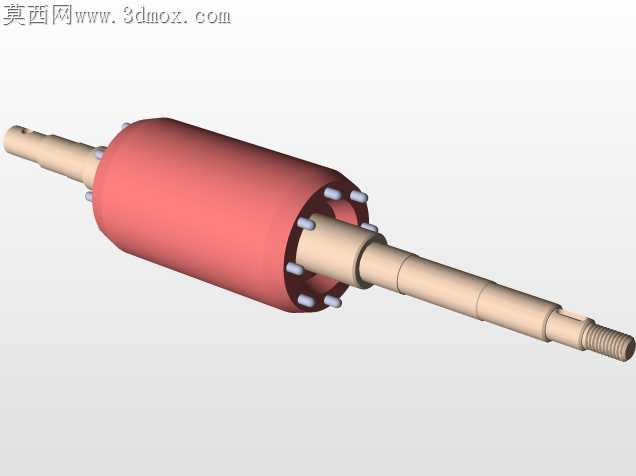

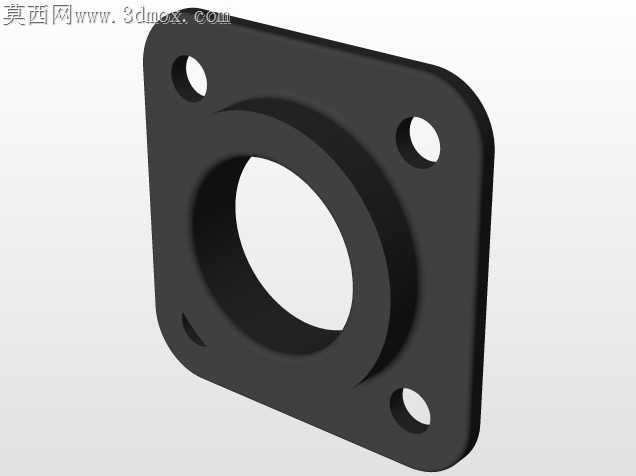

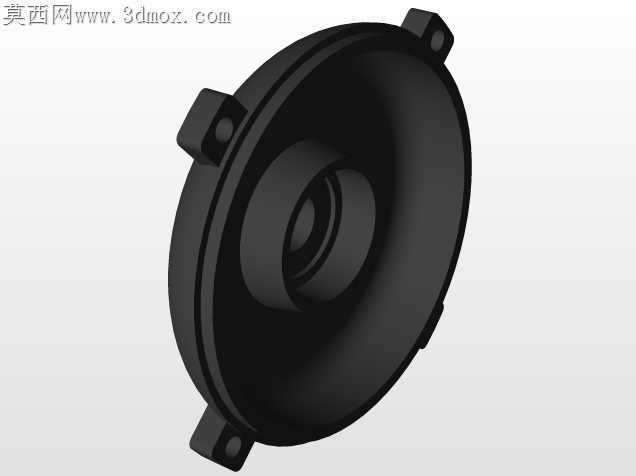

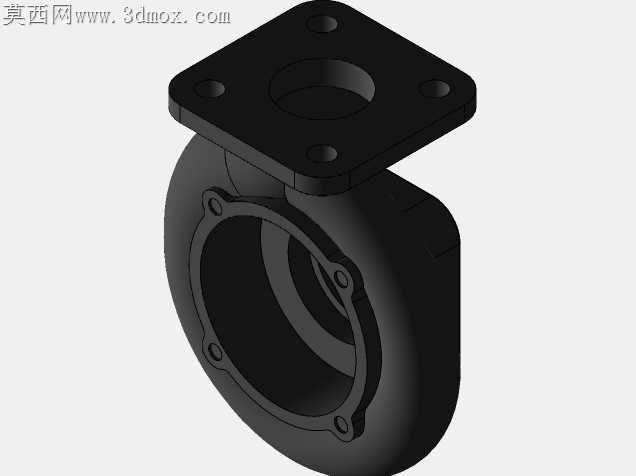

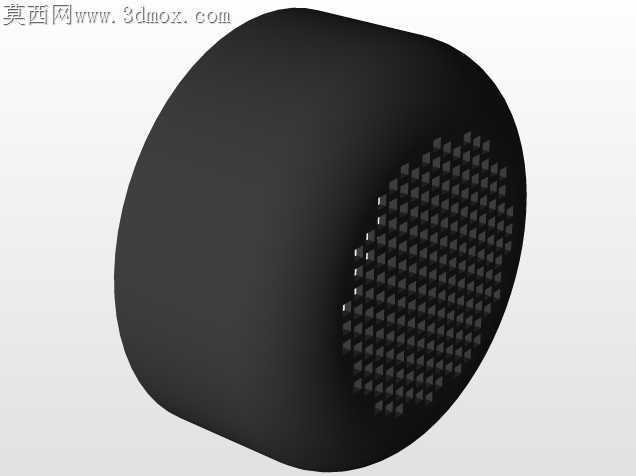

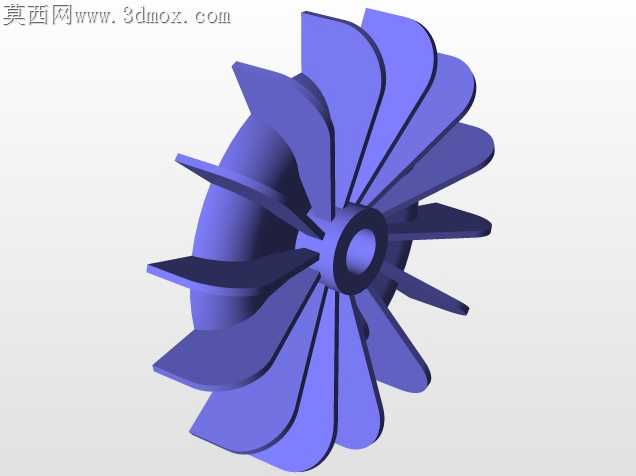

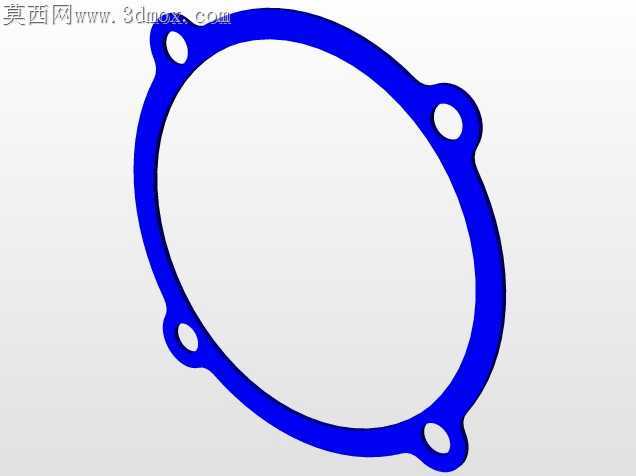

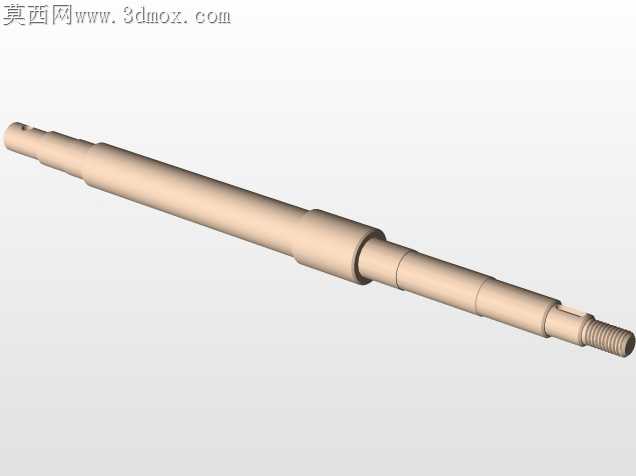

车间里常碰到老式离心泵装配时的错位问题——电机轴与泵腔叶轮的同轴度偏差超0.02mm，运行三五百小时就会出现密封件偏磨、轴承异响的故障，这款单体泵的结构设计刚好对准了这类加工装配的痛点。泵体进出口的法兰面做了加厚凸台设计，凸台边缘预留了0.5mm的精加工余量，冲压成型的阀体支架在焊接定位时，能靠凸台的基准面快速找正，不用反复打表调整法兰与泵腔的垂直度，比常规无凸台的泵壳省了近三分之一的装夹找正时间。电机端的散热筋没有做等厚的规整排布，靠近接线盒位置的筋条特意削薄了1mm，避开接线端子的走线空间，同时不会影响整体散热面积，PVC风扇的扇叶边缘做了微小的倒角处理，高速转动时不会和端盖的内侧棱边发生刮蹭，哪怕端盖冲压时存在0.2mm以内的形位公差，也能顺利装配不用二次修磨。泵腔内部的流道曲面没有追求过度顺滑的镜面效果，而是保留了铣削加工后的细微纹理，实际输水工况下，这种微纹理反而能减少水流贴壁的层流阻力，比抛光流道的泵效高出2个百分点左右，还省了流道抛光的加工成本。定子与转子的装配间隙控制在0.3mm到0.35mm之间，既不会因为间隙过小出现扫膛风险，也不会因为间隙过大降低电机的功率因数，端盖与泵体的连接螺栓孔做了错位防呆设计，四个安装孔的孔距有一个比其他三个小2mm，装配时不会出现端盖装反导致油孔错位的问题。整流罩和法兰的连接位做了嵌入式的定位止口，不用额外做标记就能快速对齐安装孔，吸送3X3规格的小颗粒介质时，叶轮入口的圆弧过渡段做了15度的倾角设计，能减少颗粒对叶轮入口的冲刷磨损，比直角入口的叶轮使用寿命延长近40%。支架的安装脚做了长条形的调节孔，现场安装时可以微调泵体的水平位置，不用重新打膨胀螺栓孔，适配不同安装基座的公差偏差。接线盒旁边的电容固定位做了弹性卡扣结构，不用额外打螺丝就能固定电容，装配时单手就能完成卡扣卡合，减少了装配工位的螺丝用量和操作时间。
