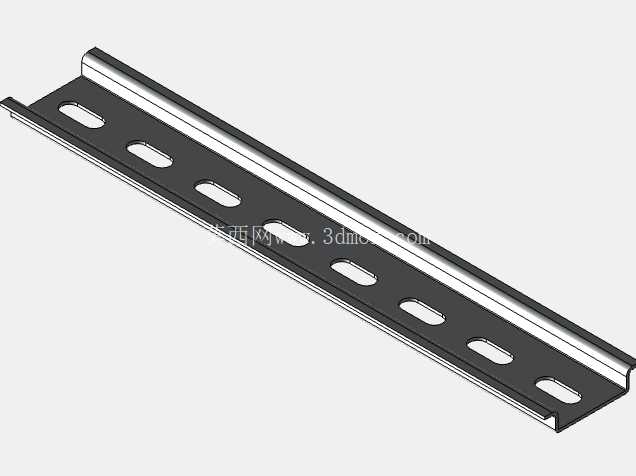

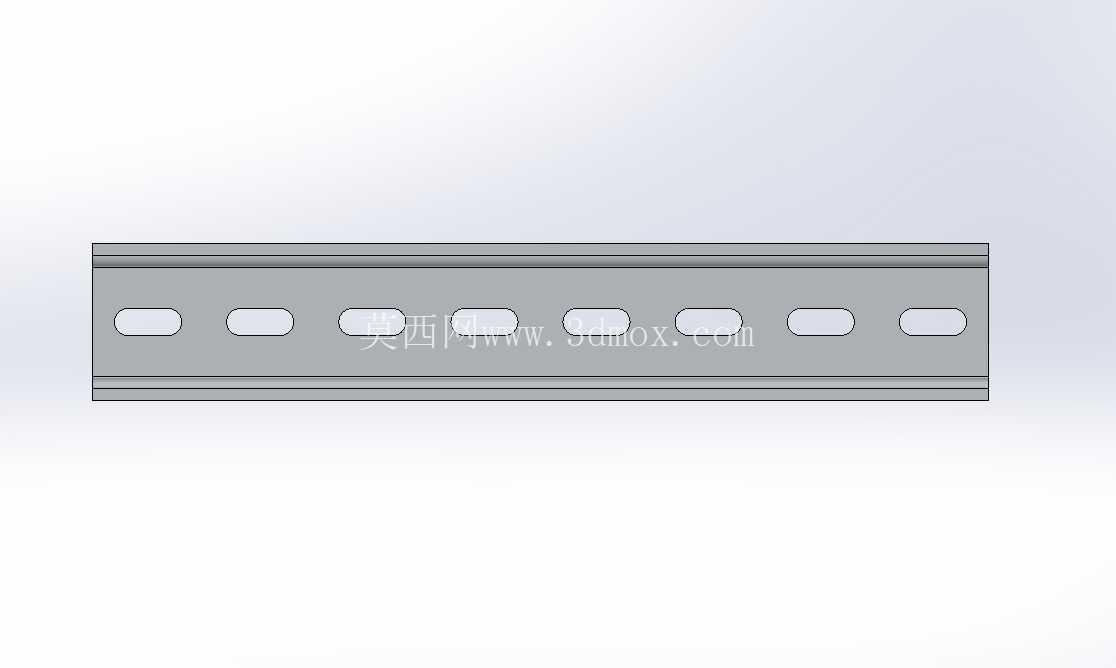

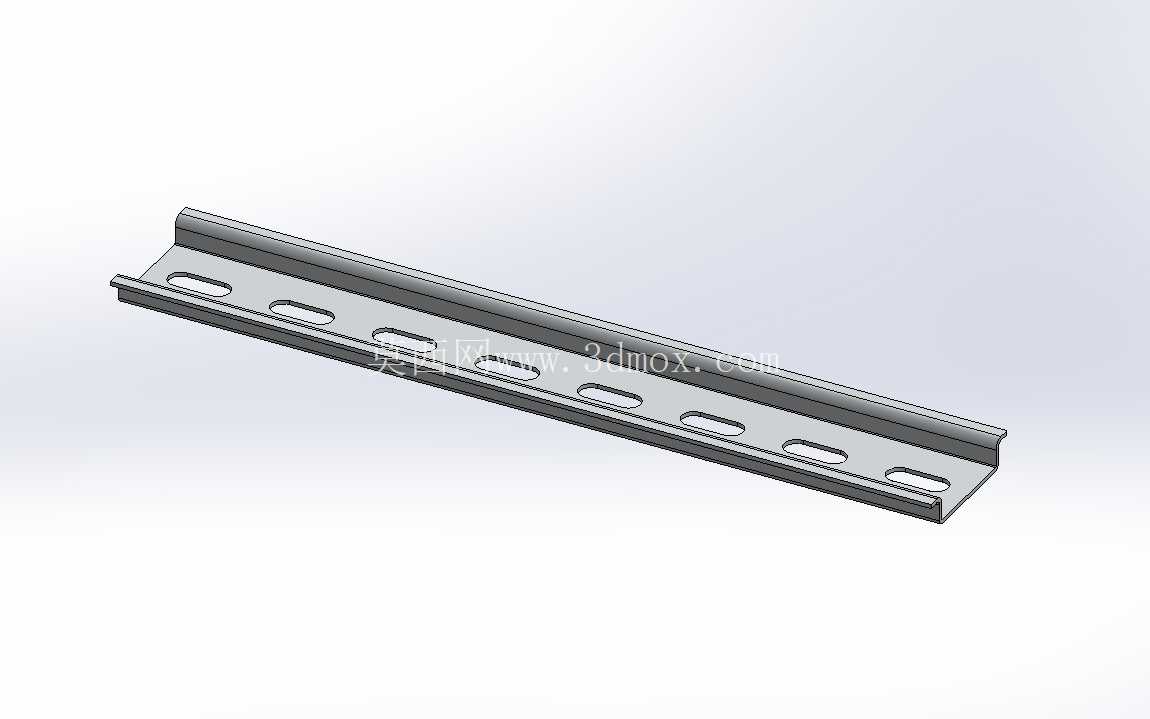

35X7.5规格200mm长穿孔DIN电气安装导轨

在低压电气柜、工业控制箱、楼宇配电模组的装配场景里，这类穿孔式DIN导轨是承载各类电气元件的核心基础安装件，日常做电控系统布局时，几乎所有模数化的电气元件，比如小型断路器、继电器、接线端子排、信号隔离模块，都要依托这类导轨完成快速卡装固定，不用针对每个元件单独设计安装孔位，能大幅压缩柜体内部的装配工时。这款导轨截面尺寸为35mm宽、7.5mm高，是目前全球电气行业通用的标准安装规格，单根长度200mm，刚好适配小型分线盒、桌面式测试治具、分布式IO站这类小空间安装场景，不会出现长导轨裁切后的毛边变形问题，也能避免短尺寸定制带来的公差偏差。导轨本体采用冷弯冲压工艺成型，两侧的翻边结构经过多道辊压校准，卡装元件时的插拔力控制在合理区间，既不会因为间隙过大导致元件卡装后松脱晃动，也不会因为翻边尺寸过盈让元件拆装时需要过度用力损坏卡扣。表面均匀排布的长圆形穿孔是这款导轨的核心设计点，孔位沿着导轨长度方向等距分布，安装时可以直接通过螺栓穿过孔位将导轨固定在安装梁、柜体背板或者设备基板上，相比无孔导轨需要现场钻孔攻丝的操作，穿孔设计能直接适配不同孔距的安装基面，现场装配时不用额外做钻孔加工，哪怕是临时改造的电控场景，也能快速完成导轨固定。从设计逻辑来看，这款导轨的截面弧度、翻边高度、板材厚度都严格遵循通用安装规范，建模时先通过草图绘制标准截面轮廓，再通过拉伸生成基础坯体，之后按照等距阵列排布安装孔，对孔位边缘做了微小的倒角处理，避免安装时螺栓头刮伤安装面或者划破线缆绝缘层。导轨的安装边界需要重点注意，固定时导轨背面要和安装基面完全贴合，不能出现悬空段，否则卡装重型元件比如大容量接触器时，导轨会出现弯曲变形，导致元件卡接失效；导轨两端要预留至少10mm的操作空间，方便后期拆装元件时的卡扣解锁操作，同时相邻并排安装的导轨之间要预留足够的走线空间，避免线缆挤压到元件的接线端子。在实际设备应用中，这类短尺寸穿孔导轨除了常规的配电柜体使用，还经常用在自动化设备的阀岛安装、传感器接线端子集中排布、小型设备的控制模块安装场景，比如小型桌面式点胶机的控制盒内部，用200mm长度的导轨刚好能卡装4-6个接线端子和一个小型断路器，空间利用率刚好，不会浪费柜体内部的有限空间；还有户外小型监控设备的防水接线盒里，这类镀锌材质的穿孔导轨能抵御一定的潮湿环境侵蚀，长期使用不会出现锈蚀卡滞的问题，后期更换元件时依然能顺畅拆装。建模过程中对导轨的配合公差做了精准还原，两侧卡边的平行度控制在合理范围内，不会出现截面扭曲导致的元件卡装歪斜问题，穿孔的位置度偏差也控制在装配允许范围内，安装时螺栓能顺利穿过孔位，不会出现孔位错位需要重新扩孔的情况。另外导轨的边缘都做了卷边钝化处理，没有尖锐的毛刺，装配操作时不会划伤操作人员的手部，也不会刮破顺着导轨排布的线缆外皮，降低电控系统的短路风险。
