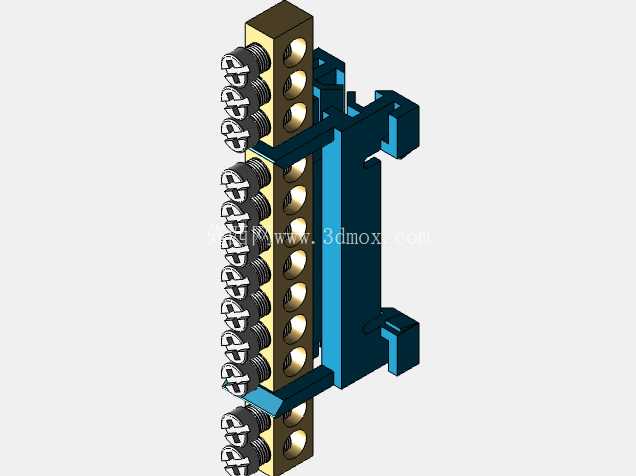

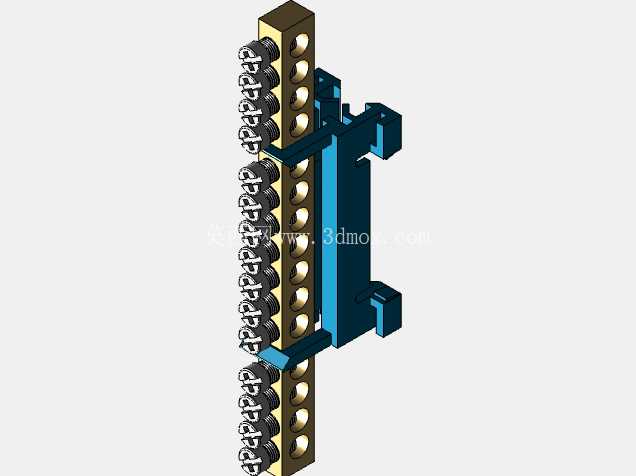

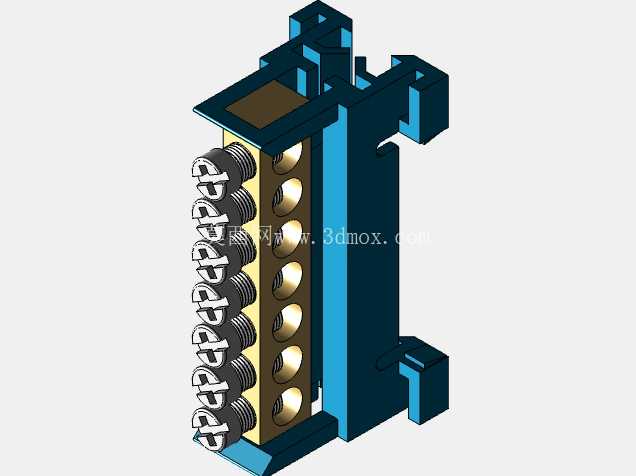

DIN导轨安装式N与PE接线端子排结构

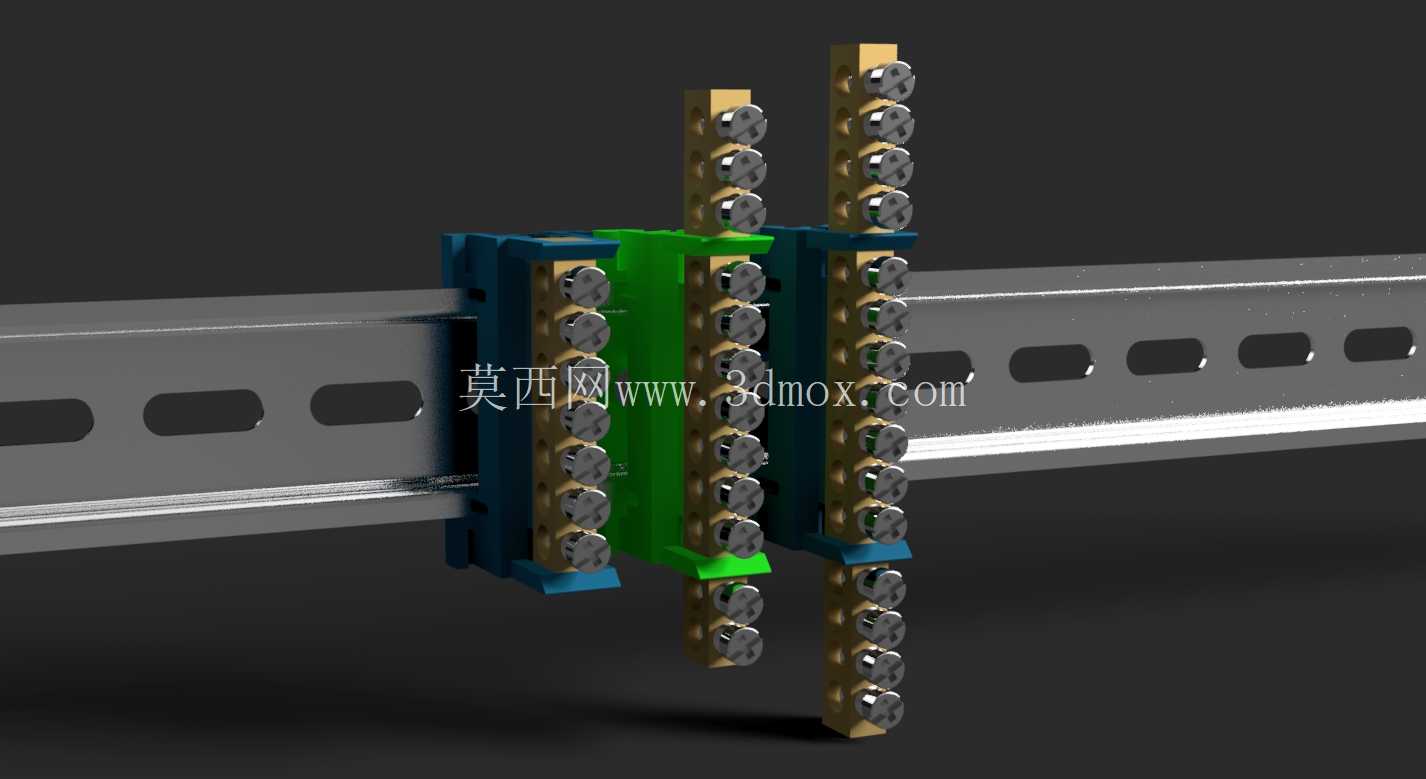

在低压配电盘、工业控制柜、楼宇电气箱这类需要规整线缆接线的场景里，导轨式接线端子排是最常用的线缆分接、汇流组件，本次呈现的是适配标准DIN导轨安装的零线（N）与保护接地（PE）集成式端子排结构，这类组件直接决定了柜内接线的规整度、接线可靠性与后期运维的便捷性。从实际安装边界来看，该端子排完全适配行业通用的TS35型DIN导轨，也就是业内常说的35mm标准卡轨，安装时无需额外打孔固定，通过端子基座自带的弹性卡爪即可直接卡入导轨，卡接后基座与导轨的配合间隙控制在0.2mm以内，不会出现沿导轨方向的窜动，同时单组端子的基座宽度控制在12mm，多组拼接时可以紧密贴合，不会出现拼接缝隙导致的安装错位，适配柜内导轨上的紧凑排布需求，不会额外占用过多柜内纵深空间，适配深度150mm以上的常规电气柜安装要求。从功能特性上看，该端子排区分了N极零线汇流与PE极接地汇流两个独立通道，两个通道之间通过绝缘基座实现完全电气隔离，绝缘件采用阻燃PA66材质，可耐受125℃的长期工作温度，阻燃等级达到V0级，即便柜内出现局部过载发热，也不会出现绝缘件熔融引燃的风险。每个接线位采用螺钉压接结构，压接螺钉为镀锌钢材质，表面做钝化处理，避免长期使用出现锈蚀导致压接力下降，单个接线位可适配1.5-6mm²的多股铜芯线缆，压接时螺钉的压紧力可达到1.2N·m，足够保证线缆与端子导电件的可靠接触，不会因为设备运行时的振动出现线缆松脱、接触电阻过大发热的问题。导电件部分采用高纯度铜质基材，表面做镀镍处理，既保证了导电性能，又能避免长期使用出现氧化层导致的接触不良，N极与PE极的导电排为独立一体式冲压结构，相邻接线位之间的导通电阻小于0.5mΩ，大电流通过时不会出现明显的压降，满足63A及以下的回路汇流需求。设计思路上，这款端子排采用了模块化拼接的结构逻辑，不同极数的端子单元可以根据实际接线需求自由拼接，不需要单独定制固定极数的成品，比如现场需要8位N极加6位PE极的组合，只需要将对应数量的N极单元、PE极单元沿导轨拼接即可，基座之间设置有定位卡扣，拼接后相邻单元不会出现相对位移，同时不同功能的端子基座采用了差异化的颜色标识，N极单元采用蓝色绝缘基座、PE极单元采用黄绿双色标识的绝缘基座，现场接线时可以通过颜色快速区分功能，避免接线错误，降低施工时的错接概率。从实际使用场景来看，这类端子排广泛应用于工厂低压配电柜的进出线分接、自动化设备控制柜的内部线缆汇流、光伏并网箱的直流侧接线汇流、住宅分户配电箱的零线与接地排布置，相比传统的螺栓固定式接线排，这种导轨式安装的端子排不需要在安装板上预先钻孔定位，后期如果需要增加接线回路，只需要在导轨空余位置加装对应端子单元即可，不需要重新加工安装板，大幅提升了柜内布线的施工效率，也方便后期运维时的回路调整。在结构细节上，每个接线位都配备了独立的压线框，压接时压线框会均匀包裹线缆线芯，不会出现螺钉直接压接线芯导致的线芯断股问题，即便反复拆装接线，也不会损伤线缆导体；端子基座的底部设置有防脱卡扣，卡入导轨后如果需要拆卸，只需要用一字螺丝刀撬动卡扣即可快速取下，不需要撬动整个基座导致相邻端子移位。同时端子的接线位上方预留了标识条安装槽，可以插入打印好的回路编号标识，后期运维时可以快速识别每个接线位对应的回路，不需要逐根梳理线缆走向。考虑到柜内可能存在的凝露、粉尘环境，绝缘基座的拼接面做了凹凸契合的密封结构，拼接后相邻基座之间的缝隙小于0.1mm，可以阻挡大部分粉尘进入导电件位置，降低积尘导致的绝缘下降风险，导电件的接线口位置设置有防护挡板，螺钉压接到位后挡板会遮挡接线口的裸露部分，避免运维时误触带电部位，满足IP20的防护等级要求。从安装尺寸的适配性来看，该端子排安装到DIN导轨后，整体高度距离导轨安装面为42mm，接线时线缆的弯曲半径只需要满足3倍线缆直径即可，不会因为端子高度过高导致柜内柜门无法闭合，适配绝大多数标准电气柜的内部安装空间，端子排的左右两端可以加装固定挡板，对整排端子起到端部限位作用，避免运输过程中端子沿导轨滑动错位。
