汽车冲压线用失效安全型自动夹紧工装结构

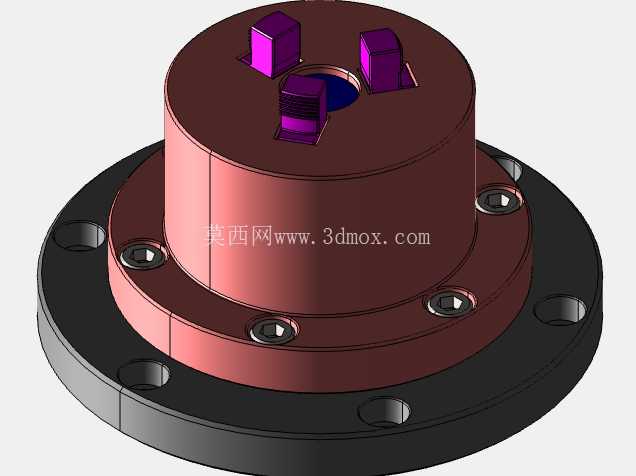

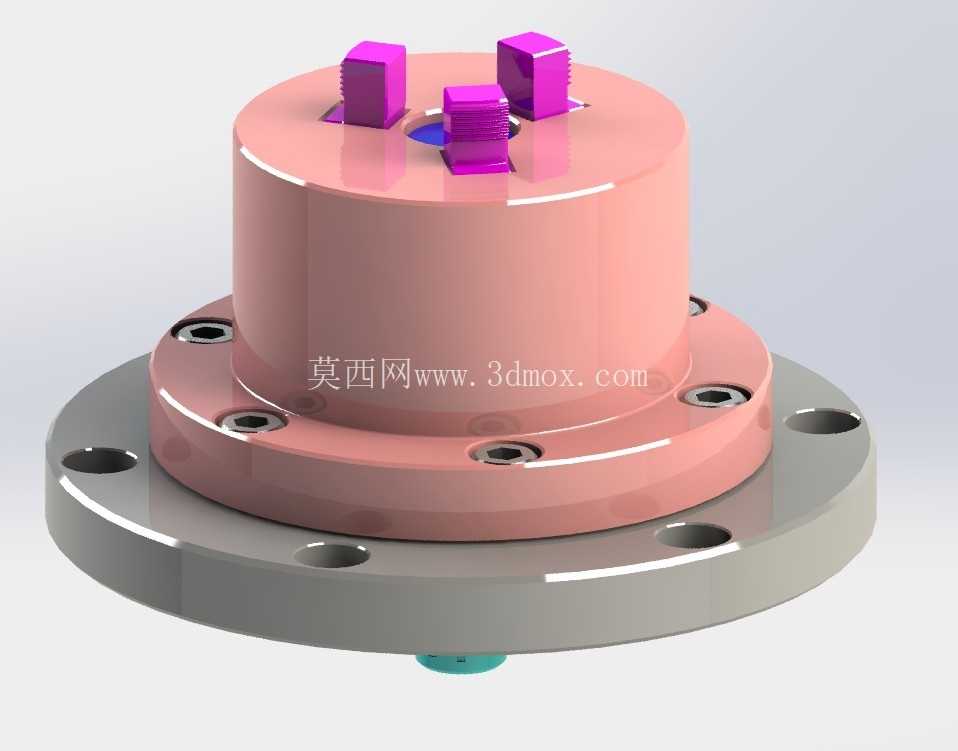

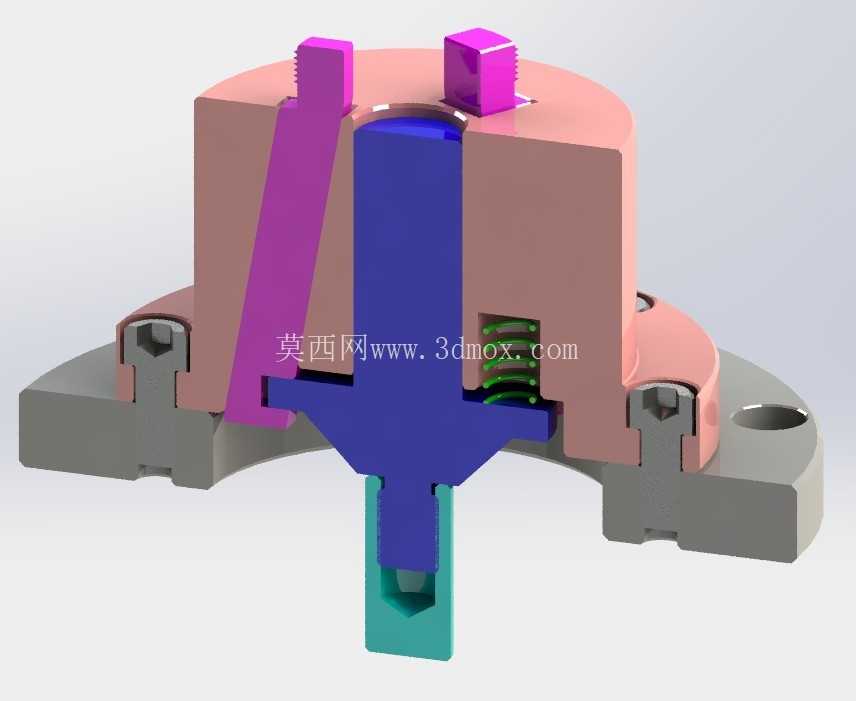

在汽车覆盖件冲压生产的自动化产线里，工件装夹的可靠性直接决定整线的连续运行效率，这套自动夹紧结构正是针对冲压工位断电、气路失压等异常工况设计的失效安全型装夹部件，核心解决常规夹紧装置在动力中断后松夹、导致工件移位报废甚至撞模的行业痛点。从结构布局来看，下部带均布安装孔的圆形法兰盘是整套夹具的安装基准，法兰上的沉孔位置按照冲压模座的通用安装孔距排布，安装时可直接通过内六角螺栓固定在模座或工位转台的基准面上，法兰底面做了0.02mm平面度的精加工要求，保证安装后整套夹具的同轴度误差控制在0.03mm以内，避免夹紧时工件出现偏载。上部的圆柱形主体是夹紧动作的执行腔体，内部集成了机械储能锁紧机构，不需要持续供给气压或电力维持夹紧力，日常生产中动力源仅用来驱动夹紧动作的切换，当外部动力出现故障中断时，内部的储能弹簧会持续输出稳定的顶紧力，通过肘节连杆的力放大结构将推力传递到顶部的夹紧块上，保证夹紧状态不会因为动力消失而解除。顶部的三个紫色夹紧块是直接与工件接触的执行端，块体的夹持面做了防滑齿纹处理，同时根据汽车冲压件常见的定位孔、搭边位置做了避让槽设计，三个夹紧块沿圆周方向均布，夹紧时受力均匀，不会对薄钢板类冲压件造成局部压痕，夹紧块采用快换式结构，仅需松开顶部的紧固螺钉即可更换不同型面的夹块，适配不同规格的冲压工件装夹需求。在机械锁紧结构的选型上，这套结构没有采用单一的弹簧顶紧方案，而是搭配了小角度楔形凸轮的自锁结构，当夹紧到位后，楔形面进入锁止位置，哪怕弹簧出现一定程度的应力松弛，楔形结构的自锁特性也能保证夹块不会回退，彻底避免夹紧失效的风险。夹具主体与法兰之间设置了防尘密封圈，能够阻挡冲压生产过程中产生的金属碎屑、切削液进入腔体内部，减少内部运动副的磨损，延长整套夹具的维护周期，底部的小直径接口是动力输入接口，可根据现场工况接入气压或液压驱动源，接口尺寸采用行业通用标准，不需要额外制作转换接头即可完成管线连接。在实际产线应用中，这类自动夹紧装置常布置在冲压工位的工件定位工装上，配合机械手完成自动上下料，夹紧动作响应时间控制在0.5秒以内，不会拖慢整线的生产节拍，同时因为具备失效安全特性，不需要额外配置备用电源或应急保压回路，能够简化工位的气路、电路设计，降低设备的整体改造成本。设计过程中针对夹紧力做了精准核算，按照汽车冲压件常见的0.8-2mm厚度钢板的装夹需求，单个夹块的输出夹紧力设定在800-1200N区间，既能够克服冲压过程中工件受到的冲击力、脱模力，不会出现工件移位，又不会因为夹紧力过大导致薄件产生变形。夹具体的外部轮廓做了圆角过渡处理，没有突出的尖锐棱角，避免自动上下料过程中机械手、工件与夹具发生刮碰，主体外表面做了硬质氧化处理，耐磨性能优于普通钢材，同时不会产生锈蚀，适合冲压车间多油、多金属粉尘的复杂工作环境。
