汽车生产线用旋转式多工位冲压工作站

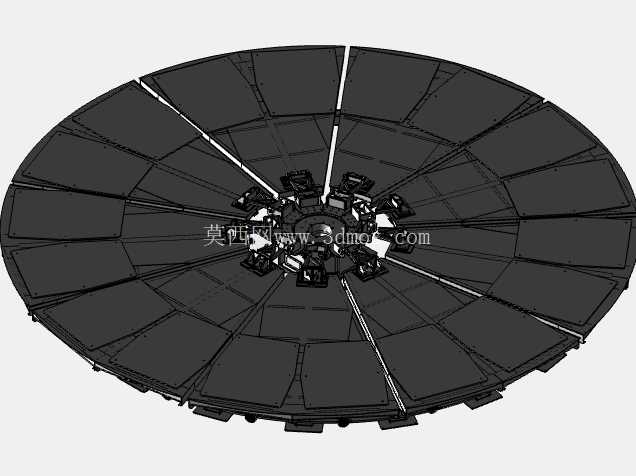

这套旋转式多工位冲压作业单元，主要应用在汽车覆盖件、结构加强件的连续冲压生产线上，适配大批量冲压件的工序流转需求，解决传统直线排布冲压线占地长、工序间转运节拍匹配难的痛点。整体采用大直径圆盘式承载结构，所有冲压工位沿圆盘周向均匀排布，中心区域设置统一的动力传输与定位基准结构，圆盘转动过程中可依次完成上料、多道次冲压成型、冲孔切边、件料检测、下料输出的全流程工序，相比直线排布的冲压线，整体占地面积可压缩近四成，工序间的转运路径完全依托圆盘回转完成，不需要额外设置跨工序的机械手横向移载轨道，减少了移载过程中的定位误差累积。

从结构设计逻辑来看，圆盘本体采用分块式拼接结构，单块扇形工位台可根据对应工序的模具安装需求单独加工定位槽与安装孔位，不需要在整体圆盘上做全域加工，降低了大直径圆盘的加工难度与运输成本，每块扇形工位台下方都设置独立的支撑滚轮组，沿底部的环形基准轨道运行，避免大直径圆盘长期受偏载出现盘面翘曲变形。中心回转支承采用交叉滚子结构，可同时承受轴向压力、径向倾覆力矩与周向回转扭矩，适配冲压作业时的瞬时大冲击载荷，回转驱动采用伺服电机搭配高精度减速器，每次转位的重复定位精度可控制在0.02mm以内，完全满足冲压模具的合模定位精度要求，不会出现转位偏差导致的模具啃模、工件成型尺寸超差问题。

每个扇形工位的安装边界都做了统一的基准设计，工位台面上的T型槽沿径向与周向正交排布，可适配不同尺寸的冲压模具快速装夹，不需要针对每套模具单独做转接板设计，换模时只需要松开T型螺栓即可沿槽调整模具位置，配合中心区域的统一气源、润滑油路接口，每个工位的模具气路、油路都可通过中心回转接头统一供给，避免圆盘转动时出现管线缠绕问题。盘面预留的径向通槽一方面用于排出冲压过程中产生的废料，废料可沿槽直接落入下方的环形废料收集皮带，不需要在每个工位单独设置废料滑槽；另一方面也作为工位检测的触发位，每个工位转至作业位置时，槽位刚好对应下方的位置传感器，可快速确认工位是否转位到位，若出现转位偏差设备会直接触发联锁停机，避免冲头下行与未到位的工位发生碰撞。

在实际生产场景中，这类旋转工作站可适配0.8mm到2.5mm厚度的汽车钢板冲压作业，单工位的最大承载能力可满足中小型汽车覆盖件模具的安装需求，圆盘的回转节拍可根据全线生产节拍灵活调整，最快可实现每分钟12次转位，匹配高速冲压机的作业节奏。相比传统的多机连线冲压模式，旋转式结构的作业人员只需要在固定的上下料位置完成操作，不需要沿生产线来回巡检，上下料位置可搭配独立的安全光栅与防护门，作业过程中人员不会进入冲压作业危险区域，大幅提升生产安全性。

设计过程中需要重点考量圆盘的动平衡性能，由于每个工位安装的模具重量存在差异，在工位排布时需要将重量相近的模具沿中心对称布置，避免回转过程中出现偏载振动，若个别工位模具重量偏差过大，可在对应工位台的下方加装配重块，将整体动平衡量控制在允许范围内，减少回转支承的不均匀磨损。底部的支撑轨道采用分段式淬火钢轨，每段轨道都可单独调整水平度，长期使用出现局部磨损时可单独更换磨损段，不需要整体更换环形轨道，降低后期维护成本。中心区域的集电、集气、集油结构采用多层密封设计，避免冲压过程中的金属粉尘进入回转接头内部造成密封件磨损，延长核心部件的维护周期。

这类旋转工作站尤其适合多工序、小尺寸汽车冲压件的批量生产，比如汽车座椅安装支架、车门加强筋、车身连接卡扣座等零件，可将原本需要4到6台单机连线完成的冲压工序整合到一个旋转单元内，减少设备占用空间的同时，也降低了工序间工件转运带来的表面磕碰伤风险，提升冲压件的成品合格率。
