多爪式气动隔膜夹紧工装结构设计

这套隔膜夹紧结构在薄壁环形件、易变形盘类零件的精密装夹场景中适配性极强，尤其适合汽车冲压零部件生产线上的半成品周转装夹、机加工序定位，以及薄壁碟形零件的检测工位固定，能有效规避传统三爪卡盘装夹薄壁件时产生的局部压痕、装夹变形问题，在小尺寸薄壁冲压件的批量加工场景中，装夹同轴度误差可控制在0.02mm以内，重复定位精度稳定。

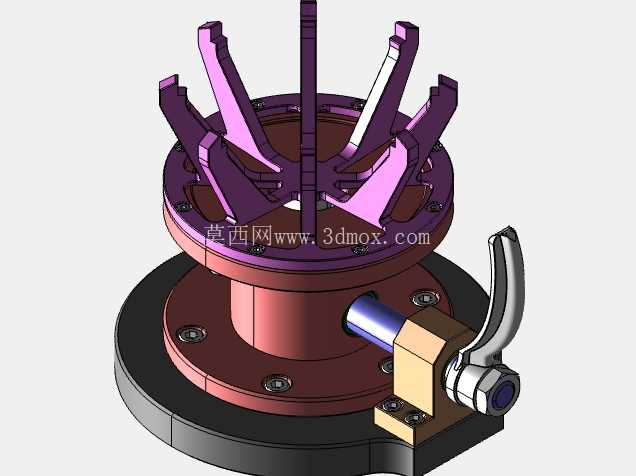

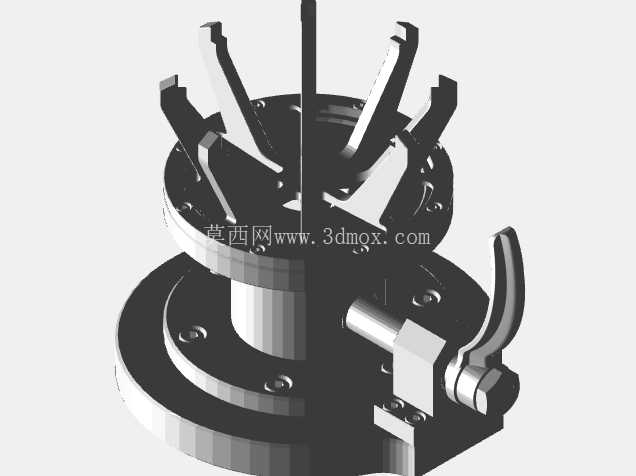

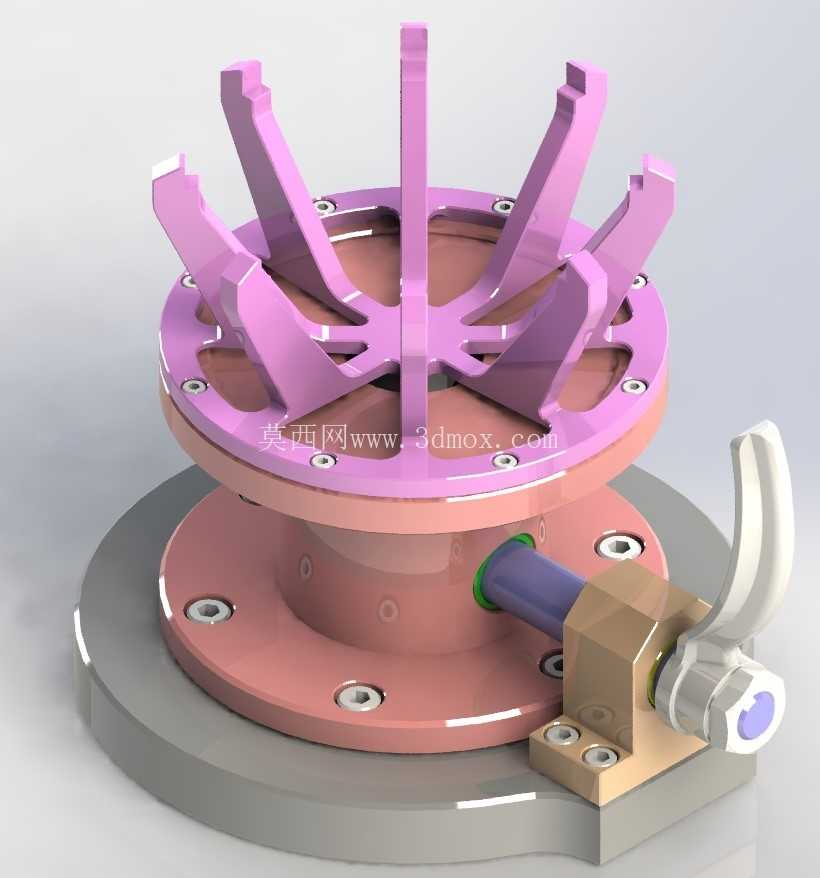

从实际功能逻辑来看，该结构依靠弹性隔膜的预变形实现多点同步夹紧，区别于传统卡盘的点接触硬夹紧，整套夹爪沿圆周均匀分布共10个夹持触点，夹紧力沿零件外圆均匀径向传递，不会对薄壁件产生局部应力集中。驱动端采用侧置式手动扳阀控制气路通断，扳动阀柄即可实现隔膜的加压与卸荷，加压状态下隔膜产生向上的拱起形变，带动沿径向分布的夹爪同步向中心收拢，对放置在定位台面上的零件外圆实现均匀抱紧；卸荷状态下隔膜回弹复位，夹爪同步向外张开，即可快速取下加工完成的零件，单次装夹动作耗时不超过2秒，完全适配中小零件批量加工的节拍要求。

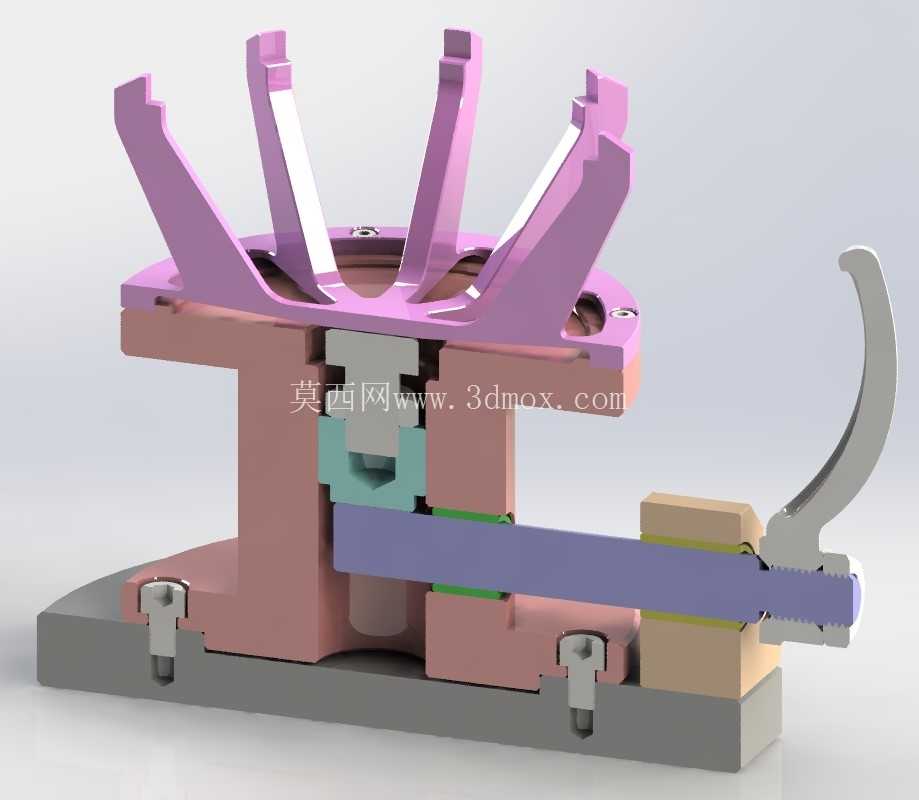

设计层面上，整套结构采用分层堆叠的装配逻辑，最底部为圆形安装法兰底座，法兰面沿圆周均匀分布6个沉头安装孔，可直接固定在机床工作台或者工装转接板上，安装基准面的平面度要求控制在0.01mm以内，保证整套工装的安装水平度。中间层为气室基座，内部加工有密闭的气压腔，侧壁预留气路接口与手动控制阀连通，气室的密封采用O型圈端面密封结构，可承受0.6MPa以内的工作气压，不会出现漏气泄压导致的夹紧力不足问题。上层为隔膜安装座，弹性隔膜通过外圈的12个紧固螺钉均匀压合在安装座与气室基座之间，保证隔膜受压时形变均匀，不会出现局部应力过大导致的隔膜撕裂问题。夹爪通过销轴铰接在隔膜安装座的径向槽内，夹爪的夹持端设计有与零件外圆匹配的弧形贴合面，夹持面做了倒角处理，避免装夹时刮伤零件表面，夹爪的驱动端与隔膜中心的驱动盘接触，隔膜形变时推动驱动盘轴向位移，通过杠杆原理带动夹爪绕销轴转动，实现同步收拢与张开。

安装边界方面，整套工装总高度控制在120mm以内，最大外圆直径为180mm，不会占用过多的机床工作台空间，侧置的手动控制阀向外伸出的最大距离为45mm，安装时只需保证阀柄活动范围内无其他结构干涉即可。夹持范围覆盖直径30mm到80mm的盘类、环形薄壁零件，可通过更换不同弧面尺寸的夹爪适配不同直径的零件，夹爪更换只需拆卸铰接销轴即可完成，无需拆解整套工装，换型时间可控制在5分钟以内。气路接口采用标准快插接头，可直接连接车间现有压缩空气管路，无需额外配置专用气源处理元件，接入管路前只需配置常规的调压阀即可调整夹紧力大小，针对壁厚0.5mm以下的超薄零件，可将工作气压调整至0.2MPa，既能保证足够的夹紧力抵抗切削力，又不会夹伤零件。

在实际生产应用中，这套结构相比传统的弹簧夹头、三爪自定心卡盘，对薄壁件的装夹友好度提升明显，传统卡盘装夹壁厚1mm以下的冲压件时，零件夹紧后的圆度变形通常在0.05mm以上，加工完成松开后零件回弹会导致尺寸超差，而该隔膜夹紧结构依靠多点均匀施力，夹紧后的零件圆度变形可控制在0.01mm以内，加工完成后的零件尺寸稳定性更好。同时整套结构的易损件只有弹性隔膜，隔膜采用耐油橡胶材质制作，正常使用寿命可达10万次以上，更换隔膜只需拆卸上层的紧固螺钉即可完成，维护成本极低。夹爪部分采用45号钢调质处理，夹持面淬火硬度达到HRC40-45，长期使用不会出现磨损凹陷，保证装夹精度的长期稳定。手动控制阀的操作位置设计在工装侧方，操作时无需伸手到工装上方，可有效避免操作过程中被机床主轴碰伤，符合车间安全生产的操作要求。定位台面设计有环形定位止口，零件放置时可快速靠紧止口实现初定位，无需反复调整零件位置，进一步提升装夹效率。
