球体车削加工专用手动工装夹具结构

在回转体零件的车削加工场景中，球形工件的装夹一直是普通车床作业的常见难点——常规三爪卡盘仅能适配圆柱面定位，装夹球体时会出现接触面积不足、定位基准偏移、加工过程中工件打滑转动的问题，若采用软爪修形的方式适配单一批次球体，不仅前期准备工时较长，换型时还需要重新修磨卡爪，无法适配多规格小批量的球体零件加工需求，这款手动式球体车削夹具正是针对这类加工痛点设计的车床配套工装。

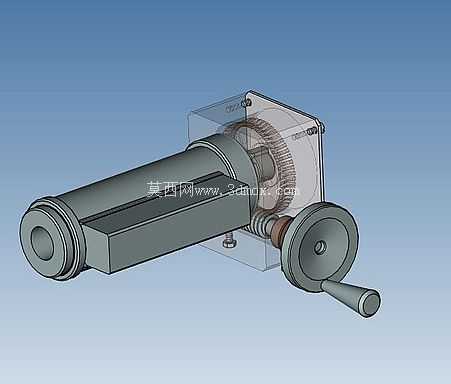

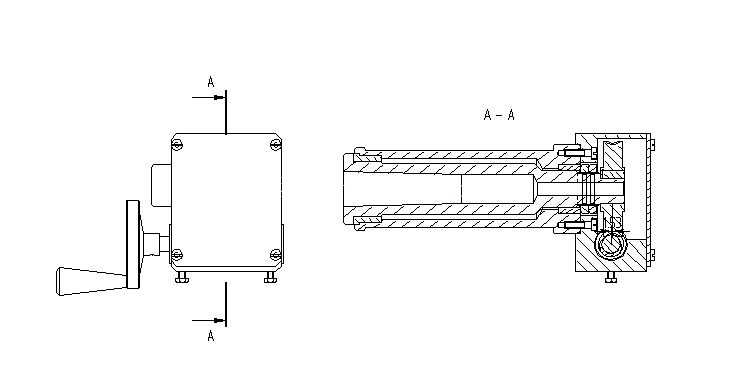

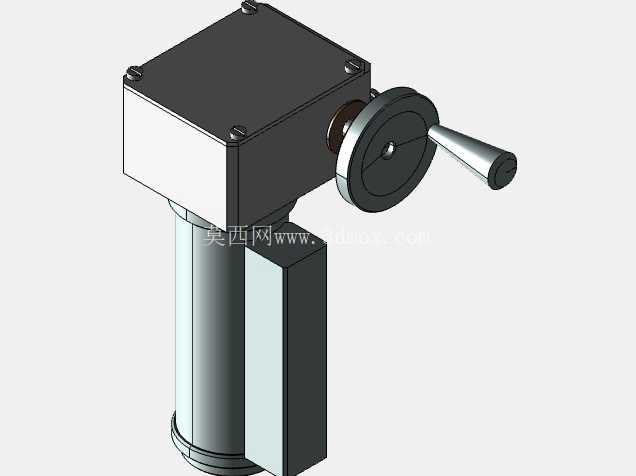

整套夹具采用法兰式安装接口，可直接适配普通卧式车床的主轴端连接尺寸，安装时无需对车床原有结构做改造，通过主轴端的止口定位后用螺栓锁紧即可完成装夹，整体轴向安装长度控制在车床主轴端面到刀架最小安全距离以内，不会出现加工过程中工装与刀架、尾座发生干涉的问题。夹具的主体支撑部分采用一体式箱型结构，内部容纳蜗轮蜗杆传动副，外部伸出的手轮与蜗杆轴直连，转动手轮时可通过蜗杆带动蜗轮转动，蜗轮的输出端连接工件夹紧机构，这套传动结构具备反向自锁特性，加工过程中切削力不会带动夹紧机构松脱，无需额外设置锁紧装置即可保证装夹可靠性。

夹紧端采用V型定位面配合顶紧结构，V型块的夹角经过切削受力验算，可适配一定直径范围内的球形工件，定位时球体的中心自动与夹具回转中心重合，无需每次装夹后做找正操作，大幅降低装夹辅助工时。考虑到车削加工时的切削液冲刷与铁屑飞溅问题，蜗轮蜗杆传动腔设置了密封端盖，端盖与轴的配合位置加装密封圈，避免切削液与铁屑进入传动腔造成磨损，日常维护时仅需定期从注油孔补充润滑脂即可，无需频繁拆解维护。

从结构设计逻辑来看，这套夹具没有采用复杂的液压、气动夹紧方案，全部采用手动机械结构，一方面是为了适配没有气源、液压站配置的普通车床使用场景，降低工装的使用门槛，另一方面纯机械结构的故障率更低，在车间多粉尘、多切削液的作业环境下稳定性更强。夹具的手轮操作位置设置在靠近操作者的一侧，装拆工件时操作者无需探身到主轴附近，站在常规操作位置即可完成夹紧与松脱操作，符合车床作业的人机工程要求。

在加工适配性上，这套夹具除了可以完成整球的外圆车削，还可以适配半球类、带柄球体类零件的装夹，更换V型定位块即可适配更大直径范围的工件，扩展工装的使用场景。夹具的所有受力零件均经过刚度校核，夹紧力传递路径经过优化，转动手轮施加的较小力矩即可通过蜗轮蜗杆副放大为足够的夹紧力，避免夹紧力不足导致的工件飞出风险，同时也不会因为夹紧力过大造成球形工件表面出现夹痕，适配精加工工序的装夹要求。

整套结构的外形轮廓做了倒角处理，高速回转时不会出现突出的棱角带来安全隐患，外露的转动部件均设置在防护壳体内部，避免加工过程中铁屑缠绕到转动轴上。安装基准面与定位面的形位公差按照车床工装的精度要求设计，安装后夹具的回转跳动控制在车削加工允许的范围内，装夹工件后无需额外打表找正即可直接开始加工，能够满足普通精度等级球体零件的车削加工要求，对于小批量机加工车间来说，这类专用工装可以有效解决异形回转体的装夹难题，提升加工效率的同时降低装夹找正的工时消耗。
