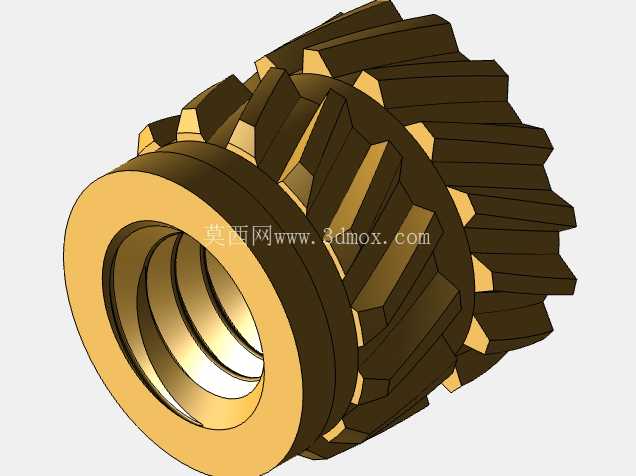

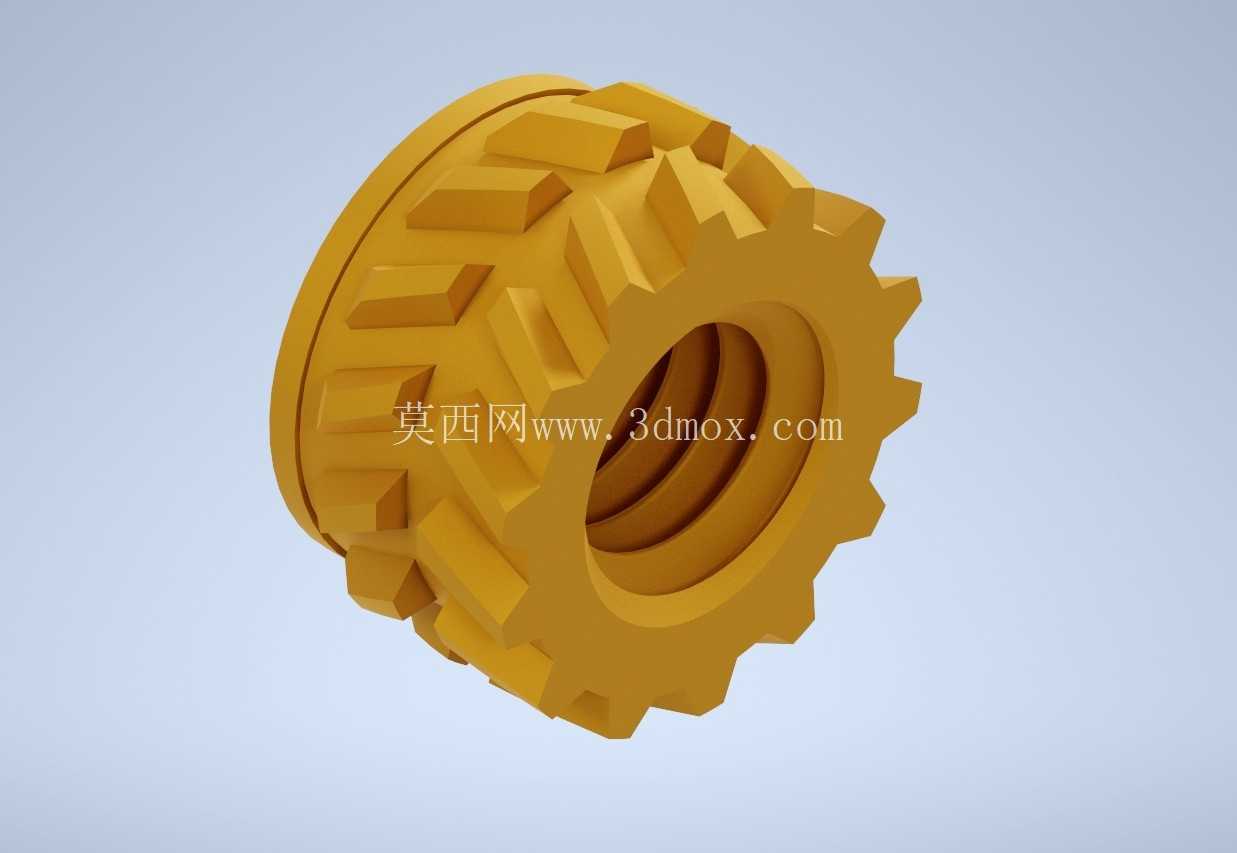

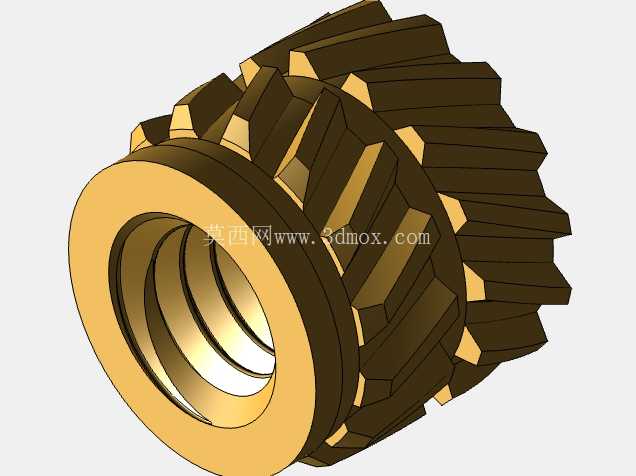

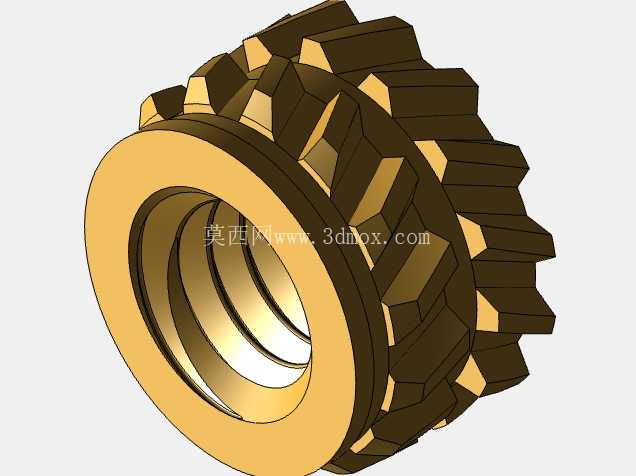

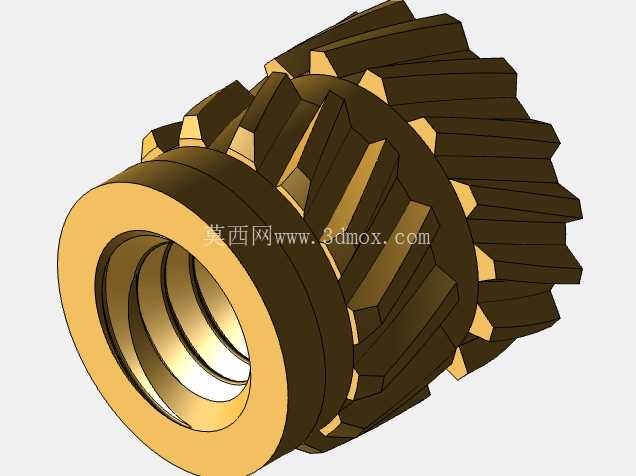

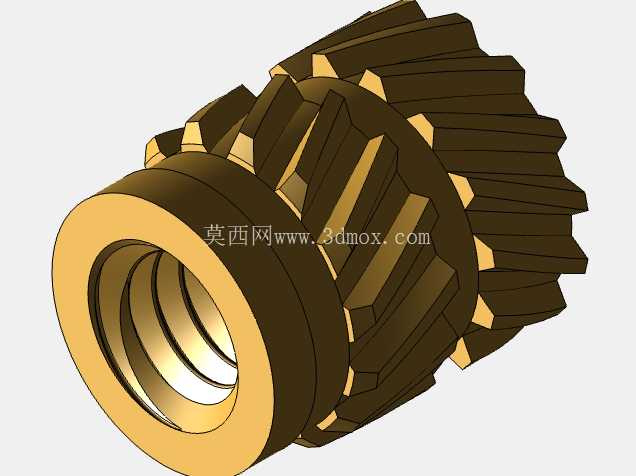

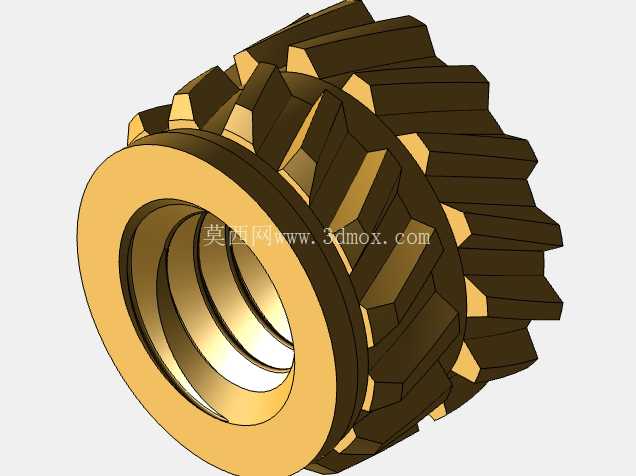

M2.5规格带V形槽滚花嵌入螺母结构

做汽车冲压模具周边配套的塑料嵌件选型快十年，这类带V形槽的嵌入螺母是热压、超声埋植工艺里最常用的紧固件之一，很多刚入行的结构工程师容易把它和普通滚花螺母搞混，实际两者的受力边界和安装场景差得很远。先从实际应用场景说，这类螺母主要用在汽车内饰冲压件配套的塑料基座、传感器安装支架、线束固定座这类需要反复拆装的塑料构件上，纯塑料件的螺纹孔拧三次基本就滑牙，埋入这种铜质或者工程塑料包覆的嵌件后，螺纹副的咬合强度能提升6倍以上，完全能覆盖车载部件的振动耐久要求。

很多人设计的时候容易忽略外形尺寸的安装边界，这款M2.5规格的嵌件外径是4.2mm，对应的塑料预制孔直径要控制在3.8-3.9mm，过盈量太小埋植后会跟着螺栓转动，过盈量太大压入的时候会把塑料基座撑裂，尤其是ABS加纤的材质，内应力本来就大，过盈量超0.2mm基本都会出现微裂纹，温冲循环后直接开裂失效。外圆的V形槽不是随便开的装饰结构，每道槽的角度是90度，槽深0.3mm，压入塑料后熔融的塑料会填充进V形槽里，冷却后形成轴向的防脱卡扣，比直纹滚花的抗拔脱力高40%左右，而且V形槽的边缘做了0.1mm的圆角，不会在压入的时候切削塑料内壁产生碎屑，避免碎屑卡进螺纹里影响螺栓装配。

设计思路上，这款嵌件做了一端的导向倒角，倒角角度15度，长度0.5mm，热压的时候不用刻意对准孔位，导向段能自动导正，不会出现压偏导致的螺母倾斜问题。端部的台阶结构是很多新手容易忽略的细节，台阶直径比外圆大0.4mm，压入到位后台阶会贴紧塑料表面，一方面能控制埋入深度，避免压入过深导致螺纹孔底部被塑料堵死，另一方面台阶能分散压装时的压力，不会把塑料表面压出凹陷，尤其是外观面的安装柱，这个台阶结构能省掉后续打磨表面的工序。

实际设备用途上，这类嵌件适配的安装场景除了汽车冲压模具配套的塑料件，还能用在消费电子的外壳、家电的结构件上，只要是需要在塑料件上形成可靠螺纹连接的位置，都能选这类结构。要注意的是，不同塑料材质对应的槽型参数不一样，PP材质因为收缩率大，V形槽的数量要多2-3道，PA加纤的材质因为硬度高，过盈量要降到0.2mm以内，不然压装力会超过热压机的压力阈值，导致螺母压不到位。

建模的时候要注意几个容易出错的细节，外圆的齿形不是均匀的直齿，是带1度脱模斜度的，要是做模具生产的话，没有脱模斜度的话注塑生产的时候嵌件会卡在模具腔里，生产效率会降很多。内螺纹的收尾要做1.5倍螺距的退刀槽，不然螺栓拧到底的时候会顶到螺母底部，导致装配间隙过大。很多人建模的时候直接调用标准件库的螺母，忽略了外圆的V形槽和台阶结构，打样出来才发现防脱力不够，还要重新改模，耽误项目进度。

从受力角度说，这款嵌件的抗扭强度能达到1.2N·m，完全满足M2.5螺栓的拧紧力矩要求，不会出现拧螺栓的时候螺母跟着转的情况。轴向抗拔脱力能达到800N以上，车载振动工况下不会出现松脱的问题。安装的时候不管是用热压工艺还是超声埋植，都要控制压入速度在5mm/s以内，速度太快的话塑料来不及熔融填充V形槽，防脱效果会大打折扣。

另外要注意安装边界的预留，螺母埋入后，塑料柱的壁厚要做到1.2mm以上，壁厚太薄的话压装的时候塑料柱会被撑裂，长期使用后也会因为内应力释放出现开裂。如果是用在外观面的话，螺母埋入的深度要比塑料表面低0.1mm，避免后续喷涂或者电镀的时候螺母露出表面影响外观。很多结构设计的时候只看螺母本身的尺寸，忽略了周边塑料的壁厚要求，最后量产的时候良率很低，都是前期没考虑到安装边界的问题。
