适配多规格Nema17步进电机的冲压成型安装座

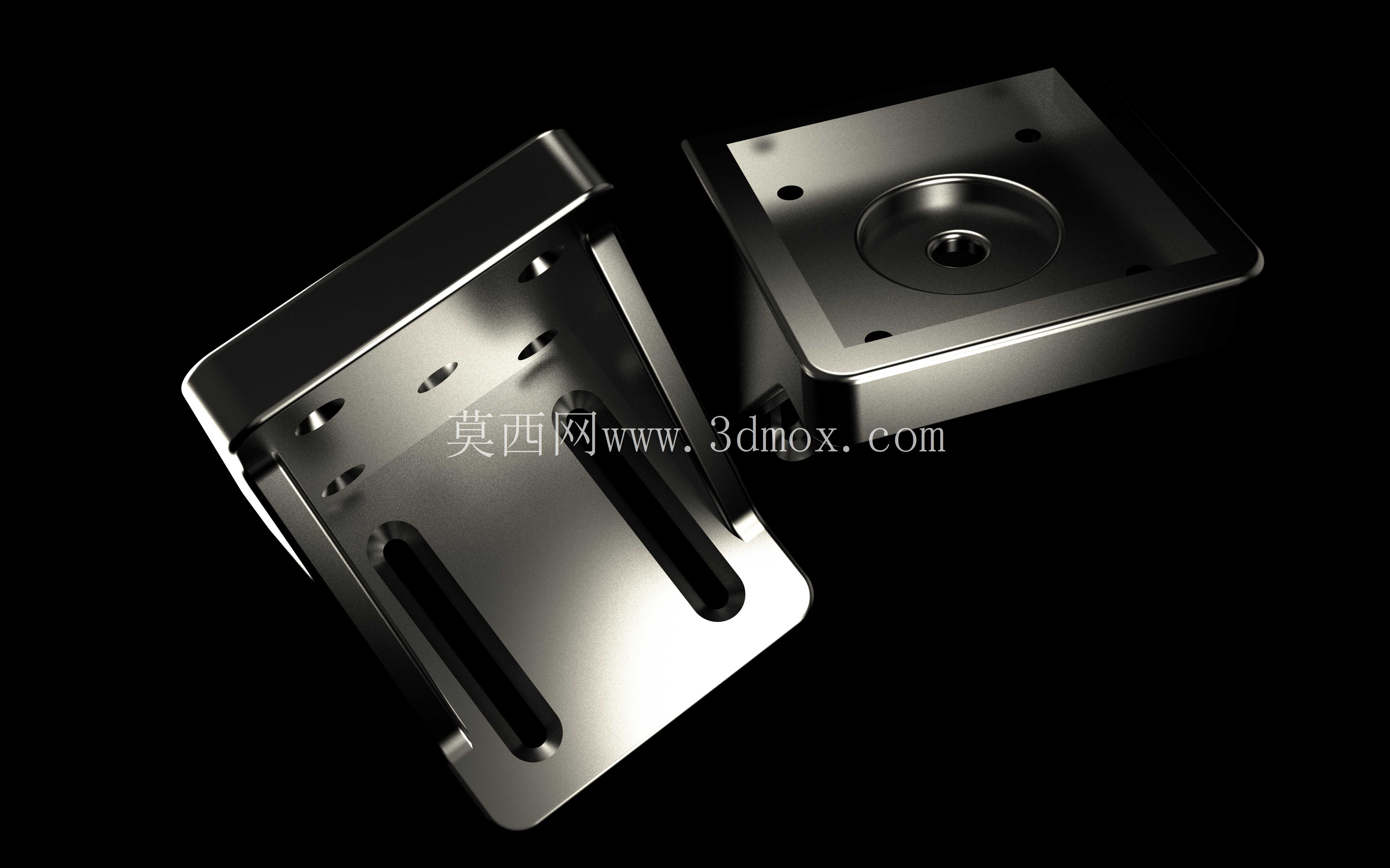

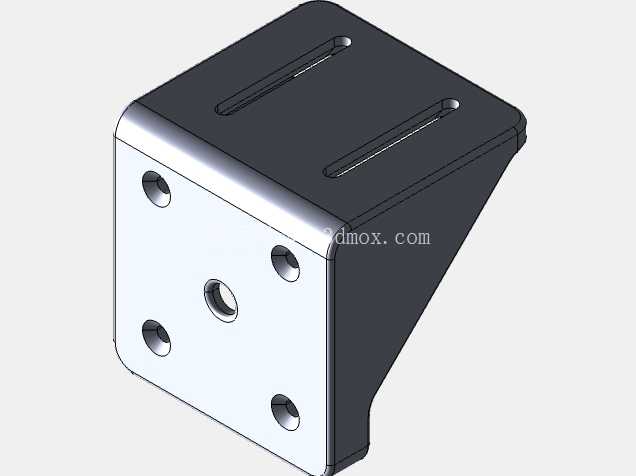

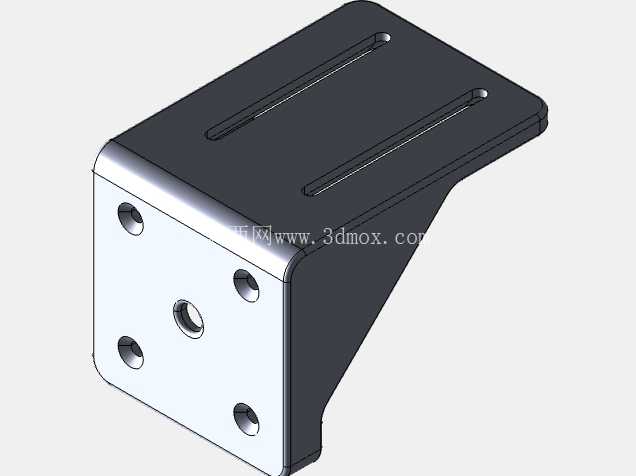

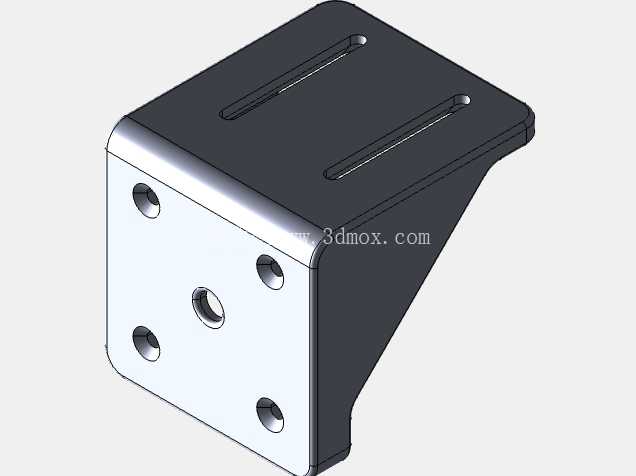

在小型自动化设备、桌面级数控装置、3D打印传动单元以及小型输送模组的搭建过程中，步进电机的安装固定是结构设计环节绕不开的基础工序，Nema17规格步进电机作为小扭矩传动场景的核心动力部件，其安装适配性直接影响整套传动机构的运行稳定性。这款安装座采用冲压工艺成型，主体为L型弯折结构，垂直立面用于贴合电机安装端面，水平底面用于和设备机架、型材框架完成固定，整体结构没有冗余的设计部分，所有结构特征都围绕安装适配、定位精度、安装容错三个核心需求展开。

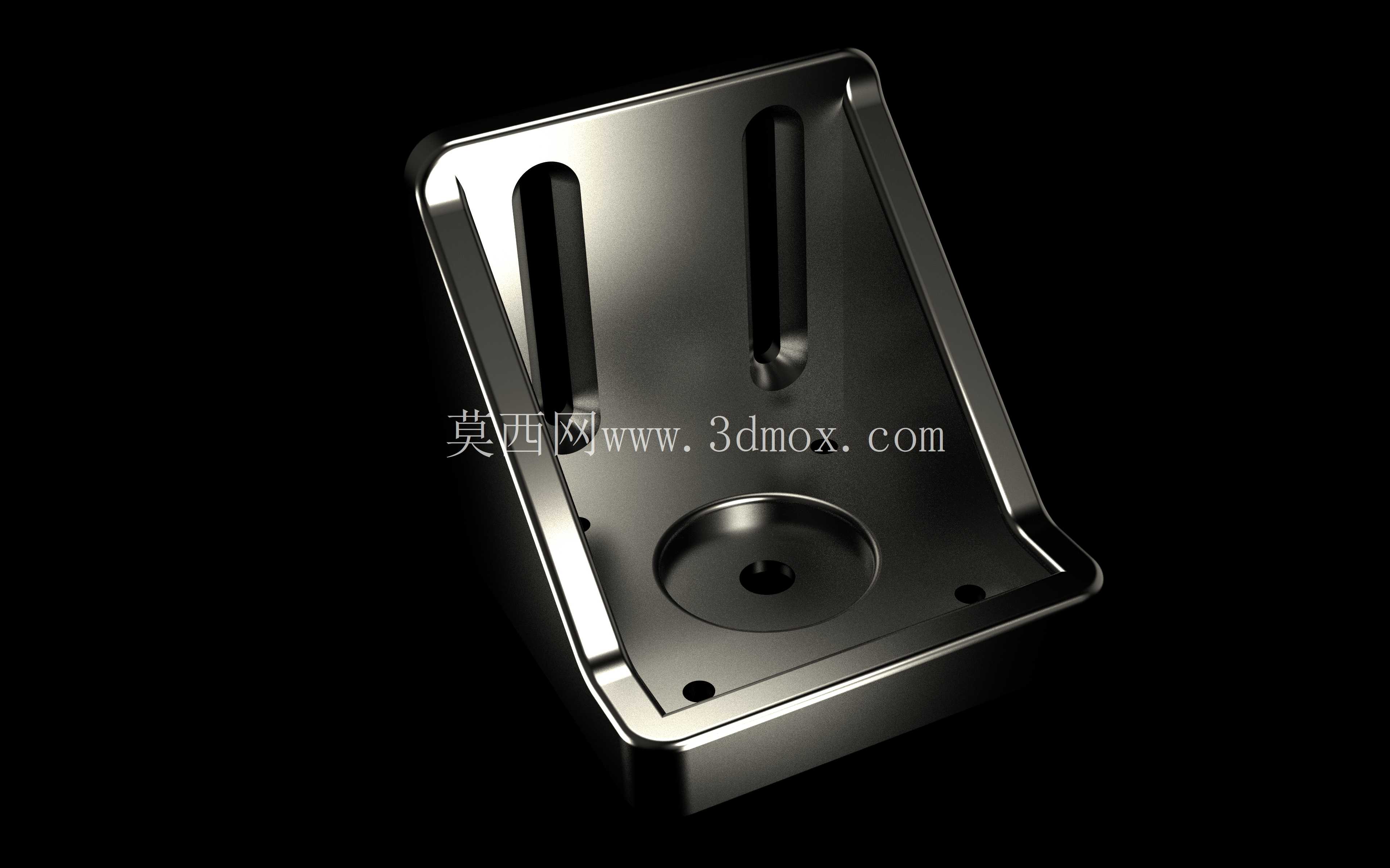

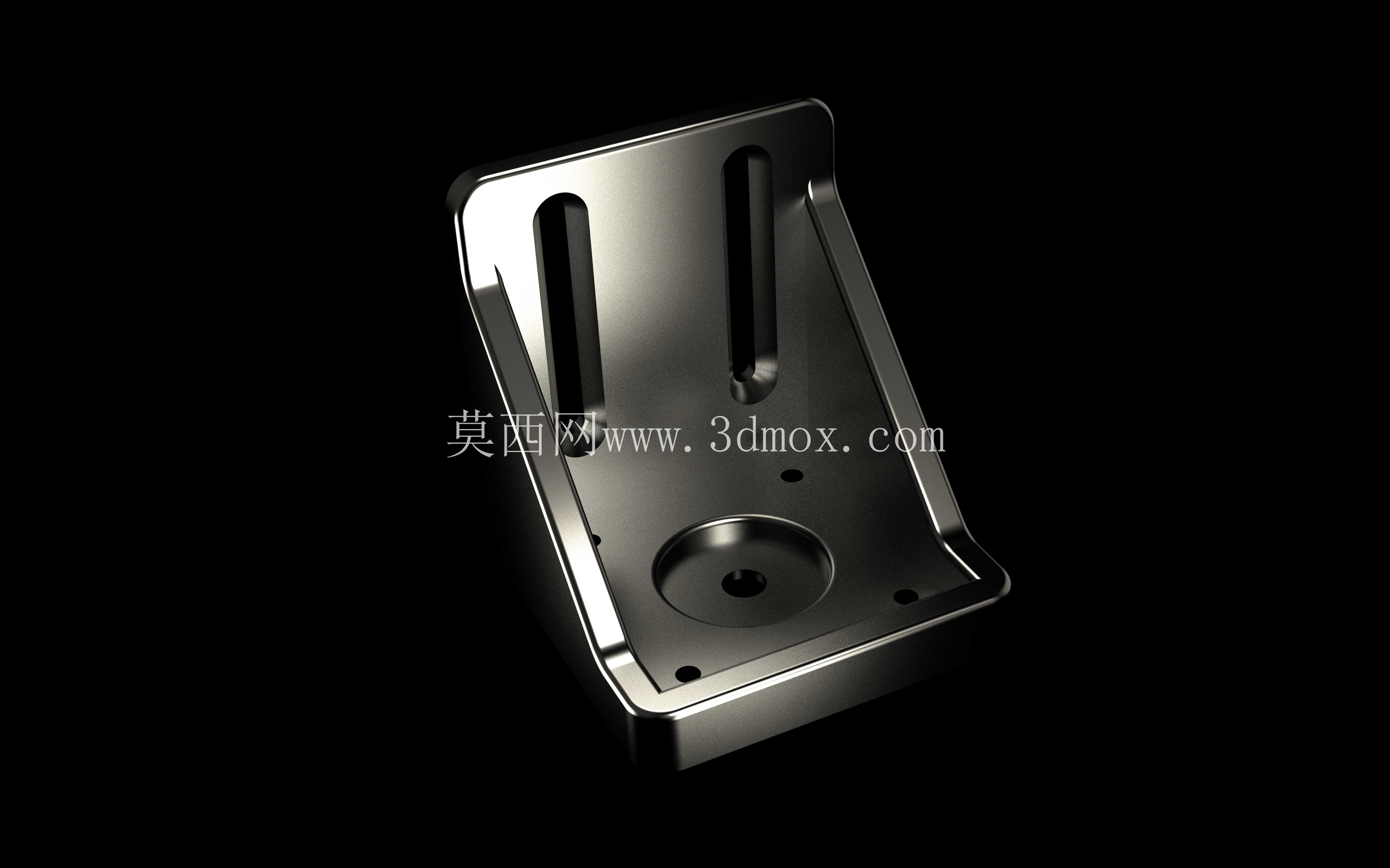

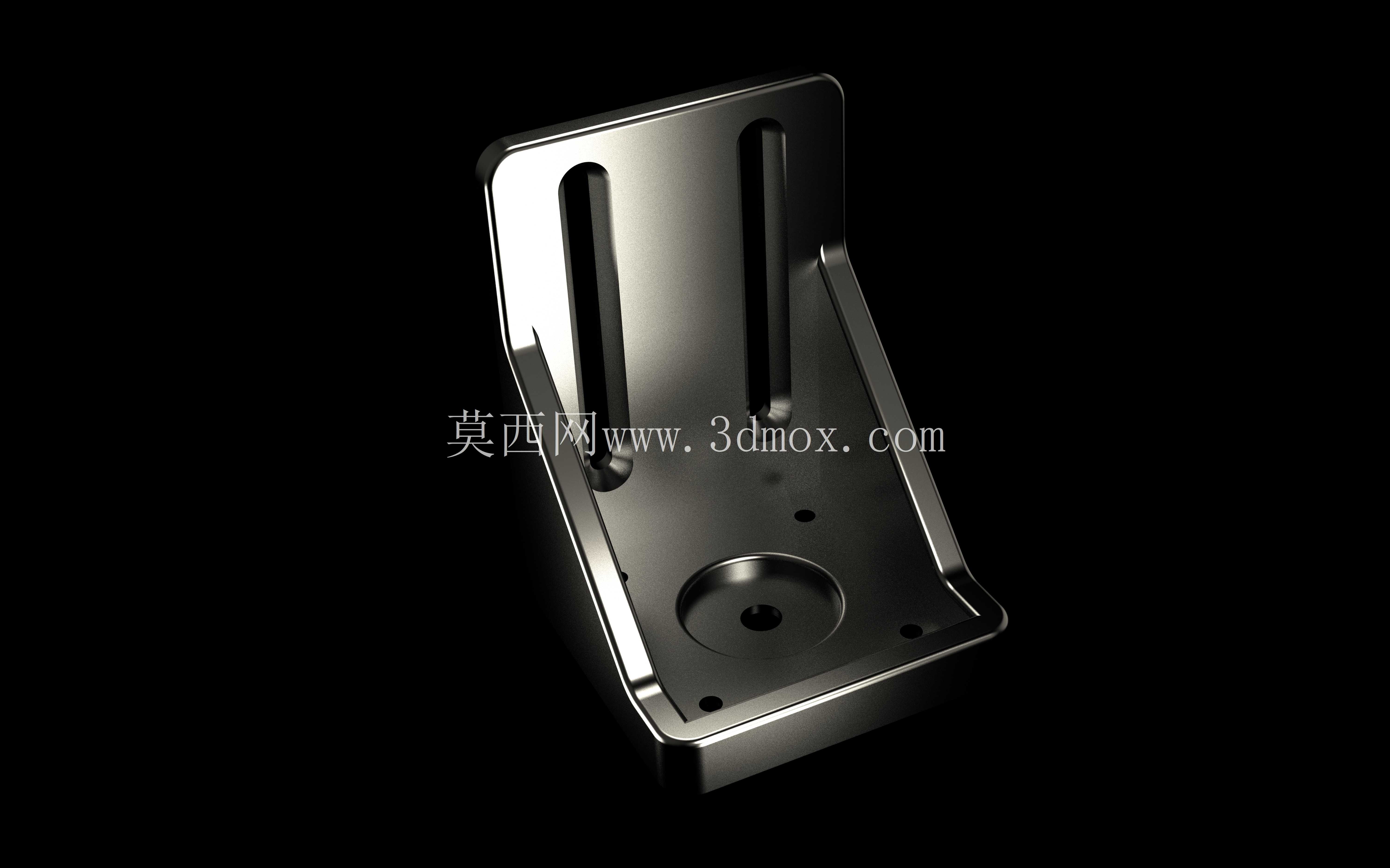

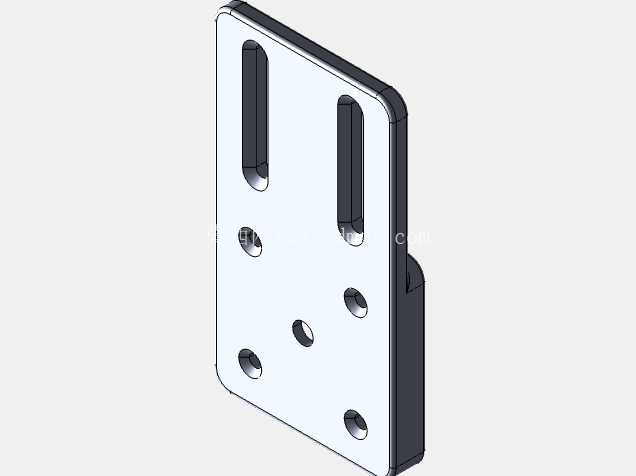

从实际应用场景来看，这类安装座覆盖了单、双、三层不同叠厚规格的Nema17步进电机安装需求，不管是短机身的小扭矩型号，还是叠厚更大的高扭矩版本，都可以通过立面上的长条形调节槽完成安装孔位的对位，不需要针对不同长度的电机单独开模制作专属安装座，能大幅降低非标设备搭建过程中的零件种类储备，减少设计阶段的重复建模工作量。立面上的长槽设计除了适配不同电机的安装孔距偏差，还能在同步带传动场景下实现电机位置的微调，方便张紧同步带，避免传动过程中出现跳齿、打滑的问题，这一点在小型传送带、坐标滑台的装配环节实用性很强，装配工人不需要额外制作张紧结构，仅靠安装座的槽位就能完成皮带张紧度的调整。

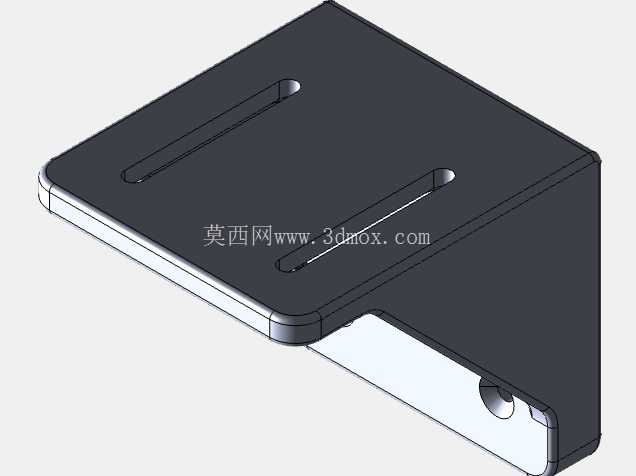

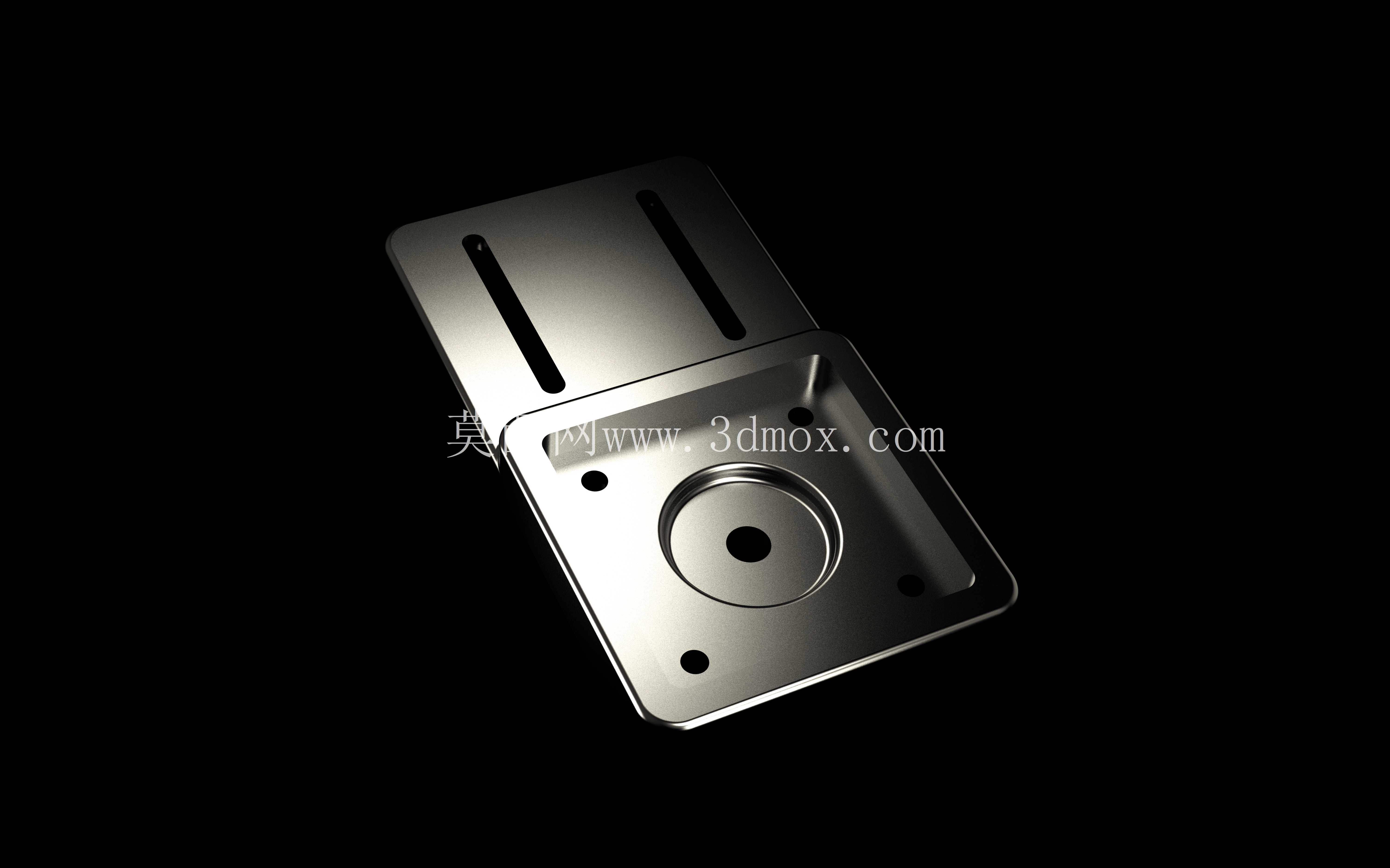

底座平面上的中心沉孔设计，是为了避让电机输出轴端的凸起结构，避免电机安装时端面和安装座立面出现贴合间隙，保证电机轴的伸出方向和安装基准面垂直，减少电机轴承受的额外径向力，延长电机轴承的使用寿命。底座平面上分布的多个小孔，既可以用于和铝型材的T型螺母配合完成螺丝固定，也可以适配不同孔距的安装板，不管是2020铝型材框架、3030型材机架，还是薄钢板制作的设备壳体，都能找到对应的固定点位，不需要额外打孔转接。安装座的边缘做了卷边和圆角处理，冲压成型后没有锋利的毛边，装配过程中不会划伤操作人员的手部，同时卷边结构也提升了整体的结构刚性，避免薄钢板冲压件在受力时出现弯折变形，哪怕电机满负载运行产生振动，安装座也不会出现共振异响，固定位置不会发生偏移。

从设计思路上看，这款安装座没有采用传统的整块铝板铣削成型方案，而是选用冲压工艺加工，在批量生产场景下能大幅降低零件成本，同时冲压件的一致性更好，不需要每个零件单独做机加工去毛刺、平面度校准，适合批量设备的标准化装配。结构设计上充分考虑了安装过程中的容错空间，没有采用严格的公差配合要求，哪怕是3D打印制作的原型件，也能和这款安装座完成适配，在非标设备快速迭代、原型验证阶段，能减少零件加工等待周期，加快样机调试进度。安装边界方面，L型结构的垂直立面高度覆盖了常规Nema17电机的安装端面尺寸，不会出现电机固定后部分安装孔悬空的问题，水平底座的延伸长度足够布置固定螺丝，安装时扳手有足够的操作空间，不会出现螺丝无法拧紧的情况。整体厚度选用兼顾刚性和轻量化的薄钢板规格，不会给设备增加过多额外重量，同时能承受电机运行时的扭矩反作用力，不会因为长期受力出现结构疲劳变形。在小型机械臂的关节动力固定、桌面点胶机的Z轴电机安装、小型雕刻机的传动单元固定场景下，这款安装座都能稳定发挥作用，不需要针对特殊场景做额外的结构修改，适配性覆盖了绝大多数Nema17步进电机的常规安装需求。
