iPhone17Pro手机壳体冲压成型结构设计

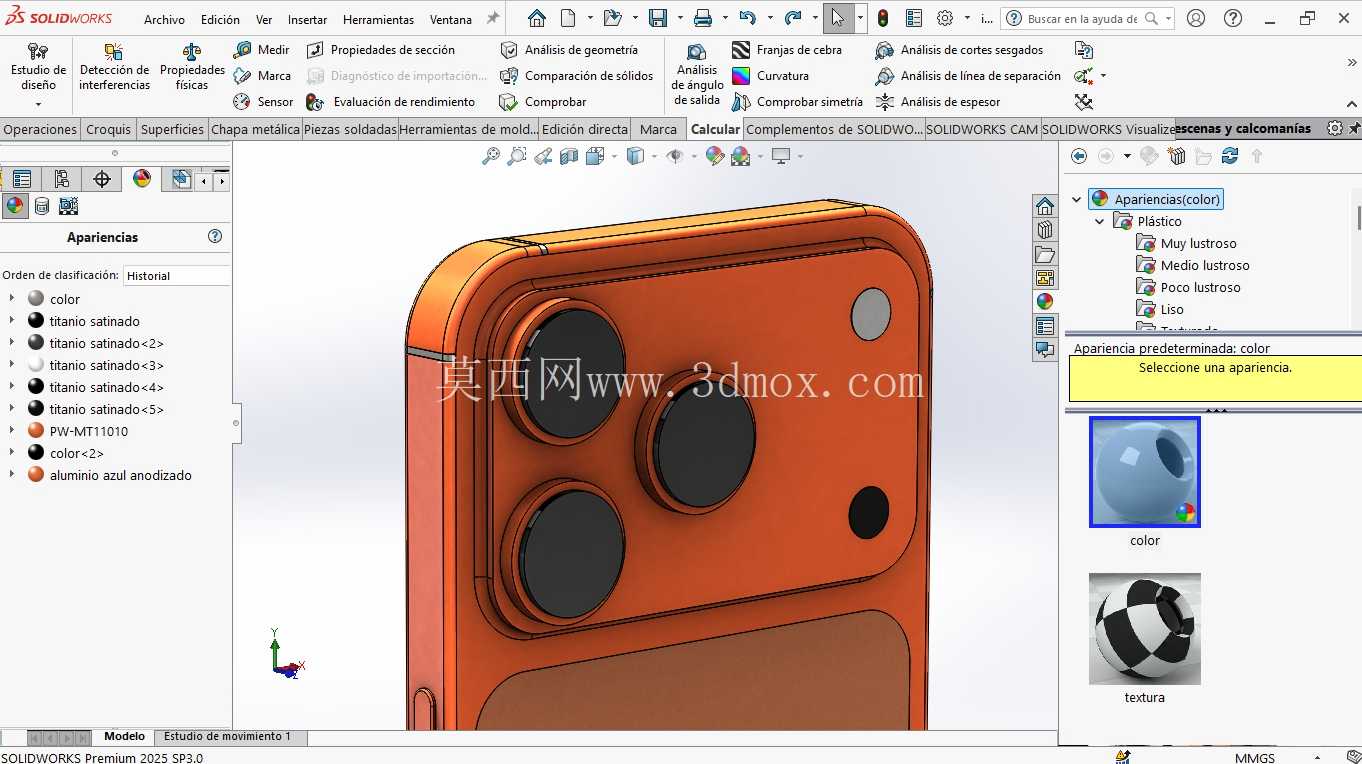

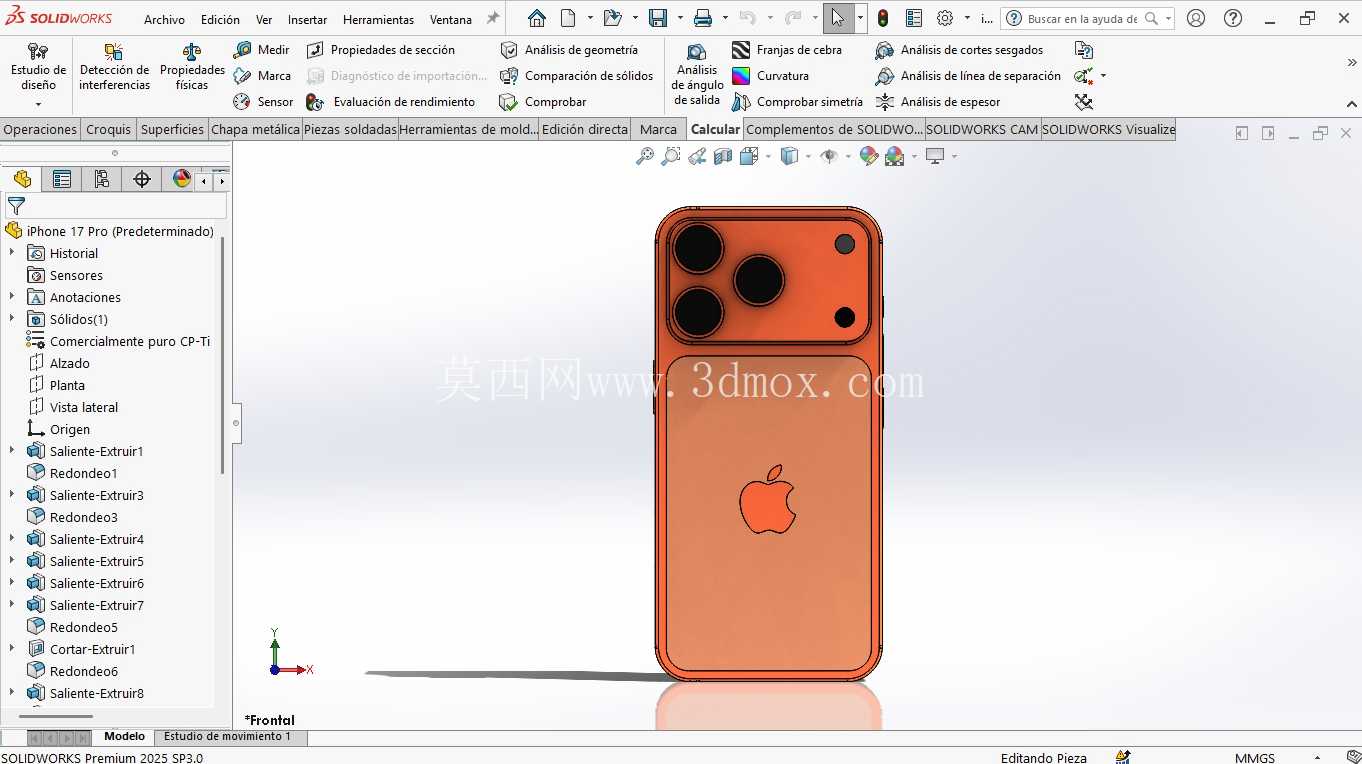

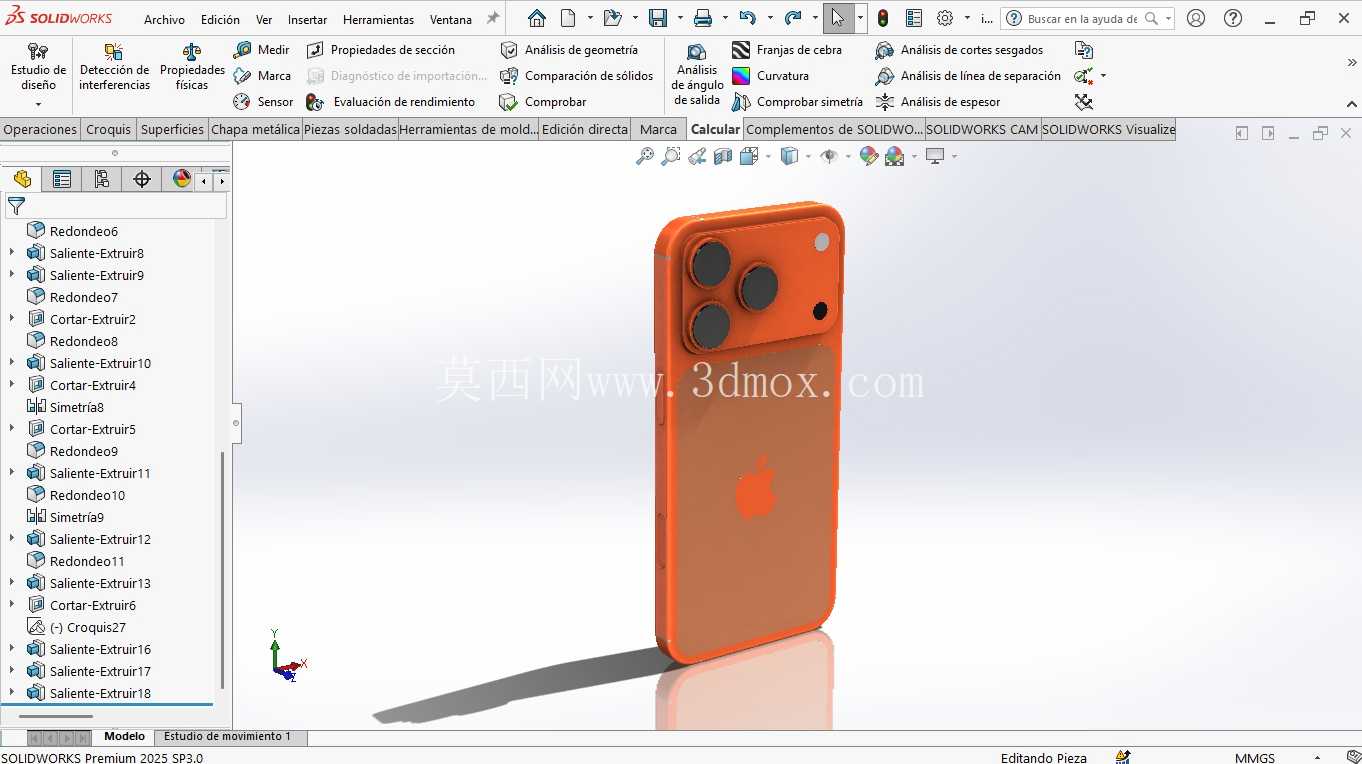

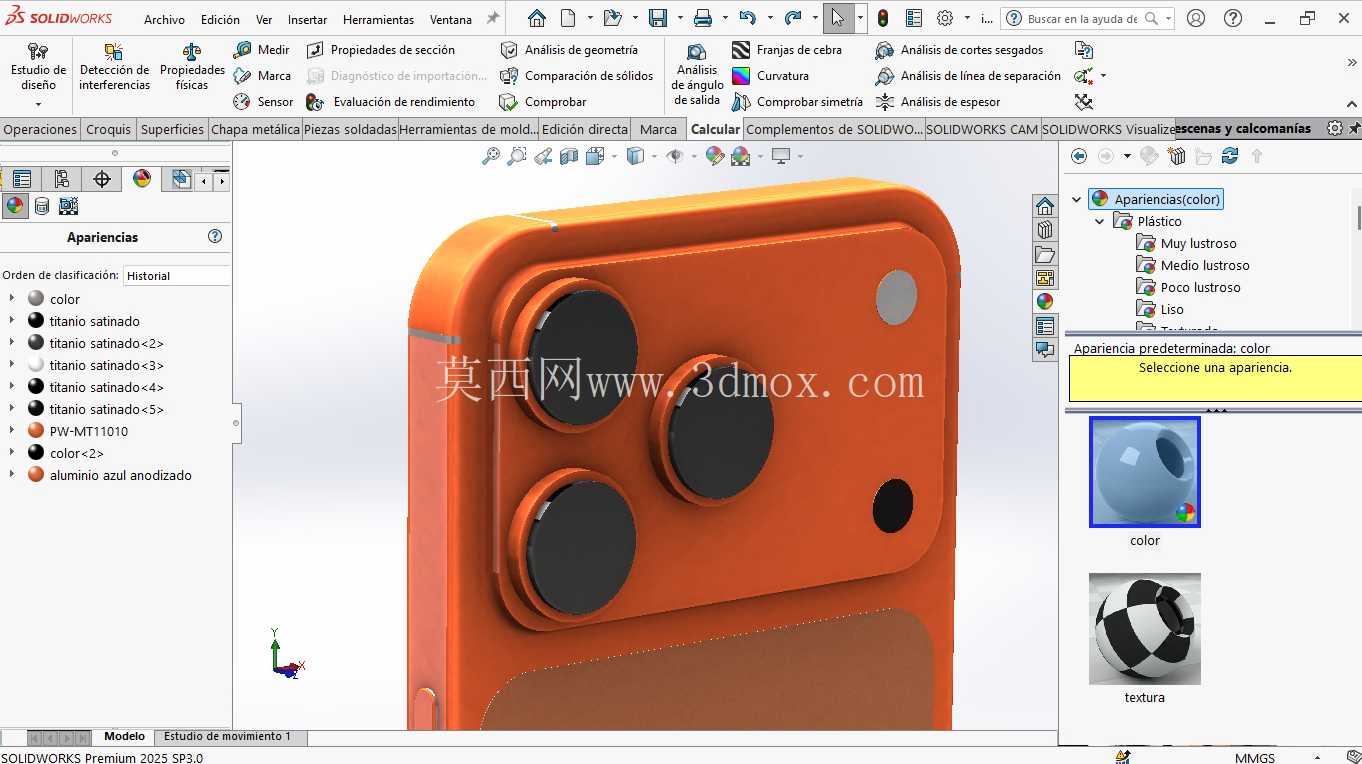

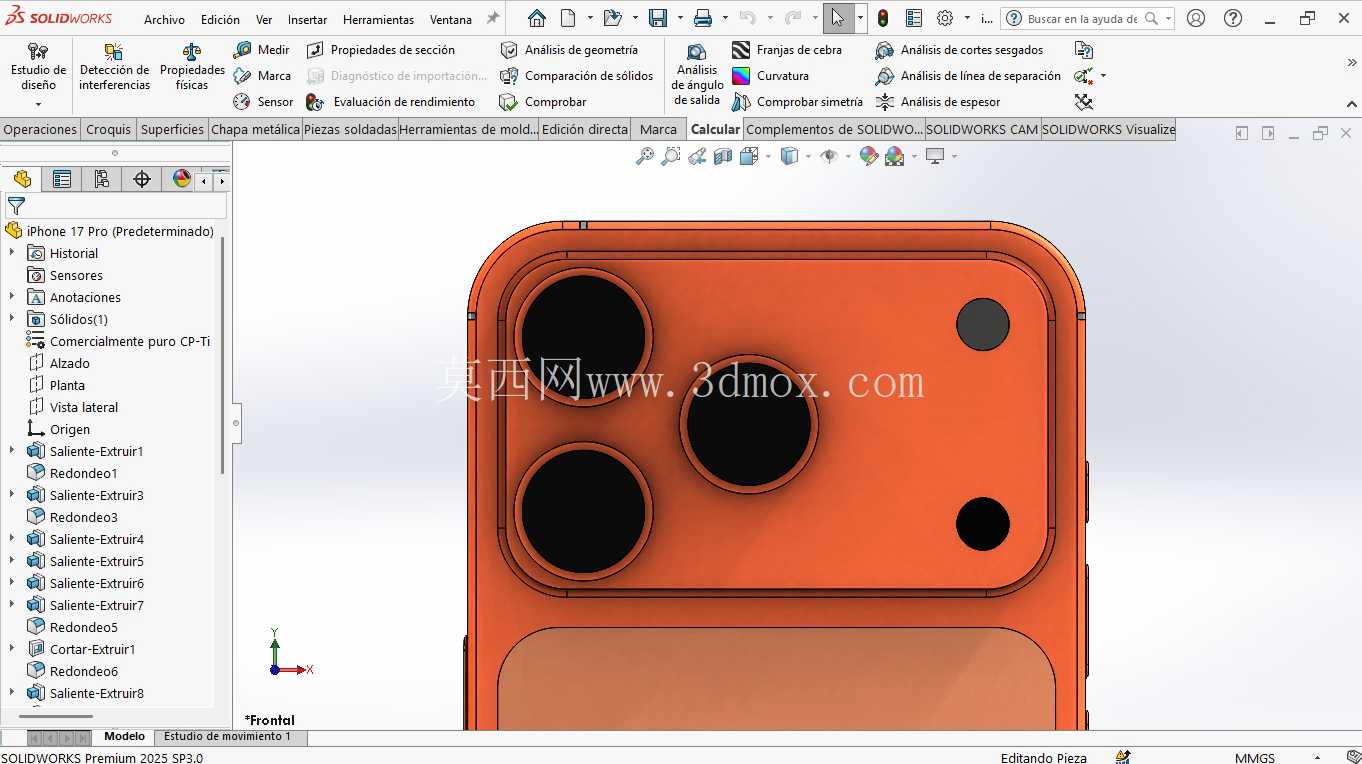

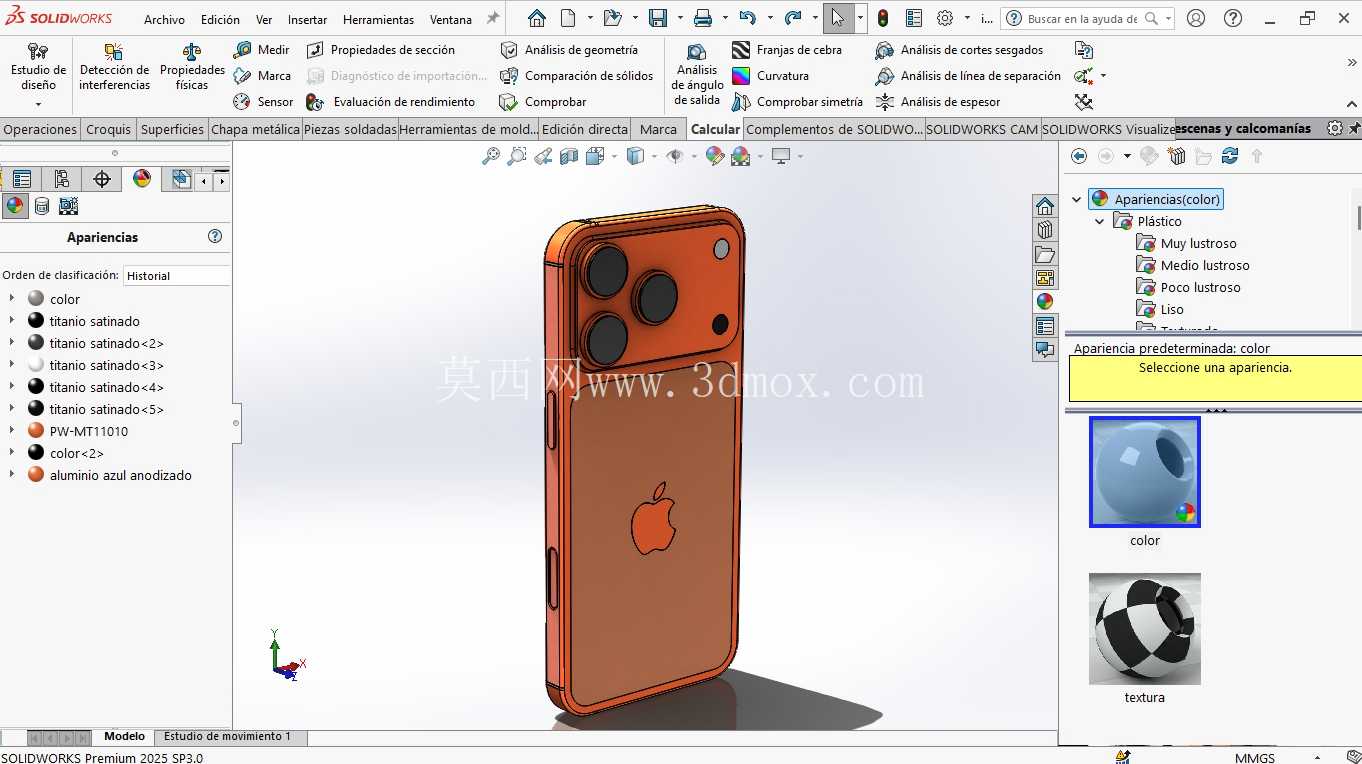

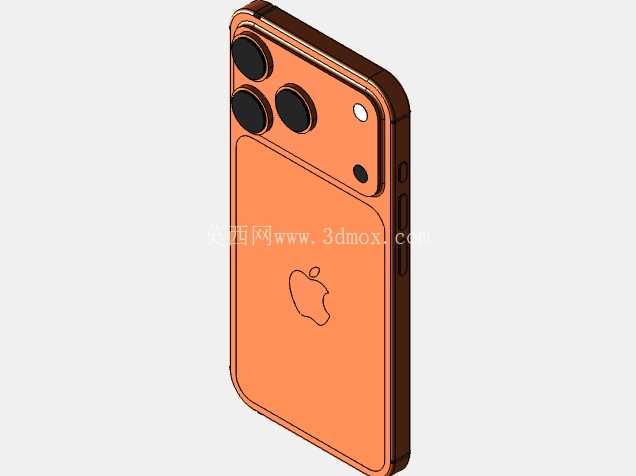

这套结构针对消费电子类金属中框与背板一体化冲压需求开发，核心服务于高端智能手机的外观件量产环节，可直接对接高速冲压生产线的工位排布逻辑，适配连续模的多工序步进送料节拍。从实际产线适配角度看，该结构充分考虑了手机壳体大面平整度控制要求，摄像头模组区域的异形凸台成型是设计核心——该区域需要同时承载三个大尺寸镜头开孔与辅助传感器开孔，凸台的拔模角度、圆角过渡都经过反复校核，避免冲压过程中出现材料拉裂、起皱问题，同时保证成型后凸台平面度满足后续镜头装配的公差要求。设计过程中优先匹配了铝合金板材的冲压成型特性，针对壳体侧边的弧度过渡，采用了渐变式压料面设计，控制材料流动速率，避免成型后侧边出现回弹变形，保证后续与屏幕、后盖玻璃的装配间隙均匀。从安装边界来看，该壳体结构的外形尺寸完全匹配对应机型的整机堆叠要求，内部预留了主板、电池、无线充电模组的安装空间，壳体侧壁的卡扣位、螺丝柱位置都与整机内部结构做了对位适配，冲压成型后无需额外大量CNC加工即可直接进入表面处理工序。在实际生产场景中，该结构对应的冲压模具可适配400吨以上高速冲床，送料步距控制在单工位成型的安全范围内，每一模次可完成壳体的切边、拉伸、冲孔、整形多道工序，成型后的壳体平面度可控制在0.05mm以内，摄像头凸台的位置公差满足±0.02mm的装配要求。设计时还特意考虑了后续阳极氧化工序的挂点位置，在壳体非外观区域预留了工艺挂点缺口，避免表面处理过程中出现挂点印影响外观质量。针对壳体大面的外观要求，压料筋的排布做了特殊优化，保证材料在拉伸过程中受力均匀，避免出现滑移线、橘皮纹等外观缺陷，同时在摄像头开孔位置做了预冲孔+精修的两步工序设计，保证开孔边缘无毛刺、无塌角，满足后续镜头密封圈的装配密封要求。从结构强度角度，壳体内部的加强筋排布与冲压成型的拉伸深度做了平衡，既保证整机抗弯折强度满足可靠性测试要求，又控制了壳体整体壁厚，避免整机重量超标。侧边按键的开孔位置采用了斜楔冲孔结构，保证开孔方向与按键按压方向完全垂直，避免按键卡滞问题。底部扬声器、充电接口的开孔区域采用了密集小孔冲切设计，冲头的排布做了等强度校核，避免小孔冲头在高速冲压过程中出现断裂问题，同时保证孔位的通透率满足声学性能要求。
