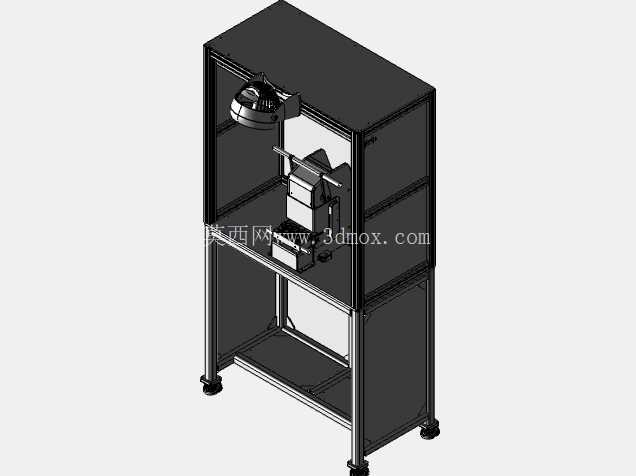

手动按压插入式汽车冲压工装设备结构

这套手动按压插入工装，主要面向汽车零部件小批量试制、产线补装工位的压装作业场景，适配多品类小型汽车冲压件的销钉、衬套、卡扣类零件的压入装配工序，区别于全自动压装设备的高投入与固定工位限制，该设备可灵活布置在装配线旁、返修区、试制车间等非固定量产工位，满足小批量、多品种的柔性压装需求。设备主体采用工业铝型材搭建框架结构，框架底部配置可调式脚杯，可根据地面平整度调整设备水平度，避免因机架倾斜导致压装同轴度偏差，框架下部预留置物层板，可放置待压装工件、压装辅具、检测量具等物料，减少操作人员取件走动距离，提升单工位作业效率。上部操作区设置半封闭防护围板，围板采用透明亚克力与黑色铝塑板组合设计，既可以阻挡压装过程中可能弹出的工件碎屑、零件飞边，避免操作人员受飞溅物伤害，又不会遮挡操作视线，方便操作人员实时观察压入过程中工件的对位状态，及时调整工件位置避免压偏。压装执行机构采用手动杠杆式下压结构，操作手柄设置在人体工程学适配的高度位置，操作人员站立作业时无需过度抬臂或弯腰即可完成下压动作，下压行程设置硬限位块，可根据不同压装零件的压入深度调整限位位置，避免过压导致工件变形或者压装不到位的问题，压头位置设计快换接口，可根据不同压装零件的外形、压接面尺寸更换对应压头，无需拆解整个执行机构，换型时间可控制在十分钟以内，适配多品种零件的快速切换压装需求。设备顶部配置工业作业照明灯，光线直接投射到压装工位中心区域，避免车间顶部照明被机架或者操作人员身体遮挡形成阴影，影响对位精度，照明灯采用可调整角度的支架结构，可根据不同工件的高度、操作视角调整照射角度，保证压装区域光照充足。压装工位的定位夹具采用模块化设计，底座设置标准T型槽，不同工件的定位块可通过T型螺栓快速固定在底座上，定位块根据工件的外形轮廓设计仿形支撑面，保证工件放置后位置稳定，不会在压装过程中发生移位，定位块的定位基准与压头的运动轴线保持严格同轴，同轴度公差控制在0.02mm以内，避免压装过程中出现侧向力导致零件压歪、孔壁刮伤等质量问题。从安装边界来看，设备整体占地面积控制在0.8平方米以内，宽度适配标准车间工位的摆放要求，不需要额外做地基固定，直接放置在硬化地面上调整脚杯水平即可投入使用，设备总重量控制在120kg以内，需要调整工位位置时，可通过人力推移或者小型液压叉车转运，不需要大型吊装设备配合，转场灵活性较强。在实际使用过程中，该设备的压装力通过杠杆比放大，操作人员仅需要施加较小的手柄力即可获得足够的压装出力，出力范围覆盖0.5kN到3kN，可满足大部分小型汽车冲压件的衬套、销钉压装力需求，下压过程中压力传递平稳，无冲击载荷，不会对工件表面造成压痕损伤。设备的维护难度较低，铝型材框架仅需要定期检查连接螺栓的紧固状态，杠杆铰接点定期涂抹润滑脂即可保证动作顺畅，没有复杂的气动、电气元件，不存在气源压力波动、电气故障导致的停机问题，适合在供气、供电配套不完善的临时作业区域使用，也可作为全自动压装生产线的备用设备，在主线设备维护、临时增产时补充压装产能，应对突发的生产任务需求。针对不同的压装工艺要求，该结构还可拓展加装压力感应、位移检测模块，在压头位置加装数显压力传感器与位移标尺，实时显示压装过程中的压力变化与压入深度，方便操作人员判断压装质量是否符合工艺要求，避免不合格件流入下一道工序，拓展后的结构也可用于压装工艺参数的验证，为后续全自动压装设备的参数设定提供实际数据支撑。
