工业轧机承载支撑机架结构设计

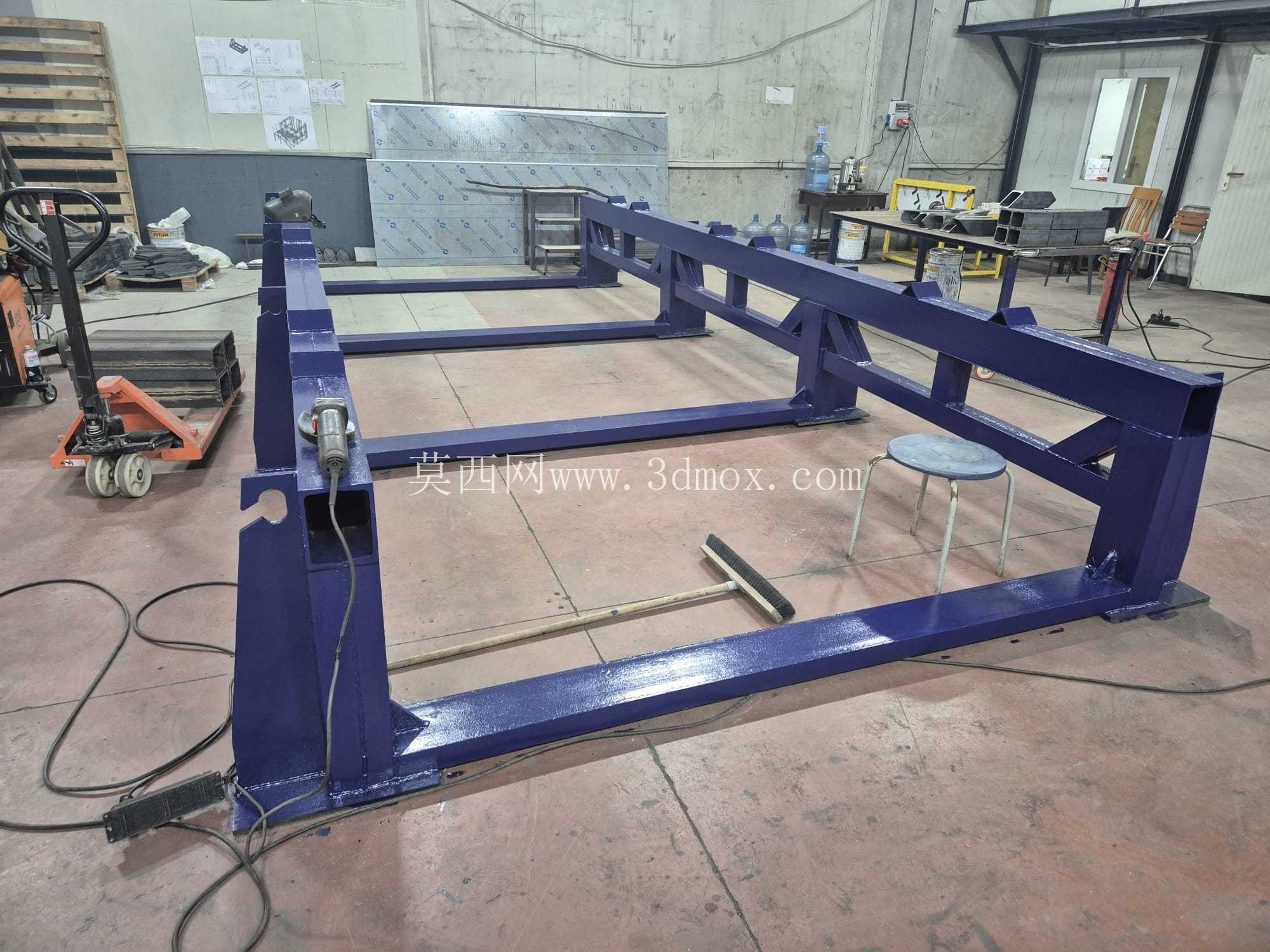

在金属轧制生产车间的产线布局中，这类机架是整条轧制产线的核心承载基准，所有轧辊组件、传动机构、压下调节装置都要依托这个机架完成定位安装，其结构刚性直接决定轧制过程中辊缝的稳定性，最终影响带材、型材轧制后的尺寸精度与表面质量。从结构设计逻辑来看，整个机架采用分体式焊接框架结构，主体由纵向主承载梁、横向连接横梁、侧部支撑立柱三个部分组焊而成，纵向主承载梁选用厚壁矩形型钢作为基材，承担轧制过程中垂直方向的轧制反力，避免长期受交变载荷出现梁体下挠变形；横向连接横梁在纵向梁之间形成多道横向拉结，抵消轧制过程中产生的侧向分力，防止两侧主承载梁出现外张变形；侧部支撑立柱沿纵向梁间隔布置，每个立柱底部都设计了带安装孔的法兰底座，用于和车间地面的预埋地脚螺栓固定，将整机载荷均匀传递到厂房基础结构上。

设计过程中首先要匹配对应轧机的轧制力参数，常规中小型型材轧机的单道次轧制反力在数十吨级别，因此主承载梁的截面选型需要经过抗弯截面模量校核，确保在最大轧制载荷下梁体的最大挠度控制在辊缝允许偏差范围内，一般要求满载下挠度不超过0.2mm/米，避免因机架变形导致轧件出现厚度超差、板形不良等问题。机架的安装边界需要提前和车间基础施工对接，底部法兰的安装孔位要和预埋地脚螺栓的位置完全对应，机架整体的宽度方向尺寸要预留轧辊组件、轴承座的安装操作空间，纵向长度要匹配轧机的辊身长度以及前后导卫装置的安装位置，两侧立柱的间距要大于轧辊最大直径加上轴承座的安装尺寸，方便后期设备检修时的轧辊吊装更换。

从实际应用场景来看，这类机架不仅用于常规的热轧、冷轧型材生产线，在汽车零部件冲压前的板料平整轧制工序中也有大量应用，汽车冲压用的高强钢板料在开卷后需要经过校平轧机处理，消除板料内部的残余应力，这时候对机架的刚性要求更高，因为高强钢的变形抗力更大，轧制过程中产生的冲击载荷也更强，因此这类机架在焊接完成后都需要经过去应力退火处理，消除焊接过程中产生的内应力，避免后期使用过程中出现焊接件变形导致的装配精度下降。机架的上部安装面需要经过铣削精加工，保证轧辊轴承座的安装面平面度公差在0.05mm以内，各个安装面之间的平行度、垂直度公差也要符合重型机械装配的通用标准，避免轴承座安装后出现偏载，导致轴承过早磨损。

在结构细节设计上，各个梁体和立柱的焊接位置都设计了加强筋板，筋板采用三角形布置，在不显著增加整体重量的前提下提升节点位置的结构强度，避免应力集中导致的焊缝开裂问题；机架底部的法兰底座设计了调平螺栓孔，在设备安装时可以通过调平螺栓调整机架的整体水平度，调整完成后再进行二次灌浆固定，保证机架的安装水平误差控制在0.1mm/米以内。机架的侧向预留了传动机构的安装接口，可以连接减速机、万向联轴器等传动部件，接口的位置精度需要和传动系统的设计参数匹配，保证传动轴线的同轴度符合要求，减少传动过程中的振动和噪音。

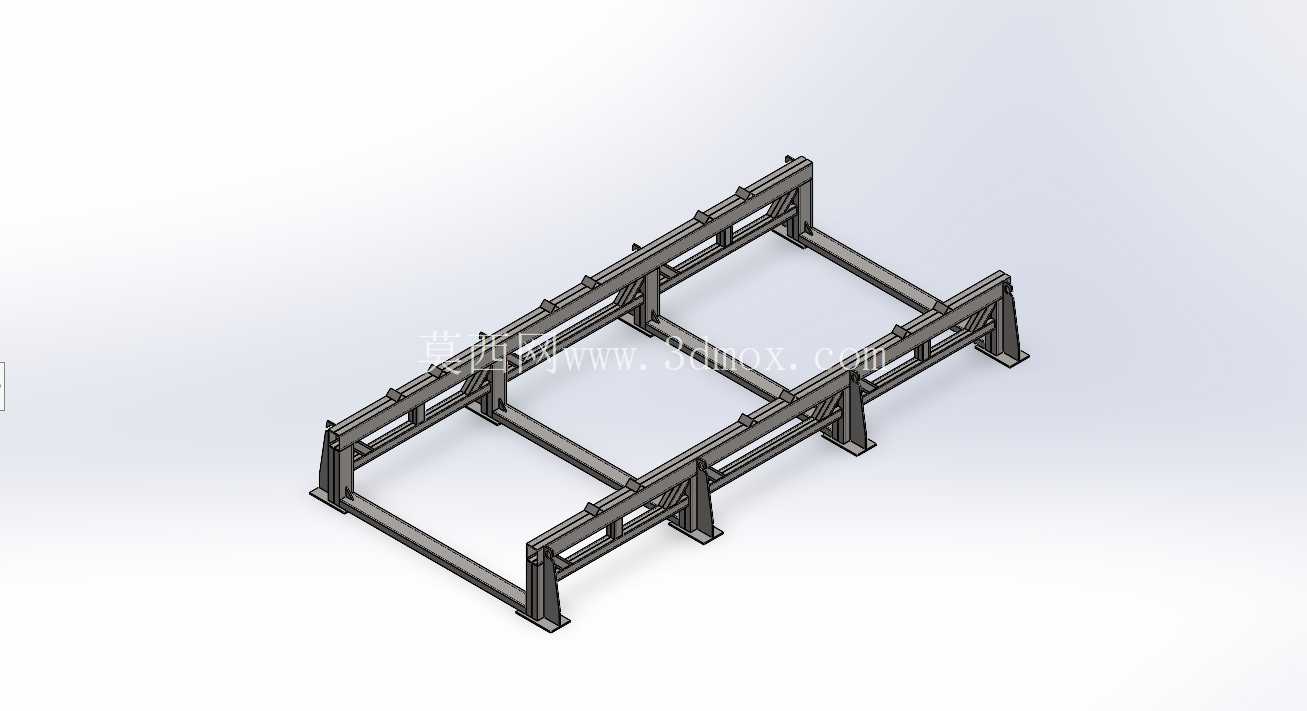

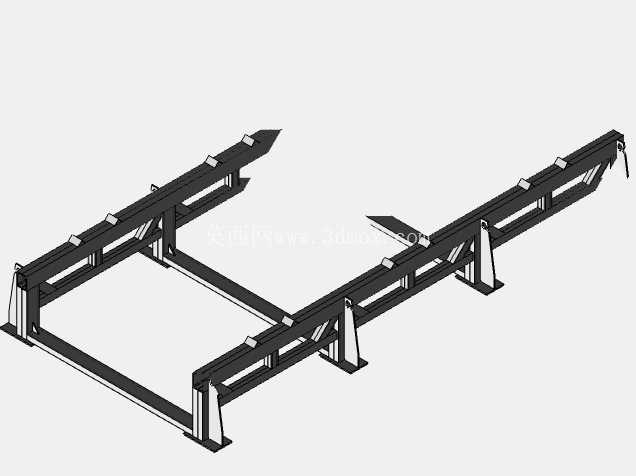

这类钢结构机架的设计不需要复杂的曲面造型，核心是通过合理的截面选型、节点加强、精度控制来满足长期重载工况下的使用要求，建模过程中需要提前预留各个组件的安装间隙，考虑焊接变形带来的尺寸偏差，在焊接件的非加工面预留足够的焊接收缩量，加工面预留精加工余量，确保最终加工完成后的尺寸符合装配要求。对于设备选型人员来说，选择这类机架时首先要确认其额定承载能力是否匹配对应轧机的最大轧制力，其次要核对安装尺寸是否和现场基础、配套组件的尺寸兼容，避免出现到场后无法安装的问题；对于三维建模从业者来说，搭建这类模型时要重点关注各个结构件的连接关系、安装孔位的位置精度，不需要过度追求外观的渲染效果，重点保证结构尺寸的准确性，为后续的有限元分析、工程图输出提供准确的模型基础。
