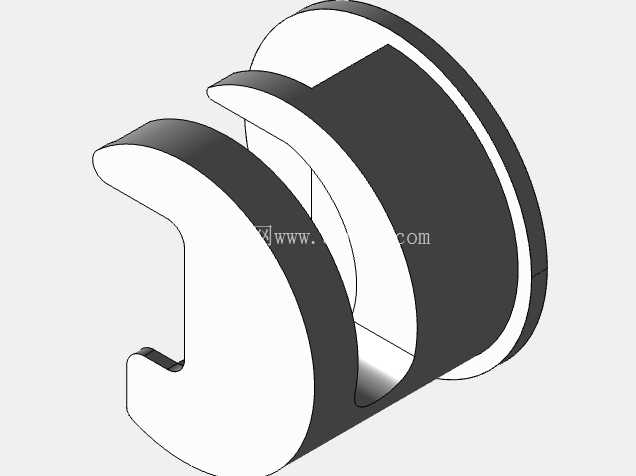

15×11规格Minifix开槽连接鼓轮结构

在板式家具组装、小型机电设备快装结构以及汽车内饰件卡扣连接场景里，这类开槽式鼓形连接件的应用频次一直不低，这次的15×11规格Minifix结构，就是针对小空间内的轴向卡接需求做的适配设计。从实际装配逻辑来看，这类零件不需要额外的紧固件辅助，依靠自身的C型开槽结构就能卡入对应直径的圆柱轴或者预制卡槽内，安装时只需要对准卡槽径向推入，到位后依靠两侧的环形凸缘实现轴向限位，不会出现沿轴窜动的问题，拆卸时也只需要用平口工具撬动开槽侧的缺口就能顺利脱出，不需要破坏基材或者周边结构，在需要反复拆装的检修位、模块化拼接结构里优势很明显。

设计阶段最先敲定的是外形尺寸边界，整体外径控制在15mm，轴向总宽度11mm，这个尺寸是匹配市面上主流的12mm直径连接杆、以及10mm深度的预制安装孔做的适配，开槽的开口宽度做了0.2mm的正公差，既保证卡入时的顺畅度，又不会因为间隙过大出现连接松旷的问题。两侧的环形凸缘厚度各1.5mm，凸缘的外径比主体轮身大1mm，刚好能卡在安装孔的端面外侧，避免连接件整体陷入安装孔内导致拆卸困难。C型开槽的末端做了R2的圆弧过渡，没有尖锐的应力集中角，在反复拆装的工况下不会出现开槽根部开裂的问题，这一点在做有限元校核的时候特意验证过，当卡入轴的直径在公差范围内时，开槽处的最大形变不超过0.15mm，完全在工程塑料或者锌合金材质的弹性形变区间内，不会产生永久变形。

从结构功能上看，这个鼓轮的内孔是和开槽连通的，内孔直径做了12.1mm的尺寸，适配12mm的连接轴，内孔表面没有做额外的防滑纹，是因为这类连接件的定位依靠的是两侧凸缘的轴向限位，而非内孔和轴的过盈配合，实际装配时轴和内孔之间保留0.1mm的间隙，能让安装过程更顺畅，也能抵消一部分安装孔的位置公差，就算两个拼接部件的安装孔有0.1mm以内的同轴度误差，也能顺利完成装配，不会出现卡滞。轮身的外圆做了光滑的圆弧过渡，没有棱角，在推入安装孔的时候不会刮伤孔壁，不管是在木质基材、塑料基材还是薄钢板的冲压安装孔里都能适配。

在汽车冲压模具对应的工装快换结构里，这类小尺寸连接件常用来固定模具上的小型标识牌、可拆卸的防护挡板，不需要拧螺丝，拆装效率比传统螺纹连接高很多，而且不会出现螺纹滑牙的问题，在频繁换模的生产线上能减少不少辅助工时。在家具五金领域，这个尺寸的Minifix鼓轮是小型柜体拼接的常用配件，比传统的三合一连接件占用空间更小，适合12mm厚度的板材使用，安装后不会在板材表面露出明显的连接件痕迹，美观度更好。

建模的时候特意把开槽处的拔模角度做了1度，方便后续开模生产的时候顺利脱模，不管是用注塑工艺做塑料件，还是用压铸工艺做锌合金件，这个拔模角度都能满足生产要求，不需要额外做后期的机加工修正。两侧凸缘的端面做了0.3mm的倒角，安装时能自动导正安装孔的位置，就算孔位有轻微的偏移，倒角面也能顺着孔边滑入，降低对装配工人的操作要求。另外在开槽的开口处做了0.5mm的导入斜角，卡入连接轴的时候不需要完全对准，斜角会引导轴顺利滑入内孔，进一步提升装配效率。

从实际使用的工况适配来看，这个结构能承受的轴向拉拔力在150N以上，完全满足小型连接件的受力要求，在日常使用中不会因为正常的拉扯、震动出现松脱的问题。如果是用在有震动的设备上，还可以在开槽处增加一个小小的橡胶阻尼圈，进一步提升连接的可靠性，不过常规工况下不需要额外增加配件，自身的结构强度已经足够。整个零件没有复杂的曲面结构，建模过程中全部采用拉伸、旋转、切除的基础特征完成，没有碎面，不管是做结构仿真还是导出加工图纸都很方便，后续如果需要调整尺寸，只需要修改对应的参数就能快速生成新的规格，不需要重构特征树，能给后续的衍生设计节省不少时间。
