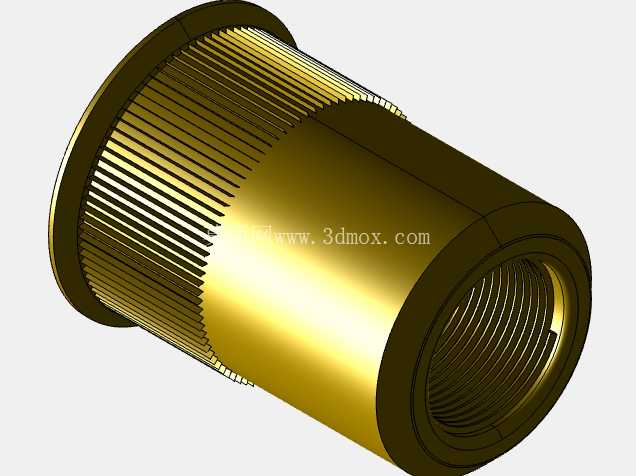

M6规格内螺纹滚花黄铜铆接衬套结构

做汽车冲压模具配套嵌件设计快十年，这类带内螺纹的铆接衬套是白车身焊装工位最常用的紧固件之一，很多新手工程师容易把它和普通压铆螺母搞混，实际两者的安装工况、受力边界差得很远。这次做的这款M6规格内螺纹衬套，专门针对0.8-1.5mm厚度的冷轧汽车钢板压装设计，外层的直纹滚花不是为了好看，是压入预制孔后咬入板材基体，防止衬套在承受螺纹拧紧扭矩时跟转，滚花的齿距、齿深都做了匹配计算，压装后滚花嵌入板材的深度控制在0.15-0.2mm之间，既不会因为压入过深导致板材背面凸起影响后续装配，也不会因为咬合力不足出现扭矩失效。

衬套整体采用黄铜材质做镀彩锌处理，和钢制板材接触时不会出现电化学腐蚀，适配白车身后续的电泳、喷漆工艺，不会因为材质电位差导致涂层鼓包。内螺纹是标准M6粗牙，有效螺纹长度14mm，这个长度是经过多轮台架测试定的：当用M6螺栓连接车身附件时，螺纹啮合长度达到螺栓公称直径的2倍以上，就能满足整车振动工况下的防松要求，不会出现螺纹滑牙、连接松脱的问题。衬套的法兰端做了0.3mm的倒角，压装时可以顺利导入板材上的预制孔，法兰厚度控制在1.2mm，压装完成后法兰面和板材表面齐平，不会突出影响覆盖件的装配间隙。

设计的时候特意把衬套的薄壁部分做了0.8mm的壁厚，压装时薄壁部分会在板材背面轻微胀开，和前端法兰一起形成双向夹持，把衬套牢牢固定在板材上，哪怕承受12N·m的拧紧扭矩也不会出现转动或者轴向窜动。很多人做这类嵌件建模的时候容易忽略预制孔的公差配合，这款衬套对应的板材预制孔直径是8.2±0.05mm，滚花部分的最大外径比预制孔大0.15mm，属于过盈压装，压装力控制在3.5-5kN之间，既不会因为压装力过大导致板材变形，也不会因为压装力不足导致衬套松脱。

从实际应用场景看，这类衬套主要用在汽车车门、翼子板、仪表板支架等位置的冲压件上，用来固定线束卡扣、内饰板支架、小尺寸安装附件，相比焊接螺母，它不需要在冲压件上做凸焊定位，不会在板材背面留下焊痕，对外观要求高的外覆盖件特别友好，而且压装工序可以集成在冲压线尾端，不需要额外的焊接工位，能有效降低生产线的设备投入。建模的时候把滚花的齿形做了简化处理，实际工程出图的时候只需要标注滚花的模数和压装后的外径要求，不需要逐齿绘制，但是做三维装配验证的时候，要把滚花部分的最大实体尺寸做出来，模拟压装过程中是否会和冲压模的压装头、定位销发生干涉。

另外要注意衬套的内螺纹入口做了120度的导向倒角，方便螺栓快速导入，不会出现螺纹错扣的问题，倒角深度0.5mm，不会影响有效螺纹的啮合长度。衬套的内腔做了清根处理，螺纹收尾处没有退刀槽残留的凸台，螺栓拧到底的时候不会被凸台顶住，能保证连接面完全贴合。很多现场装配出现的螺栓拧不到位、假拧紧问题，追根溯源都是衬套内腔的清根没做好，建模的时候一定要把这个细节做出来，不要为了省事把内孔做成光面直通，否则到了装配现场会出大问题。

从安装边界来说，衬套中心距离板材折弯边的最小距离要保证在6mm以上，否则压装的时候压装头会和折弯边发生干涉，距离其他安装孔的中心距最小要保证10mm以上，避免压装时板材局部变形影响相邻孔的位置精度。做三维布局的时候，这些安装边界都要提前在数模里做干涉检查，不要等到模具开好了才发现空间不够，那时候改模的成本就太高了。
