汽车冲压模具用双头球头连接销结构

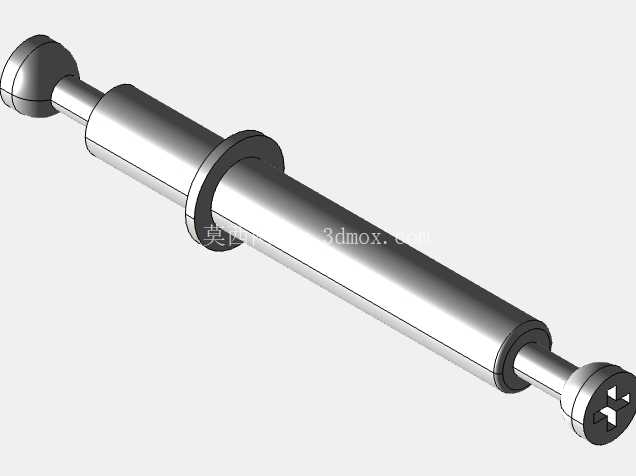

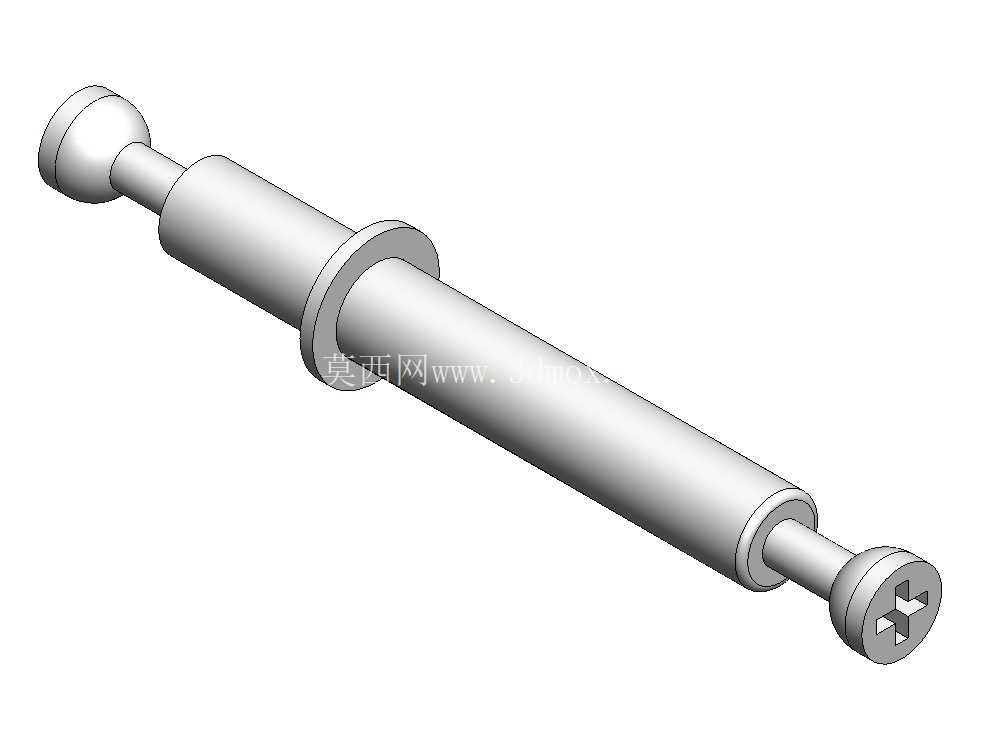

在汽车覆盖件冲压生产线的模具工位上，这类双头带定位结构的连接销是承担模内组件联动、行程限位的核心小尺寸零件，日常接触最多的场景是级进模的卸料板与凸模安装板之间的行程传递，以及斜楔机构回程时的辅助牵拉，很多现场维修时容易忽略这类小零件的配合精度，往往会因为销体磨损导致卸料板倾斜，最终造成冲压件局部拉毛、刃口崩缺的批量质量问题。从结构设计上看，该零件一端采用半球形端头，是为了在模具合模过程中自动校正微小的安装同轴度误差，避免硬接触造成的销体卡滞，半球面的粗糙度需要控制在Ra0.8以内，才能保证长期往复运动下不会出现咬合磨损；靠近端头位置的环形凸台是行程限位面，合模时该端面与模板的沉孔端面贴合，承担轴向的限位载荷，凸台的厚度公差需要控制在±0.02mm范围内，才能保证多组连接销安装后限位面的平面度一致，避免卸料板受力不均。销体主体为等直径光轴段，这部分是与模板内导套配合的导向段，配合间隙通常选取H7/h6的间隙配合，既保证往复运动的顺畅性，又能控制径向的窜动误差，光轴段的长度需要匹配上下模的开模行程，保证开模到最大行程时，销体与导套的配合长度不小于导套直径的1.5倍，防止运动过程中出现销体偏斜卡滞。另一端的十字槽端头是安装锁紧端，十字槽的深度需要适配标准螺丝刀的操作空间，方便模具拆装时不用完全拆除周边零件就能完成该销的更换，端头的直径略大于光轴段，与另一端的半球头共同形成两端的限位结构，防止销体在运动过程中从导套内脱出。从安装边界来看，该零件安装时需要在模板上预先加工对应直径的导套安装孔，导套与模板孔采用过盈配合压装，销体装入导套后，半球头端需要对应连接到上模的安装沉孔内，沉孔的深度需要比半球头的轴向长度深0.5mm，预留出热胀冷缩的间隙，避免模具连续工作升温后销体受热伸长造成顶模故障；十字槽端对应的下模安装位需要加工避让槽，保证锁紧螺丝安装后螺丝头不高出模板平面，避免合模时发生干涉。实际生产验证中，这类连接销的材质通常选用轴承钢淬火处理，表面硬度达到HRC58-62，才能承受每分钟15-20次往复冲压的冲击载荷，表面需要做发黑处理提升防锈能力，避免车间乳化液腐蚀造成表面锈蚀卡滞。很多新手设计时容易忽略销体与导套配合段的润滑槽设计，其实在光轴段中间位置加工一道环形储油槽，填充高温润滑脂，能大幅降低销体与导套的磨损速度，把零件的使用寿命从30万冲次提升到120万冲次以上，减少生产线停线维修的频次。另外需要注意的是，同一套模具内使用的同规格连接销，需要做分组选配，保证每组销的凸台限位面高度差不超过0.01mm，避免因为零件尺寸差造成卸料板局部受力过大，压伤冲压件的表面。在三维建模过程中，需要重点关注半球头与光轴段的过渡圆角，圆角半径不能小于0.5mm，避免热处理时出现应力集中造成销体断裂，十字槽的槽口边缘需要做0.1mm的倒角，去除加工毛刺，防止安装时毛刺脱落掉入导套内部造成配合卡滞。这类零件虽然尺寸小，但是在冲压模具的动作可靠性中占比很高，很多现场的模具故障追根溯源都是这类小零件的设计或者加工精度不达标造成的，建模时需要把每个配合面的公差、形位公差都在模型里标注清楚，给后续的加工、装配提供准确的依据，避免因为尺寸模糊造成加工出来的零件不符合使用要求。
