汽车冲压线故障保位式自动夹紧工装结构

在汽车覆盖件冲压生产的连续作业场景中，工装夹紧的可靠性直接决定整线停机风险与零件成型精度，这套自动夹紧结构正是针对冲压工位断电、气路失压等故障场景设计的被动保位工装，主要用于冲压线上料端的板料预定位夹紧、工位间周转的零件夹持，也可适配小型冲压件切边、冲孔工序的工件固定，避免突发动力中断时工件移位引发的模具撞损、零件报废问题。

从功能逻辑上看，这套结构完全依靠纯机械结构实现故障状态下的夹紧力保持，无需备用电源、备用气源等冗余动力配套：核心夹紧力来源为内置的圆柱螺旋强弹簧，常态下配合肘节连杆的过死点锁止结构传递夹紧力，肘节连杆跨过死点位置后，无论外侧施加多大的反向脱开力，都不会推动机构松脱，这一结构特性刚好匹配故障状态下无动力输入的保位需求。夹紧动作的触发可适配扳手压力手动输入、气缸推力自动输入两种模式，手动操作端设置在夹具侧方的滚花旋钮位置，旋钮通过梯形丝杆传动带动肘节连杆动作，梯形丝杆的自锁特性可进一步避免夹紧过程中受力回退；自动适配场景下可拆除手动旋钮，直接在丝杆端连接气缸推杆，接入冲压线的气路控制系统即可实现自动夹紧、松脱的循环动作。夹紧端的压头分别采用小角度楔形凸轮与弹簧夹头的复合结构，楔形面可在夹紧行程末端自动补偿工件厚度公差，针对0.8-2.5mm厚度的汽车冷轧钢板，可实现±0.2mm厚度差范围内的可靠压紧，不会出现薄件压不实、厚件压过载的问题；弹簧夹头结构则可适配带翻边结构的冲压零件，勾住零件翻边位置实现双向约束，避免冲压过程中板料受冲头冲击力产生窜动。

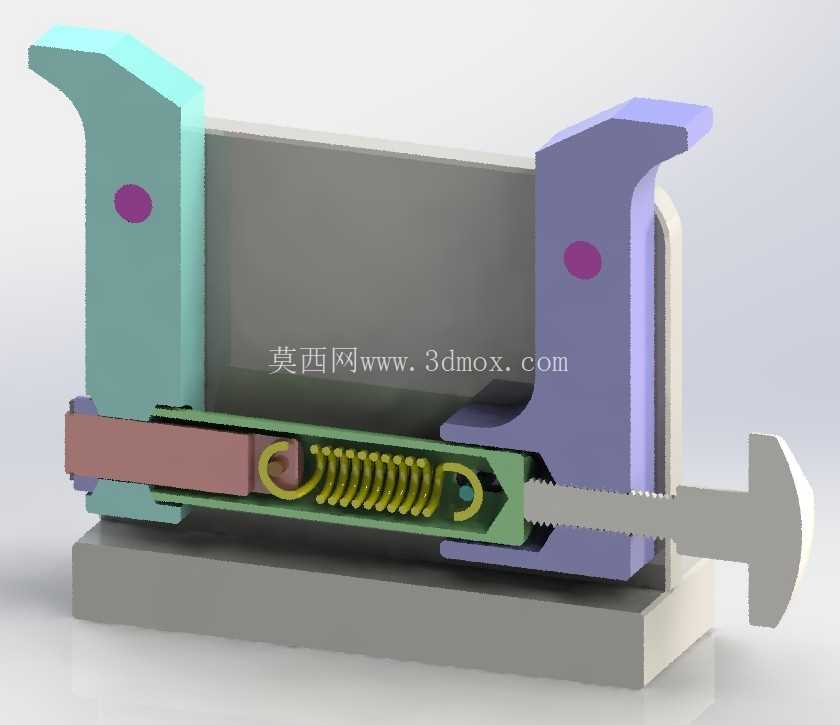

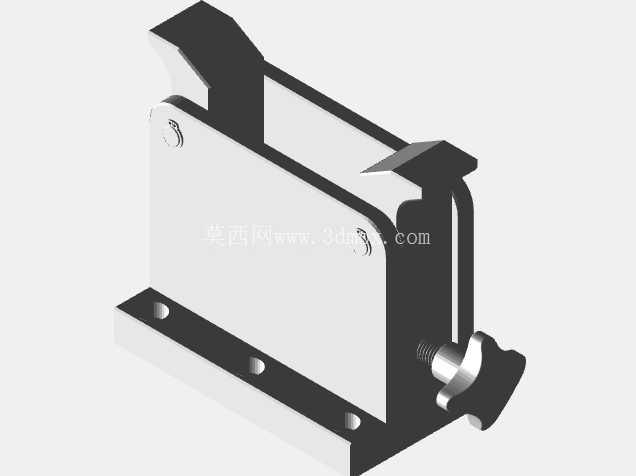

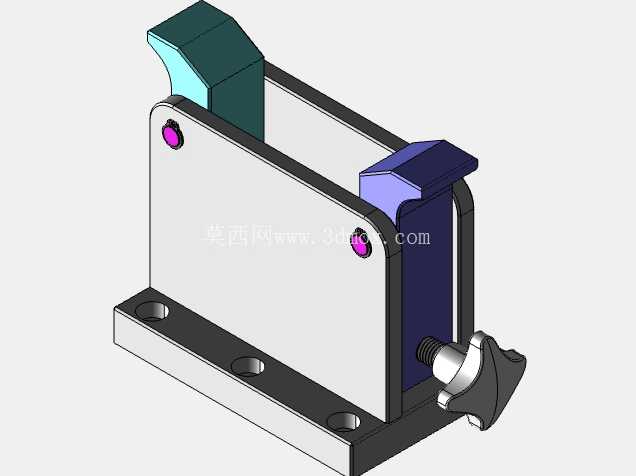

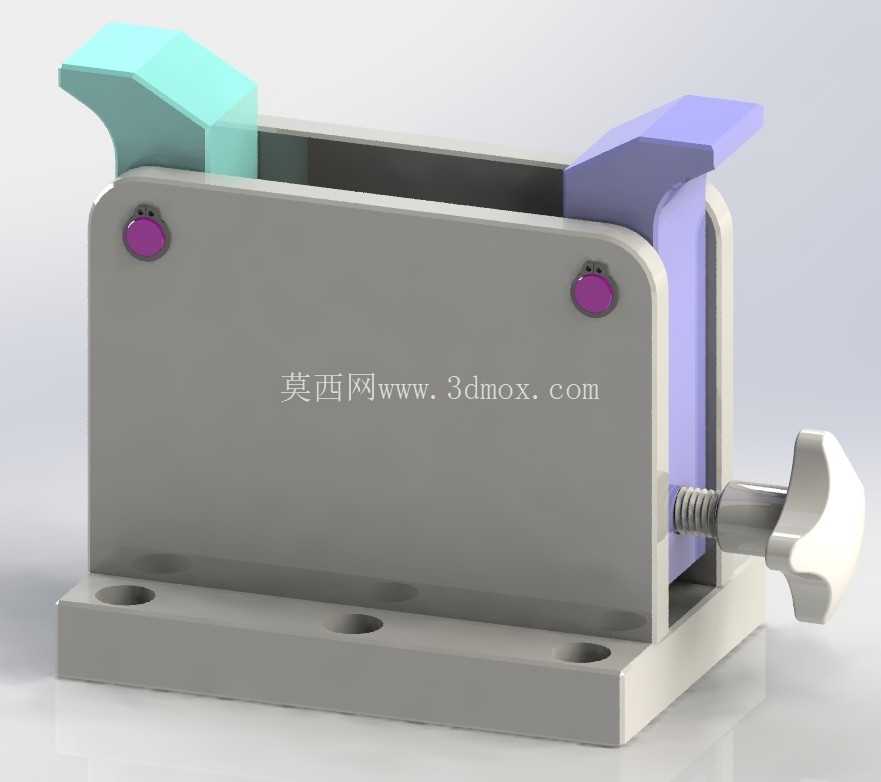

设计层面上，这套夹具的安装边界充分考虑了冲压工位的现有安装条件：底座采用整体式矩形钢板结构，底座上设置三个等直径的沉头安装孔，孔位间距适配冲压工位通用的T型槽工作台槽距，可直接通过T型螺栓固定在工作台上，无需额外加工过渡安装板；整体外形宽度控制在180mm以内，高度不超过120mm，夹紧行程为15mm，不会占用冲压模具的合模空间，安装时夹具与模具刃口的最小安全距离可控制在25mm以上，符合冲压生产的安全间距规范。夹具的两个夹紧臂分别采用不同的表面处理区分功能，青绿色压头为固定定位端，安装后位置固定，作为工件定位的基准面，紫色压头为活动夹紧端，随丝杆传动实现夹紧、松脱动作，两个压头与工件接触的位置都镶嵌了聚氨酯耐磨垫片，避免夹紧过程中在冲压件表面留下压痕，影响汽车外覆盖件的表面质量。夹具两侧的紫色圆形堵头为内部弹簧腔的检修端盖，拆下堵头即可更换内部的夹紧弹簧，无需整体拆解夹具，日常维护效率更高；底座上的三个安装孔均设计了沉头结构，螺栓安装后头部不高出底座平面，不会与工件、模具产生干涉。

实际应用中，这套夹具可单台使用夹持小型冲压件，也可多台成组布置在大型覆盖件的周边，实现多点同步夹紧；针对带型面的冲压零件，还可更换压头端部的垫块型面，匹配工件的曲面形状，避免夹紧点接触导致的零件变形。夹具的导向部分采用无油润滑的铜合金衬套，长期在冲压车间多粉尘、多油污的环境下使用也不会出现卡滞问题，夹紧力可通过更换不同刚度的内部弹簧进行调整，适配从薄料内饰冲压件到厚料结构冲压件的不同夹紧需求，肘节锁止结构的传动效率高，手动操作时仅需施加不到20N的旋钮力即可产生超过2000N的夹紧力，完全满足冲压工序的工件夹持力要求。结构中特意增加了挡块设计，当夹具处于空载状态、没有放置工件时，夹紧臂行程会被挡块限制，不会出现过度夹紧导致的机构损坏、弹簧过载失效问题，这一细节设计大幅降低了误操作带来的工装损耗，适配冲压车间一线操作人员的实际操作习惯，减少工装维护成本。
