汽车冲压工装用旋转液压缸结构设计

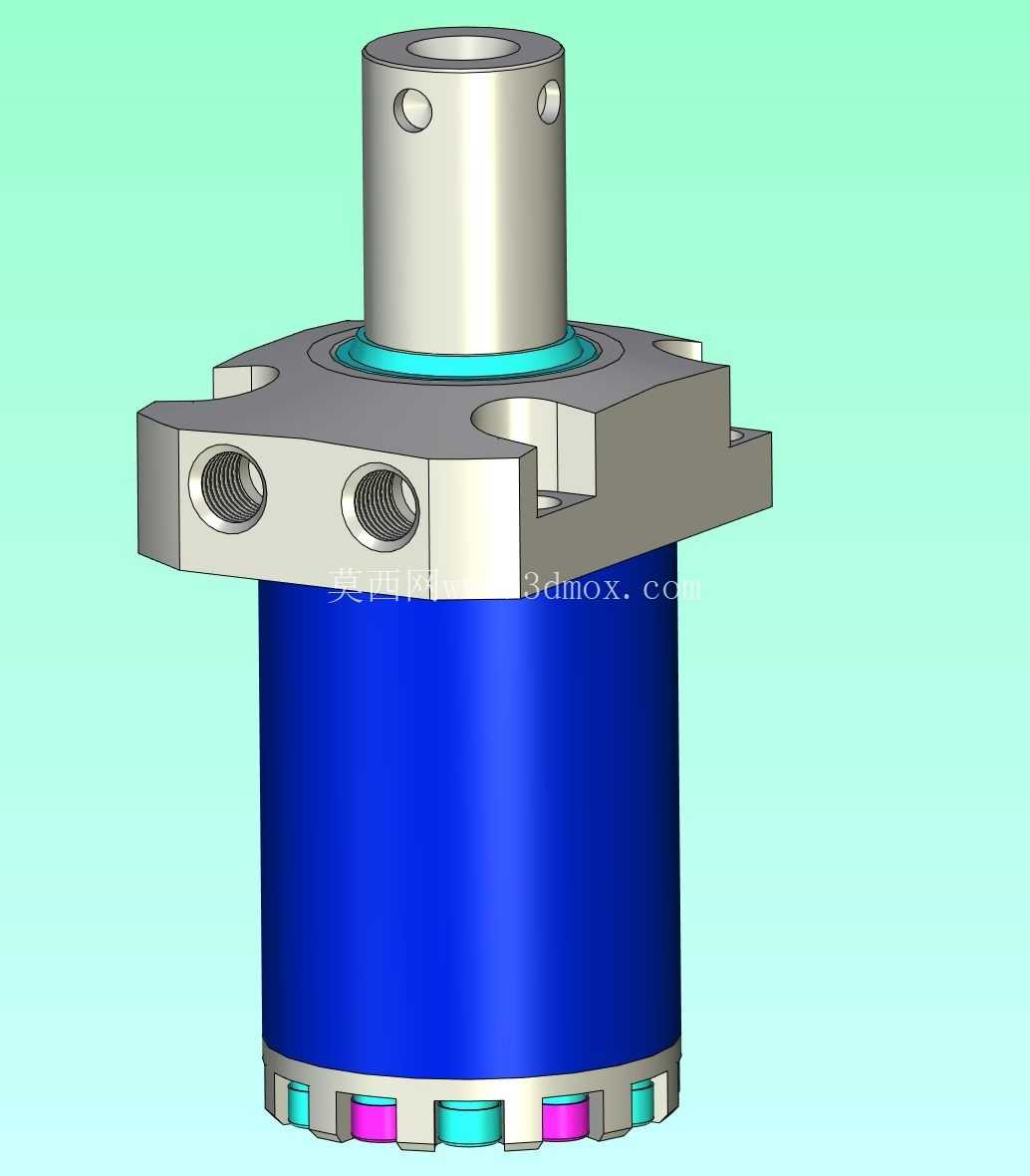

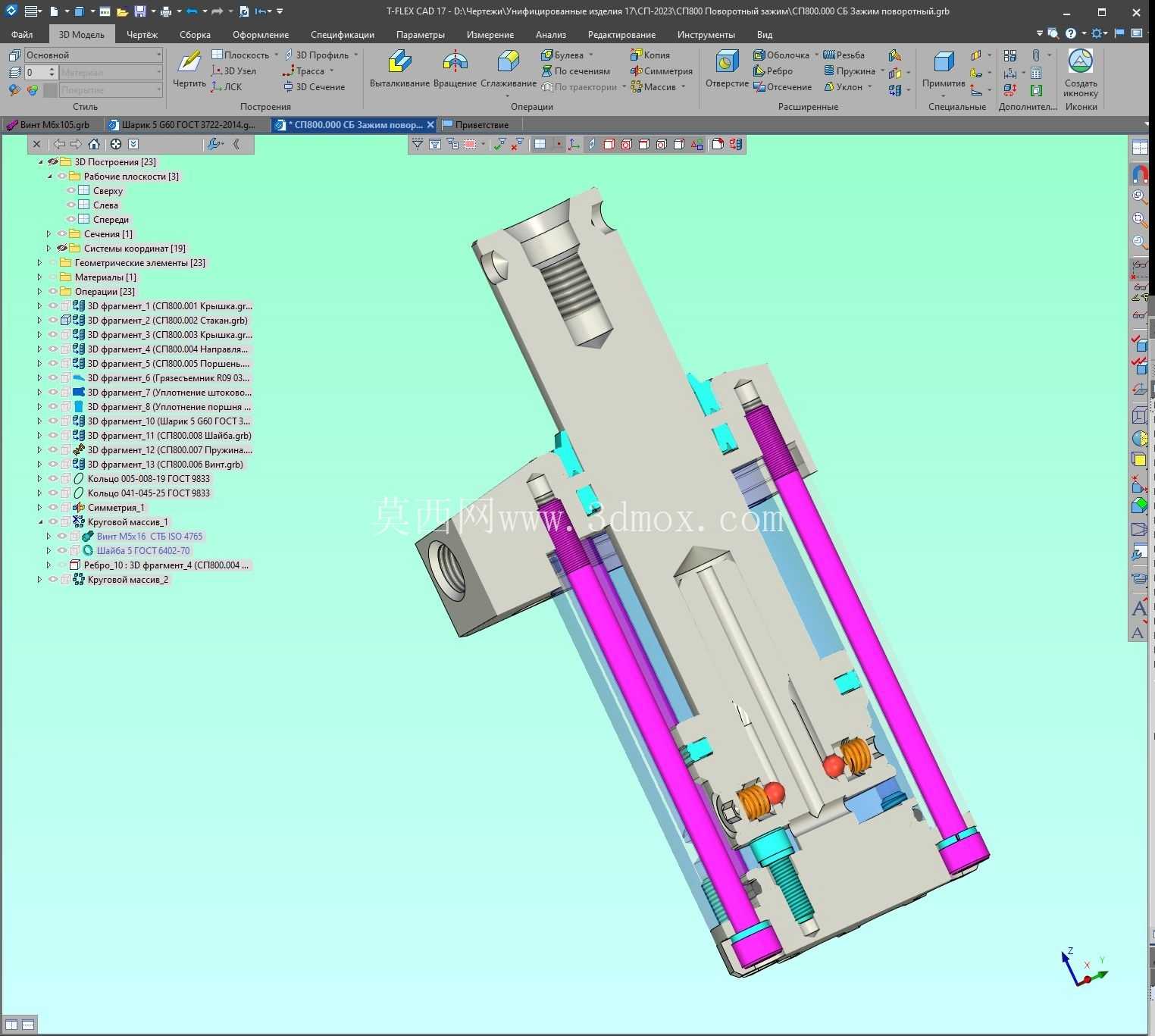

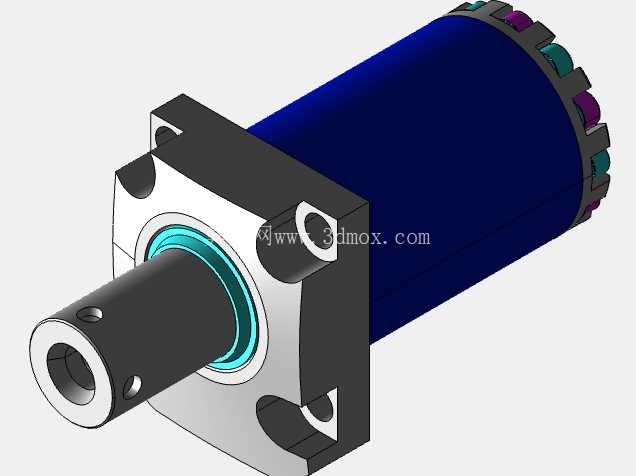

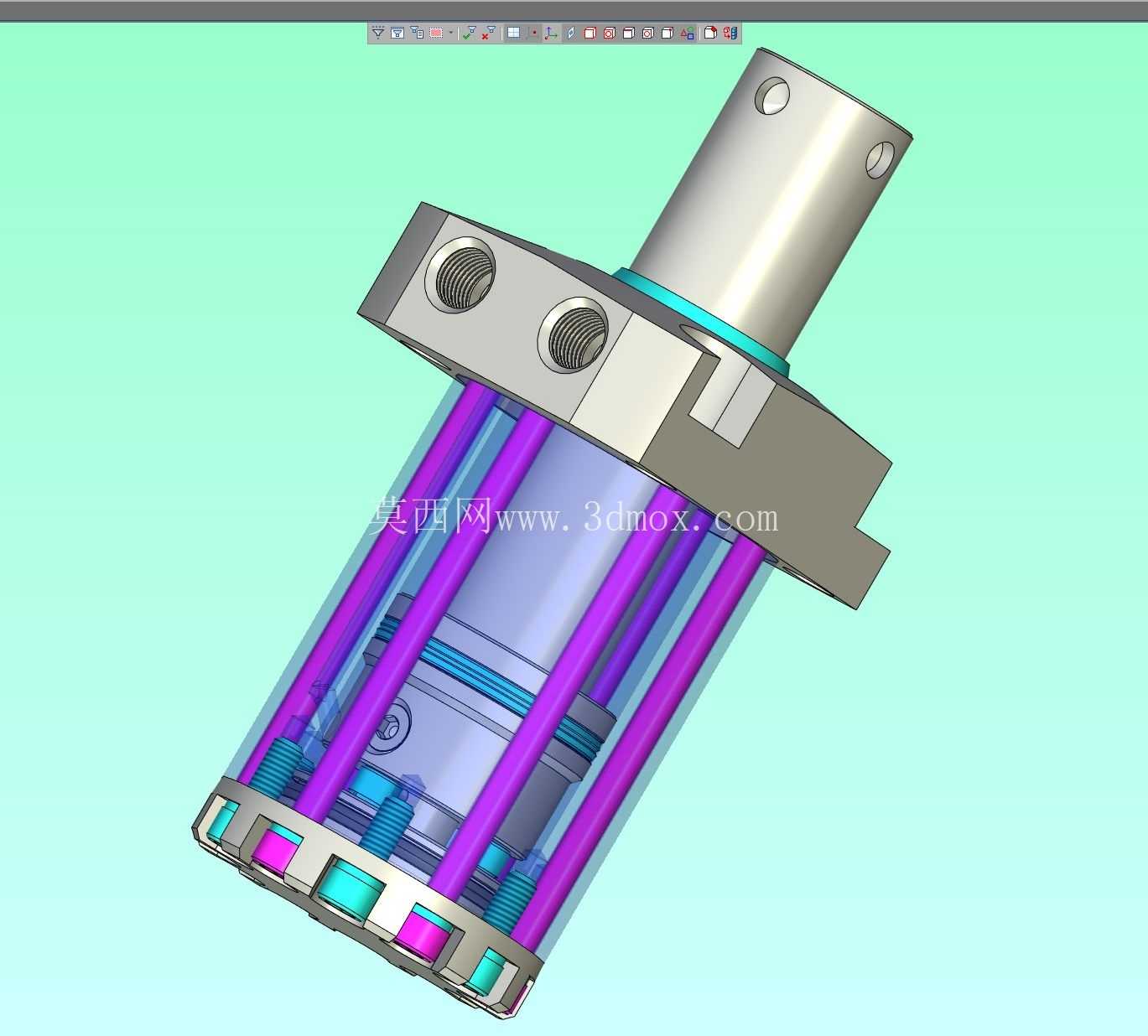

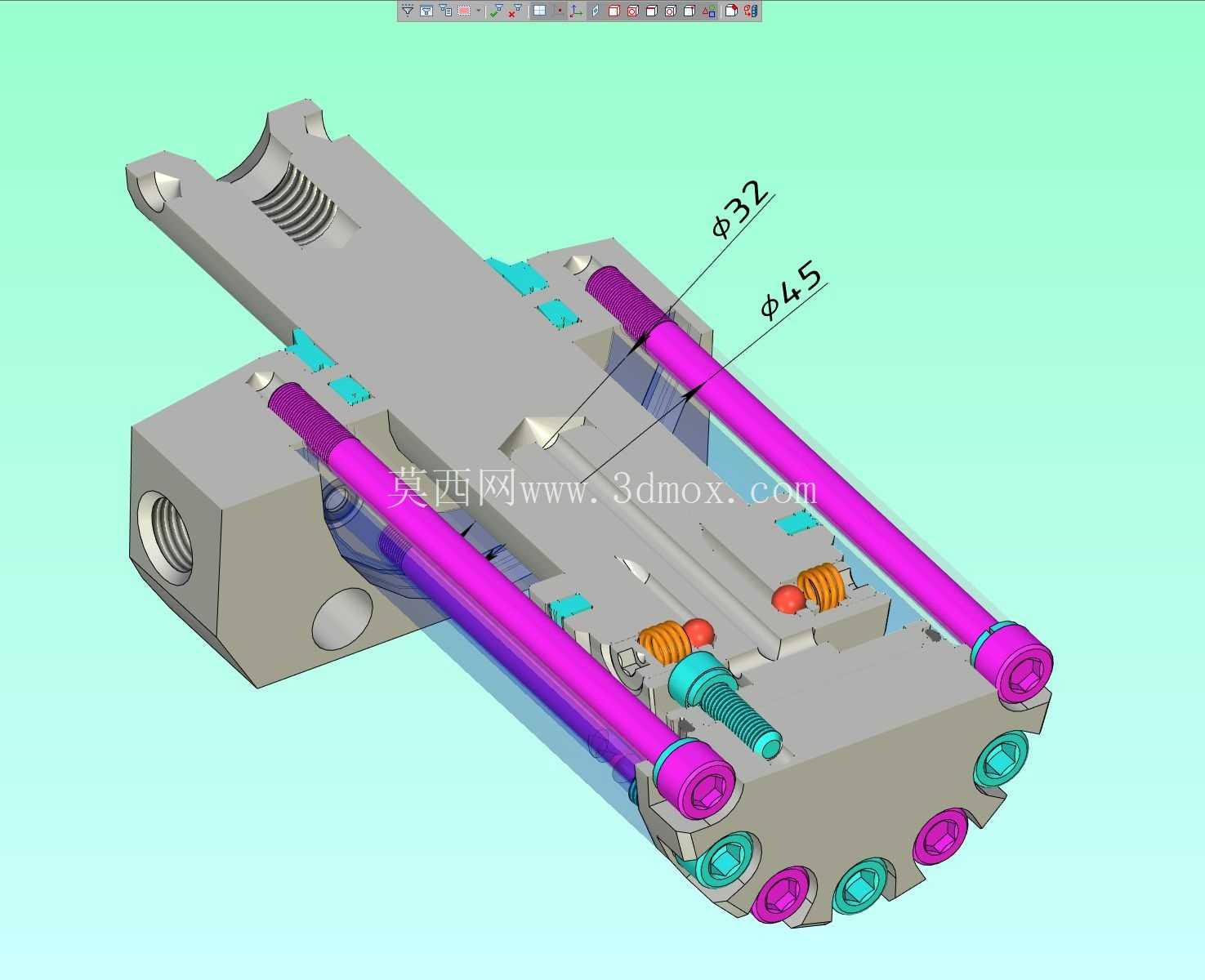

这款旋转液压缸主要面向汽车冲压生产线的工装夹紧工位设计，在多工位级进模、自动化冲压线的工件定位、转角夹紧环节有明确的适配性，区别于常规直线伸缩液压缸，它能在输出轴向压紧力的同时完成设定角度的回转动作，解决冲压工序中上下料时夹紧件需要避让工件输送路径的实际问题。从结构布局来看，上部的输出轴端采用带径向定位孔的圆柱轴头设计，可直接配套压块、拨叉类工装附件，轴肩位置设置的密封环槽能避免冲压车间内的金属碎屑、切削液侵入缸体内部，适配车间多粉尘、多油污的作业环境。中部的方形安装法兰做了切边减重处理，法兰面上分布的两个通油孔采用标准管螺纹接口，可直接对接车间常规液压管路，无需额外转换接头，法兰的安装孔位按照汽车冲压模的通用安装间距设计，能直接固定在模座或者工装立板上，不需要额外加工转接板，减少现场安装的配做工作量。下部的缸筒部分采用等径圆柱结构，缸体底部设置了多组环形缓冲槽，在活塞行程末端能起到节流缓冲作用，避免高速动作时活塞撞击端盖产生冲击噪音，也能延长密封件的使用寿命。设计过程中优先考虑了冲压工位的动作节拍需求，将回转角度和压紧行程做了匹配优化，回转动作完成后才会输出额定压紧力，避免出现带载回转导致的密封件偏磨问题，内部的流道设计做了阻尼优化，能降低液压系统的压力冲击，减少管路振动。安装边界上，法兰的对角安装尺寸适配常规中小型冲压模的模座安装空间，缸体的径向尺寸不会和冲压模的导柱、导套产生干涉，输出轴的伸出长度预留了足够的工装安装余量，可根据不同厚度的工件调整压块的安装位置，适配不同规格冲压件的夹紧需求。在实际应用中，这类旋转液压缸常布置在冲压模的出料端、工件定位工位，配合自动化送料机构完成工件的自动夹紧与松开，相比传统的气缸夹紧，它的输出力更大，夹紧稳定性更好，在厚板冲压件的加工工位优势更明显，不会因为冲压时的振动出现夹紧松脱的问题。结构建模时对所有配合面做了公差匹配，轴和端盖的配合采用间隙配合加密封件的组合，既保证回转动作的顺畅，又能满足液压系统的密封要求，法兰和缸筒的连接采用止口定位，保证装配后的同轴度，避免输出轴出现偏摆，影响夹紧精度。
