雄克型立式多工位夹具安装基座结构

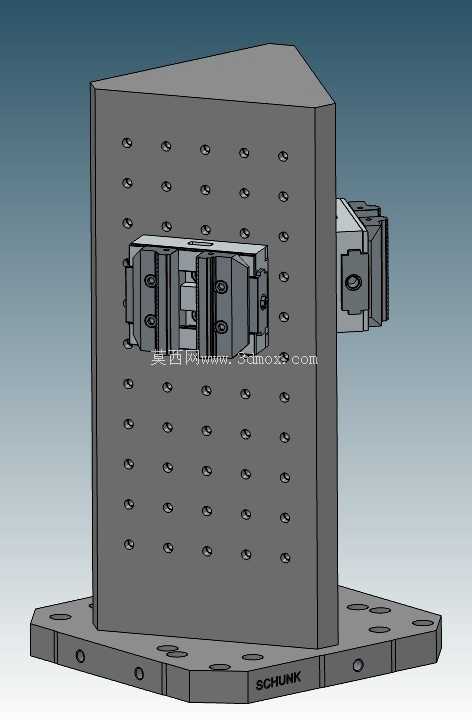

这套立式安装的夹具基座结构，主要面向汽车冲压产线的工位快换需求设计，适配冲压线端拾器配套的工件夹持场景，也可兼容焊接工位、机加工序的工件定位装夹需求，在白车身焊装线、冲压件后处理工位都能找到对应的使用场景。从结构设计逻辑来看，整体采用L型立式布局，底部为带密集安装孔的法兰式底板，安装面做了铣平处理，所有安装孔位均采用等间距阵列排布，孔位公差按照H7级精度设计，既可以通过螺栓直接固定在机床T型槽工作台上，也能适配快换托盘的定位销安装，安装边界覆盖常规中型冲压设备的工作台面尺寸，不需要额外做转接板就能完成固定，减少安装累积误差。

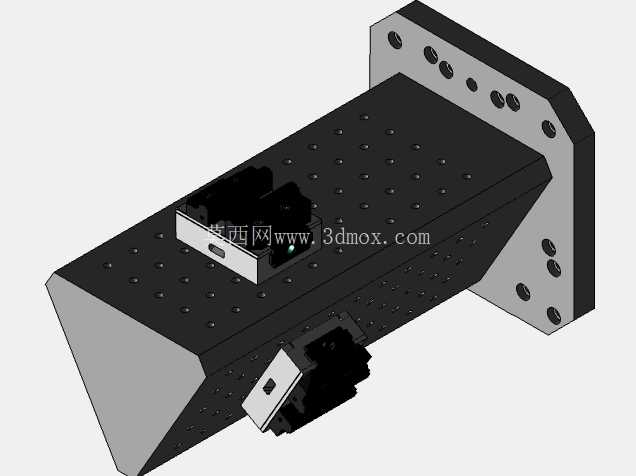

立板部分采用厚钢板整体加工成型，正面同样做了等间距的螺纹孔阵列，孔位排布兼容雄克标准夹具的安装孔距，不需要额外打孔就能直接装夹对应的气动夹爪模块，立板的两个相邻侧面也预留了安装孔位，可以同时装夹两组不同规格的夹持模块，满足多工位同时作业的需求，立板与底板之间采用整体式加工而非拼接焊接，从根源上避免焊接变形带来的垂直度误差，立板与底板的垂直度公差控制在0.02mm以内，保证装夹后工件的定位精度。

从功能特性上看，这套结构的核心优势是模块化快换能力，所有安装孔位都做了标准化设计，夹持模块可以根据工件尺寸快速更换，不需要重新调整基座位置，立板上的阵列孔位支持夹持模块在高度方向、水平方向任意调整位置，适配不同尺寸的冲压件装夹需求，小到小型冲压支架，大到车门内板类的中型冲压件，都能通过调整夹爪位置完成装夹。基座的边角位置都做了倒角处理，避免安装过程中磕碰伤人，底板上的安装孔采用沉头设计，螺栓安装后不会突出底板表面，保证基座与工作台面完全贴合，不会出现安装倾斜的问题。

在实际产线应用中，这类基座通常搭配气动夹爪使用，安装在冲压线的物料转接工位，负责将上一工位冲压完成的工件夹持定位，转送到下一工序的加工位置，相比传统的专用夹具，这种标准化基座不需要针对单一工件做定制化设计，只需要更换前端夹爪就能适配不同工件的生产需求，大幅缩短产线换型的时间，也减少了专用夹具的制作成本。设计过程中充分考虑了冲压工位的震动工况，整体结构做了加强处理，立板背部设置了隐形的加强筋结构，在不增加整体重量的前提下提升结构刚性，避免连续冲压震动导致夹爪位置偏移，保证长时间生产的定位稳定性。

安装尺寸方面，底板的长宽尺寸适配常规800mm规格的机床工作台，立板高度覆盖常规冲压件的夹持高度范围，整体重量控制在单人可借助吊装工具完成安装的范围内，不需要大型起重设备就能完成工位调整。所有孔位的位置度公差都经过三维仿真校验，保证夹爪安装后，夹持中心与设备的运动中心重合，不会出现偏载问题，夹爪安装面的平面度控制在0.01mm以内，保证夹爪安装后与基座完全贴合，避免夹爪出现倾斜导致工件夹持不稳。

从建模细节来看，所有的螺纹孔都做了真实的牙型建模，安装沉孔的深度、倒角尺寸都完全按照实际加工参数设计，装配关系完全还原实际安装流程，螺栓、夹爪与基座的配合都做了干涉检查，不存在装配干涉问题，结构的壁厚、加强筋位置都经过刚度仿真验证，在满负载夹持工况下，立板的形变量控制在0.01mm以内，完全满足冲压工位的精度要求。这类标准化夹具基座也是目前汽车冲压产线柔性化改造的常用部件，通过标准化的接口设计，解决了传统专用夹具通用性差、换型慢的痛点，能够帮助产线快速适配多车型混线生产的需求，减少工装投入成本，提升产线的生产效率。
