汽车型材折弯冲压工装结构设计

这套工装主要应用于汽车白车身制造环节的型材类结构件折弯成型工序，对应车身侧围内部支撑型材、门槛加强筋这类长条形带局部弯折特征的零件加工，在整车焊装线的前置冲压工序中承担高精度成型任务，直接影响后续焊装工位的零件匹配精度，避免因成型尺寸偏差导致焊装夹具装夹失效、焊点错位等问题。

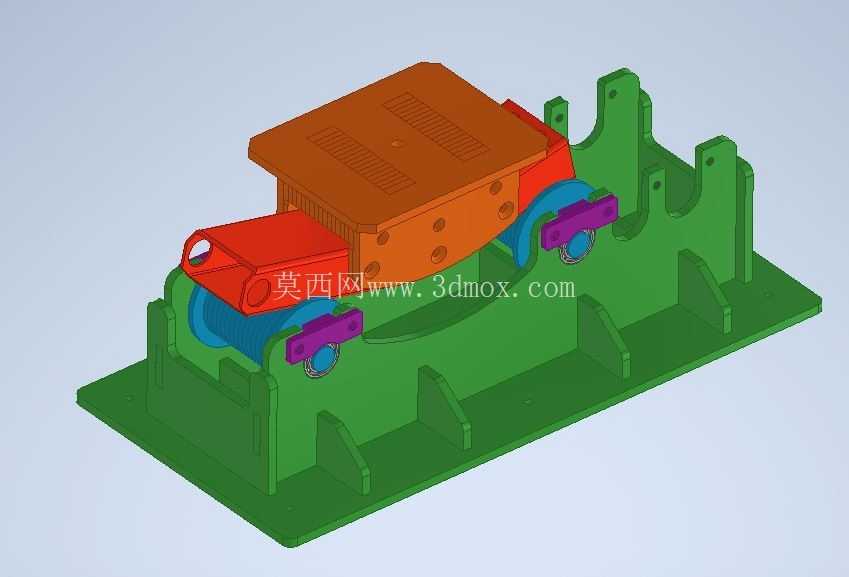

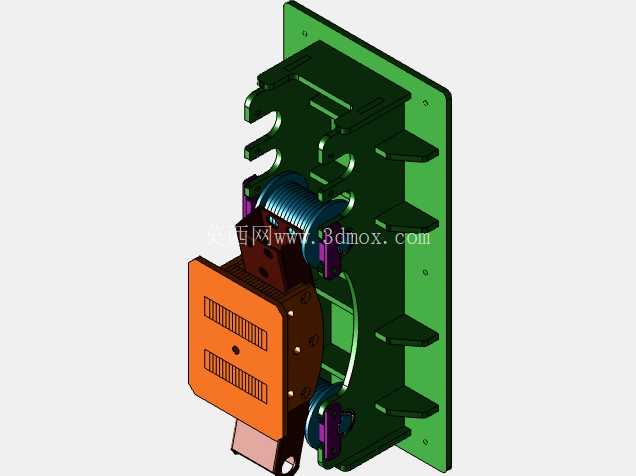

从实际使用场景来看，这类工装一般安装在开式单点压力机的工作台面，依靠压力机滑块的下行行程提供成型动力，不需要额外配置独立的液压驱动单元，适配多数整车厂冲压车间现有通用压力机的安装接口，不需要对现有产线做大规模改造就能快速投产。工装的立式安装背板是核心承载基础，背板上预留的多组沉头安装孔对应压力机工作台的标准T型槽间距，安装时通过T型螺栓直接锁紧，不需要额外加工过渡连接板，能有效压缩工装换型的调试周期。

功能设计上，这套工装针对型材折弯过程中常见的回弹问题做了针对性结构优化：活动成型块与固定靠山的贴合面预留了1.2度的回弹补偿角，当压力机滑块到达下死点时，活动块会对型材弯折位置施加0.3mm的过压量，抵消金属材料塑性变形后的回弹应力，保证成型后零件的弯折角度公差控制在±0.2度以内，满足整车焊接的尺寸精度要求。工装内置的复位弹簧采用矩形截面圆柱螺旋弹簧，相比普通圆线弹簧能提供更稳定的复位力，避免连续冲压过程中弹簧力衰减导致的活动块卡滞、复位不到位问题，弹簧的预压缩量在装配时通过端部的调节螺栓调整，适配不同厚度、不同材质型材的成型压力需求。

安装边界方面，工装整体的立式布局充分利用了压力机的垂直行程空间，背板的总高度控制在420mm以内，宽度280mm，不会超出常规160吨开式压力机的滑块与工作台的尺寸边界，活动成型块的最大行程为65mm，对应压力机滑块的有效工作行程区间，不会出现行程不足导致的成型不到位，或者行程过大导致的工装碰撞问题。成型工作面的定位槽根据型材的截面轮廓做了仿形设计，型材上料时只需要将端部抵靠到定位挡块就能完成定位，不需要额外的辅助定位机构，操作人员上料时间可以控制在3秒以内，能匹配每分钟15次的连续冲压节拍，满足批量生产的效率要求。

结构细节上，所有与型材接触的成型面都做了淬火处理，表面硬度达到HRC58-62，避免连续冲压过程中成型面被型材表面的氧化层拉伤，延长工装的使用寿命；活动块与背板之间采用自润滑铜导板做导向，不需要定期加注润滑脂就能保证滑动顺畅，减少日常维护的工作量。工装的折弯成型部位还设计了避让槽，对应型材表面的凸起加强筋特征，避免成型过程中压伤零件表面的加强结构，保证零件的结构强度不受加工过程影响。

从产线适配的角度看，这套工装的成型块采用分体式螺栓固定结构，当需要加工不同弯折角度、不同截面的型材时，只需要更换对应的活动成型块和定位靠山，不需要更换整个工装本体，换型时间可以控制在30分钟以内，能满足多品种小批量的柔性生产需求，尤其适合新车型试制阶段的零件快速打样，不需要投入高额的专用模具成本，就能快速获得符合尺寸要求的成型零件。
