三爪气动定心夹持工装结构设计

这套三爪气动定心夹持机构，主要面向圆形、正多边形类回转工件的自动化装夹场景，在数控车床上下料、加工中心工位转序、自动化检测线工件定位、冲压线坯料装夹等环节都有广泛适配性，尤其适合需要重复定位精度、夹紧力稳定输出的批量加工场景，相比手动三爪卡盘，它能通过气动回路实现夹紧松开的自动控制，可接入设备PLC系统完成动作联锁，大幅降低人工装夹的劳动强度，同时规避人工拧紧力矩不一致导致的工件装夹变形、定位偏移问题。

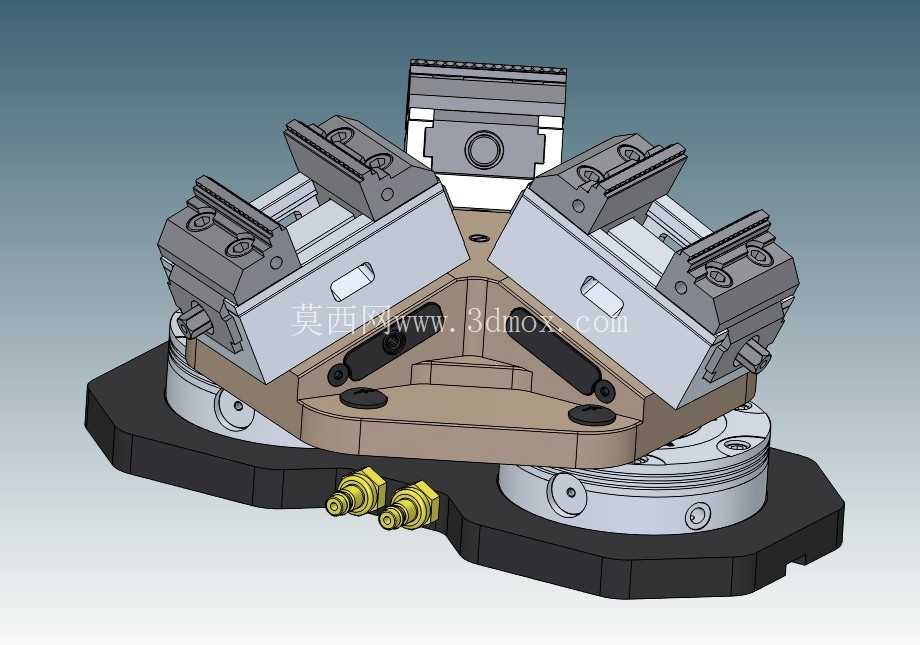

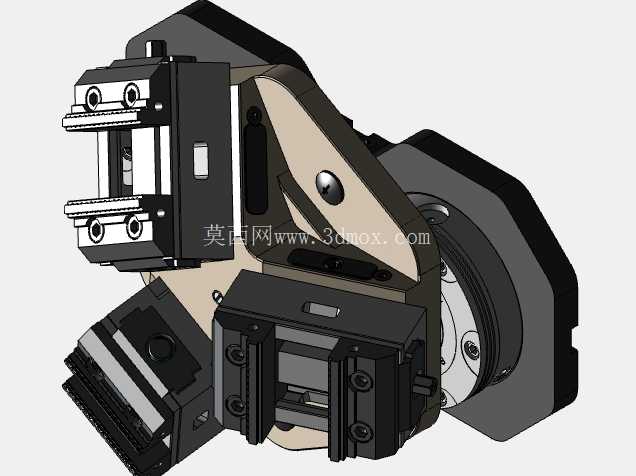

从结构布局来看，整套机构采用三角对称式布局，底部为安装基座，预留了标准的安装孔位，可直接固定在机床工作台、变位机转盘或者输送线的定位工位上，基座下方设置了两个气动快插接头，分别对应夹紧、松开的气路接口，适配常规6mm外径的气动软管，现场布管时无需额外加工转接接头，能快速完成气路对接。基座上方的核心传动部分采用内置斜楔式增力结构，输入气压在0.4-0.6MPa的常规工厂气源压力下，即可输出足够的夹紧力，三个卡爪同步径向移动，定心精度可控制在0.02mm以内，能满足绝大多数精密加工的定位要求。

三个卡爪组件采用模块化设计，每个卡爪都预留了T型槽安装位，可根据被夹持工件的外形更换软爪、硬爪或者异形夹持块，比如装夹薄壁环形工件时可以更换圆弧面软爪，增大接触面积减少夹痕；装夹毛坯件时可以更换带齿的硬爪，提升夹持摩擦力防止工件转动。卡爪的滑动导轨面做了淬硬处理，表面硬度达到HRC58以上，长期往复运动的磨损量极小，能长期保持夹持精度，导轨侧面设置了防尘密封结构，可阻挡加工过程中的切屑、切削液进入传动腔，避免内部机构卡滞，延长设备维护周期。

设计过程中重点考量了安装边界的兼容性，整套机构的最大外轮廓直径适配常见的机床工作台安装尺寸，基座厚度控制在合理范围，不会过多占用Z轴的加工行程，三个卡爪的行程范围覆盖了从小直径轴类件到大直径盘类件的常见装夹尺寸，无需频繁更换卡盘规格就能适配多品种工件的生产需求。气路接口的位置设置在基座侧下方，布管后不会和卡爪的运动轨迹产生干涉，也不会和机床的刀具路径发生碰撞，在安装时可以根据现场走线方向调整接头的朝向，适配不同设备的布管习惯。

在实际使用场景中，这套夹持机构可以配合回转油缸或者分度盘完成工件的圆周加工，也可以固定在自动化线的定位工位上，配合机械手完成工件的自动上下料，夹紧力可以通过气源处理三联件的调压阀进行无级调节，针对薄壁件、易变形工件可以调低气压避免夹伤，针对重型切削的毛坯件可以调高气压保证夹持可靠性。机构内部的传动副采用自润滑设计，日常使用无需频繁加注润滑脂，维护成本极低，所有外露的紧固件都采用内六角圆柱头螺钉，符合机械行业的标准件选型规范，现场维护更换时无需准备特殊工具。

从结构建模的细节来看，所有配合面都预留了合理的公差带，滑动配合面采用H7/g6的间隙配合，既保证运动顺畅无卡滞，又不会因为间隙过大影响定心精度，安装基准面的平面度控制在0.01mm以内，保证安装后整套机构的端面跳动满足加工要求。三个卡爪的同步性通过内部的平面螺纹盘或者斜楔滑块实现，建模时已经完成了运动干涉检查，全行程范围内三个卡爪不会出现运动卡滞、零件碰撞的问题，气路通道的孔径经过核算，能保证卡爪的动作响应时间控制在0.5秒以内，满足自动化生产的节拍要求。
