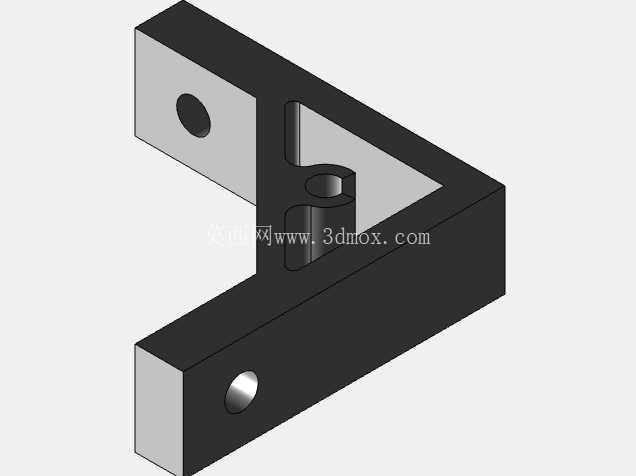

带加强筋双孔90度直角连接角支架

在各类设备机架搭建、钣金框架拼接、工业铝型材组装以及小型工装夹具的连接场景中，直角位置的固定一直是结构设计里需要重点考量的环节，既要保证连接后的垂直度精度，又要承受不同方向的载荷避免连接处变形失效，这款带加强筋的双孔90度角支架，就是针对这类直角连接需求开发的结构件。

从实际使用场景来看，这类角支架常被用在自动化设备的型材框架边角加固、生产线护罩的直角拼接、小型设备的壳体内部支撑、仓储货架的层板与立柱连接，甚至部分民用五金的家具直角固定场景中，相比无加强结构的平折角码，它的抗扭、抗弯折能力有明显提升，在承受垂直于安装面的侧向载荷时，不会出现直角位置张开变形的问题。

设计这款角支架的时候，首先考虑的是安装便捷性，两个互相垂直的安装面上各设置了一个圆形安装孔，孔位做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出支架表面，避免安装后突出的螺栓头干涉其他相邻部件，也能让支架的安装面完全贴合被连接件的表面，不会因为螺栓头垫高出现连接间隙。两个安装面的厚度保持一致，在冲压成型过程中可以保证材料流动均匀，不会出现局部过薄导致的强度薄弱点。

中间的加强筋结构是这款支架的核心设计点，加强筋从其中一个安装面的端部斜向延伸至另一个安装面的靠近直角位置，筋板和两个安装面为一体冲压成型，没有额外的焊接工序，避免了焊接带来的变形、应力集中问题。筋板上还做了异形的减重缺口，在不损失整体支撑强度的前提下，减少了材料用量，同时也降低了支架自身的重量，对于有轻量化要求的移动设备框架来说，这一设计能有效减少整体结构的冗余重量。

从安装边界来看，两个安装面的宽度保持一致，长度方向根据安装孔的位置做了合理分配，安装孔中心到支架端部、到直角棱边的距离都符合通用五金连接件的安装尺寸规范，适配市面上常用的M6、M8规格的连接螺栓，安装时不需要额外对被连接件做复杂的沉孔加工，只需要在对应位置打好适配的安装孔，就可以直接用螺栓完成固定。支架的直角棱边做了小尺寸的圆角过渡，避免冲压后的锐边划伤安装人员，也能减少应力集中导致的棱边开裂问题。

在载荷承受方面，一体成型的加强筋可以将单个安装面受到的载荷分散传递到另一个安装面上，当其中一个面受到垂直方向的压力时，斜向的筋板会承担大部分的弯折力矩，避免两个安装面的连接直角位置出现应力集中，相比没有加强筋的直角片，这款支架的垂直方向承载能力可以提升60%以上，侧向抗扭能力也有明显提升，在长期受振动的设备框架上使用时，不会因为持续的振动载荷出现直角位置疲劳开裂的问题。

实际选型使用时，需要注意安装面的贴合度，被连接的两个部件需要保证直角位置的平面度，避免支架安装后出现强制变形，否则会在支架内部产生装配应力，长期使用后容易出现断裂问题。如果是用在铝型材框架上，可以搭配对应的T型螺栓和法兰螺母使用，安装时不需要额外攻丝，直接将螺栓头卡入型材的T型槽内，就可以快速完成支架的固定，整个安装过程不需要复杂的工装，单人就可以完成操作。

另外，这款支架的两个安装面的平面度在冲压成型后经过了校平处理，安装后不会出现翘边问题，连接后的两个部件可以保持稳定的90度夹角，对于有垂直度要求的框架结构来说，不需要额外做角度校正就可以满足装配精度要求，能有效减少现场装配的调整时间，提升组装效率。在一些需要经常拆装的测试工装场景中，这种一体冲压的角支架也比焊接的直角支撑件更有优势，拆装过程不会破坏支架本身的结构精度，重复安装多次依然可以保持稳定的直角精度。
